4 引脚配置和功能

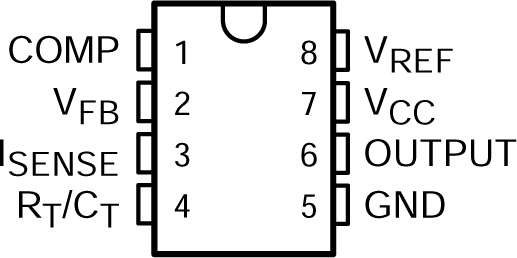

UC2842AQ UC2843AQ UC2844AQ UC2845AQ D 8 引脚封装（顶视图）图 4-1 D 8 引脚封装（顶视图）
表 4-1 引脚功能
引脚 类型(1) 说明
名称 编号
COMP 1 O 低阻抗 1MHz 内部误差放大器的输出，也是峰值电流限制或 PWM 比较器的输入，开环增益 (AVOL) 为 90dB。该引脚的最大灌电流为 6mA，并且内部不受电流限制。
VFB 2 I 误差放大器的输入，可用于控制电源转换器电压反馈环路以实现稳定性。
ISENSE 3 I 控制器峰值电流限制或 PWM 比较器的输入。当与电流检测电阻器一同使用时，误差放大器输出电压会控制电源系统的逐周期峰值电流限制。最大峰值电流检测信号在内部被钳位至 1V。请参阅“功能方框图”。
RT/CT 4 I 内部振荡器的输入，使用外部定时电阻器 (RT) 和定时电容器 (CT) 进行编程。有关正确选择这些时序分量的信息，请参阅“振荡器”。TI 建议使用 470pF 至 4.7nF 的电容值。TI 还建议选择 5kΩ 至 100kΩ 的定时电阻器值。
GND 5 GND 控制器信号接地。
输出 6 O 1A 图腾柱栅极驱动器的输出。该引脚可以拉入/灌出高达 1A 的栅极驱动器电流。必须使用栅极驱动器电阻器来限制栅极驱动器电流。
VCC 7 I

为器件供电的模拟控制器偏置输入。总 VCC 电流是静态 VCC 电流和平均 OUTPUT（输出）电流的总和。已知开关频率和 MOSFET 栅极电荷 Qg，可以根据以下公式计算平均 OUTPUT 电流：

IOUTPUT = Qg × fSW

该引脚上需要一个旁路电容器，通常为 0.1µF，直接连接到 GROUND （接地），并具有最小的布线长度。VCC 上也需要有一个附加旁路电容器，其电容比设计中使用的主开关 FET 的栅极电容至少大 10 倍。
VREF 8 O 栅极驱动器的偏置输入。该引脚必须有一个偏置电容器，其电容比设计中使用的主开关 FET 的栅极电容至少大 10 倍。

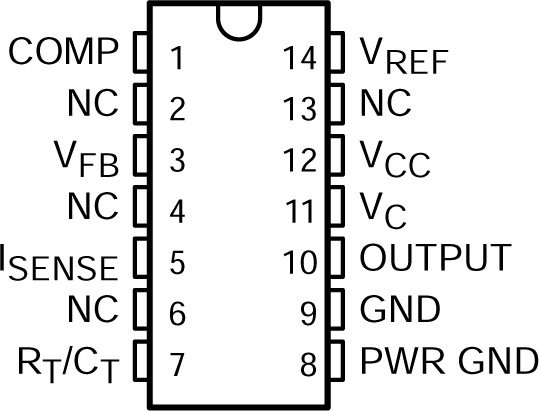

UC2842AQ UC2843AQ UC2844AQ UC2845AQ D 14 引脚封装（顶视图）图 4-2 D 14 引脚封装（顶视图）
表 4-2 引脚功能
引脚 类型(1) 说明
名称 编号
COMP 1 I/O 误差放大器补偿引脚
NC 2 - 不连接
VFB 3 I 误差放大器输入
NC 4 - 不连接
ISENSE 5 I 电流检测比较器输入
NC 6 - 不连接
RT/CT 7 I/O 振荡器 RC 输入
PWR GND 8 GND 输出 PWM 接地端子
GND 9 GND 器件电源接地端子
输出 10 O PWM 输出
VS 11 - 输出 PWM 正电压电源
VCC 12 - 器件正电压电源
NC 13 - 不连接
VREF 14 O 振荡器电压基准
(1) I = 输入，O = 输出，I/O = 输入或输出，GND = 接地。
