7 参数测量信息

除非另有说明，否则所有输入脉冲由具有以下特性的发生器提供：

  • PRR 10MHz
  • ZO = 50W
  • dV/dt ≥ 1V/ns

注： 并非所有参数和波形都适用于所有器件。

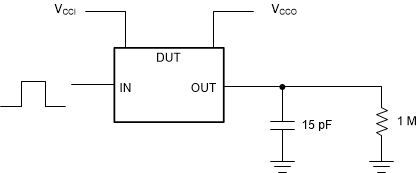

GUID-09F9EB67-0144-4C42-AC02-98FE3760E70A-low.gif图 7-1 使用推挽驱动器时的数据速率、脉冲持续时间、传播延迟、
输出上升时间和下降时间测量

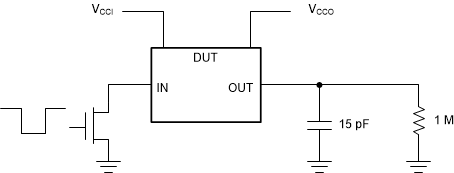

GUID-0BA598F9-10B3-47B5-A2AB-38B16C83BCD2-low.gif图 7-2 使用开漏驱动器时的数据速率、脉冲持续时间、传播延迟、
输出上升时间和下降时间测量

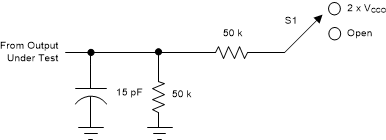

GUID-ED0948A5-E406-49B6-8F3E-32577E0E0563-low.gif图 7-3 启用/禁用时间测量的负载电路
表 7-1 启用/禁用时序的开关配置
测试 S1
tPZL(2)、tPLZ (1) 2 x VCCO
tPHZ(1)、tPZH(2) 开路
(1) tPLZ 和 tPHZ 与 tdis 一样。
(2) tPZL 和 tPZH 与 ten 一样。
(1) 一次测量所有输入脉冲，每次测量转换一次。

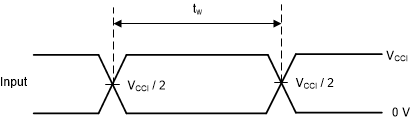

图 7-4 电压波形脉冲持续时间
(1) 一次测量所有输入脉冲，每次测量转换一次。

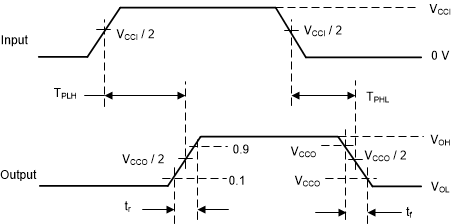

图 7-5 电压波形传播延迟时间
(1) 波形 1 用于具有内部条件的输出，使得输出为低电平，除非被输出控制禁用。
(2) 波形 2 用于具有内部条件的输出，使得输出为高电平，除非被输出控制禁用。

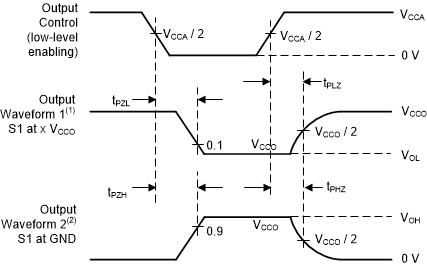

图 7-6 电压波形启用和禁用时间
