4 引脚配置和功能

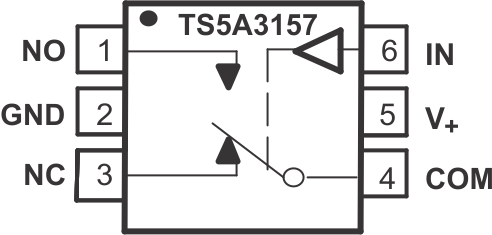

TS5A3157 DBV 和 DCK 封装，6 引脚 SOT-23 和 SC-70（顶视图）图 4-1 DBV 和 DCK 封装，6 引脚 SOT-23 和 SC-70（顶视图）

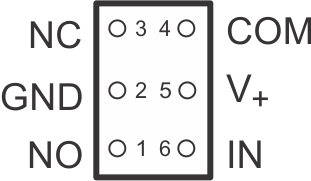

TS5A3157 YZP 封装、6 引脚 DSBGA（底视图）图 4-2 YZP 封装、6 引脚 DSBGA（底视图）
表 4-1 引脚功能
引脚 类型(1) 说明
编号 名称
1 否 I/O 常开开关端口
2 GND — 接地
3 NC I/O 常闭开关端口
4 COM I/O 通用开关端口
5 V+ — 电源
6 IN I 开关选择。高电平 = COM 连接到 NO；低电平= COM 连接到 NC。
(1) I = 输入，O = 输出
