5.6 典型特性

在 TJ = 25°C、VOUT = 1.5V、VIN = VOUT(NOM) + 0.3V、VBIAS = 3.3V（旧芯片）、VBIAS = 5.0V（新芯片）、IOUT = 50mA、VEN =VIN、CIN = 1μF、CBIAS = 4.7μF、CSS = 0.01μF（旧芯片）且 COUT = 10μF 时（除非另有说明）

TPS74301 负载调节（旧芯片）
旧芯片
图 5-1 负载调节（旧芯片）
TPS74301 负载调节（旧芯片）图 5-3 负载调节（旧芯片）

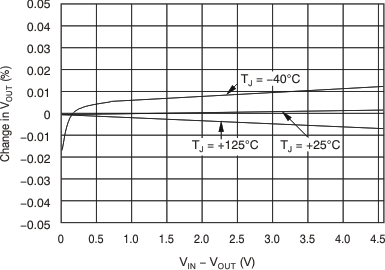

TPS74301 线性调节（旧芯片）图 5-5 线性调节（旧芯片）
TPS74301 VIN 压降电压与 IOUT 和温度 (TJ) 间的关系（旧芯片）图 5-7 VIN 压降电压与 IOUT 和温度 (TJ) 间的关系（旧芯片）
TPS74301 VIN 压降电压与 VBIAS – VOUT 和温度 (TJ) 间的关系图 5-9 VIN 压降电压与 VBIAS – VOUT 和温度 (TJ) 间的关系
TPS74301 VBIAS 压降电压与 IOUT 和温度间的关系（旧芯片）图 5-11 VBIAS 压降电压与 IOUT 和温度间的关系（旧芯片）
TPS74301 VBIAS PSRR 与频率间的关系（旧芯片）图 5-13 VBIAS PSRR 与频率间的关系（旧芯片）
TPS74301 VIN PSRR 与频率间的关系（旧芯片）图 5-15 VIN PSRR 与频率间的关系（旧芯片）
TPS74301 VIN PSRR 与频率间的关系（新芯片）
新芯片
图 5-17 VIN PSRR 与频率间的关系（新芯片）
TPS74301 VIN PSRR 与 (VIN – VOUT) 间的关系（新芯片）
图 5-19 VIN PSRR 与 (VIN – VOUT) 间的关系（新芯片）
TPS74301 噪声频谱密度（新芯片）
图 5-21 噪声频谱密度（新芯片）
TPS74301 BIAS 引脚电流与输出电流和温度 (TJ) 间的关系（新芯片）
图 5-23 BIAS 引脚电流与输出电流和温度 (TJ) 间的关系（新芯片）
TPS74301 BIAS 引脚电流与 VBIAS 和温度 (TJ) 间的关系（新芯片）
新芯片
图 5-25 BIAS 引脚电流与 VBIAS 和温度 (TJ) 间的关系（新芯片）
TPS74301 低电平 PG 电压与 PG 电流间的关系（旧芯片）图 5-27 低电平 PG 电压与 PG 电流间的关系（旧芯片）
TPS74301 VBIAS 线路瞬态 (1.5A)（旧芯片）
图 5-29 VBIAS 线路瞬态 (1.5A)（旧芯片）
TPS74301 VIN 线路瞬态（旧芯片）图 5-31 VIN 线路瞬态（旧芯片）
TPS74301 输出负载瞬态响应（旧芯片）图 5-33 输出负载瞬态响应（旧芯片）
TPS74301 跟踪响应（旧芯片）图 5-35 跟踪响应（旧芯片）
TPS74301 上电、断电（新芯片）
图 5-37 上电、断电（新芯片）
TPS74301 输出短路恢复图 5-39 输出短路恢复
TPS74301 负载调节（新芯片）图 5-2 负载调节（新芯片）
TPS74301 负载调节（新芯片）图 5-4 负载调节（新芯片）
TPS74301 线路调节（新芯片）图 5-6 线路调节（新芯片）
TPS74301 VIN 压降电压与 IOUT 和温度 (TJ) 间的关系（新芯片）图 5-8 VIN 压降电压与 IOUT 和温度 (TJ) 间的关系（新芯片）
TPS74301 VIN 压降电压与 VBIAS – VOUT 和温度 (TJ) 间的关系图 5-10 VIN 压降电压与 VBIAS – VOUT 和温度 (TJ) 间的关系
TPS74301 VBIAS 压降电压与 IOUT 和温度间的关系（新芯片）图 5-12 VBIAS 压降电压与 IOUT 和温度间的关系（新芯片）
TPS74301 VBIAS PSRR 与频率间的关系（新芯片）
图 5-14 VBIAS PSRR 与频率间的关系（新芯片）
TPS74301 VIN PSRR 与频率间的关系（旧芯片）图 5-16 VIN PSRR 与频率间的关系（旧芯片）
TPS74301 VIN PSRR 与 VIN – VOUT 间的关系（旧芯片）图 5-18 VIN PSRR 与 VIN – VOUT 间的关系（旧芯片）
TPS74301 噪声频谱密度（旧芯片）图 5-20 噪声频谱密度（旧芯片）
TPS74301 IBIAS 与 IOUT 和温度间的关系（旧芯片）图 5-22 IBIAS 与 IOUT 和温度间的关系（旧芯片）
TPS74301 IBIAS 与 VBIAS 和 VOUT 间的关系（旧芯片）图 5-24 IBIAS 与 VBIAS 和 VOUT 间的关系（旧芯片）
TPS74301 IBIAS 关断与温度间的关系（旧芯片）图 5-26 IBIAS 关断与温度间的关系（旧芯片）
TPS74301 低电平 PG 电压与电流间的关系（新芯片）
图 5-28 低电平 PG 电压与电流间的关系（新芯片）
TPS74301 VBIAS 线路瞬态（新芯片）
新芯片
图 5-30 VBIAS 线路瞬态（新芯片）
TPS74301 VIN 线路瞬态（新芯片）
新芯片
图 5-32 VIN 线路瞬态（新芯片）
TPS74301 输出负载瞬态响应（新芯片）
图 5-34 输出负载瞬态响应（新芯片）
TPS74301 上电/断电（旧芯片）图 5-36 上电/断电（旧芯片）
TPS74301 开通响应（旧芯片）图 5-38 开通响应（旧芯片）
