5.7 典型特性

适用于所有电压版本，在 TJ = 25°C、VIN = VOUT(nom) + 1V、IOUT = 10mA、VEN = 2.2V 且 COUT = 2.2μF 条件下（除非另有说明）

TPS737 负载调整率
传统器件

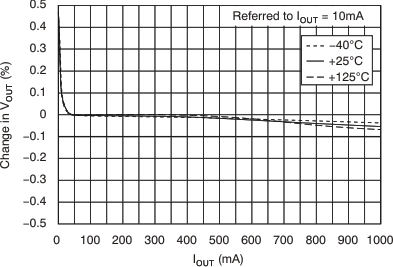

图 5-1 负载调整率
TPS737 线性调整率
传统器件
图 5-3 线性调整率
TPS737 压降电压与输出电流间的关系
传统器件
图 5-5 压降电压与输出电流间的关系
TPS737 压降电压与温度间的关系
传统器件
图 5-7 压降电压与温度间的关系

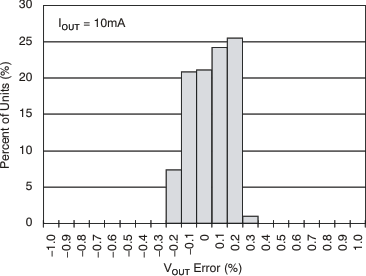

TPS737 输出电压柱状图
传统器件
图 5-9 输出电压柱状图

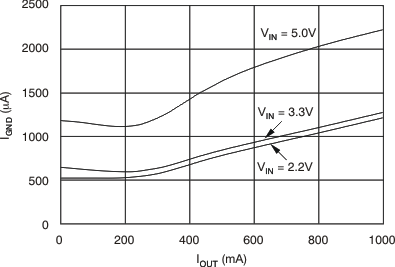

TPS737 接地引脚电流与输出电流间的关系
传统器件
图 5-11 接地引脚电流与输出电流间的关系
TPS737 接地引脚电流与温度间的关系
传统器件
图 5-13 接地引脚电流与温度间的关系
TPS737 关断时的接地引脚电流与温度间的关系
传统器件

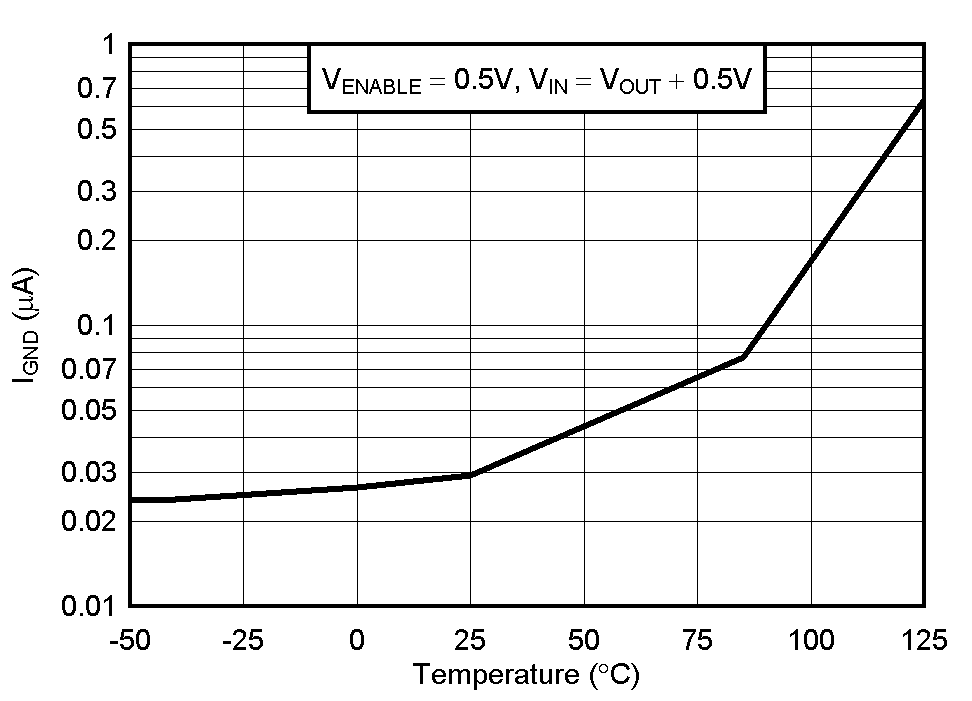

图 5-15 关断时的接地引脚电流与温度间的关系
TPS737 电流限值与 VOUT（折返）间的关系
传统器件
图 5-17 电流限值与 VOUT（折返）间的关系
TPS737 电流限值与 VIN 间的关系
传统器件
图 5-19 电流限值与 VIN 间的关系
TPS737 电流限制与温度间的关系
传统器件

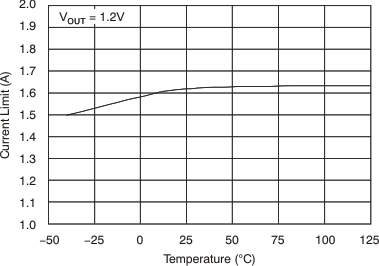

图 5-21 电流限制与温度间的关系
TPS737 PSRR（纹波抑制）与频率间的关系
传统器件
图 5-23 PSRR（纹波抑制）与频率间的关系
TPS737 PSRR（纹波抑制）与 (VIN – VOUT) 间的关系
传统器件
图 5-25 PSRR（纹波抑制）与 (VIN – VOUT) 间的关系
TPS737 噪声频谱密度
传统器件
图 5-27 噪声频谱密度
TPS737 TPS73701 RMS 噪声电压与 CFB 间的关系
传统器件
图 5-29 TPS73701 RMS 噪声电压与 CFB 间的关系
TPS737 RMS 噪声电压与 COUT 间的关系
传统器件

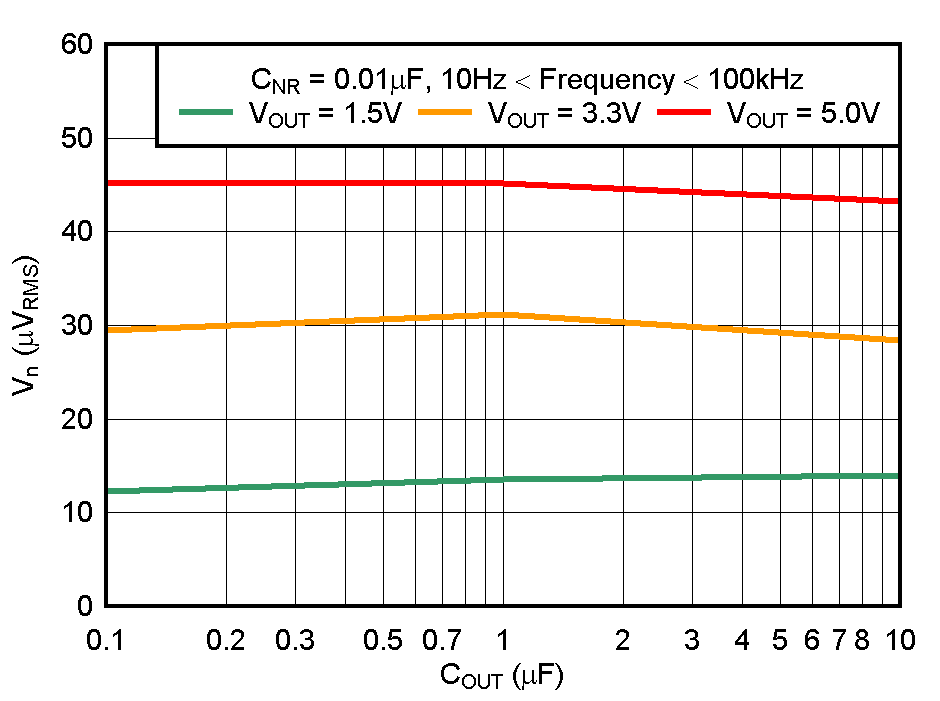

图 5-31 RMS 噪声电压与 COUT 间的关系
TPS737 RMS 噪声电压与 CNR 间的关系
传统器件
图 5-33 RMS 噪声电压与 CNR 间的关系
TPS737 TPS73733 负载瞬态响应
传统器件
图 5-35 TPS73733 负载瞬态响应
TPS737 TPS73733 线路瞬态响应
传统器件

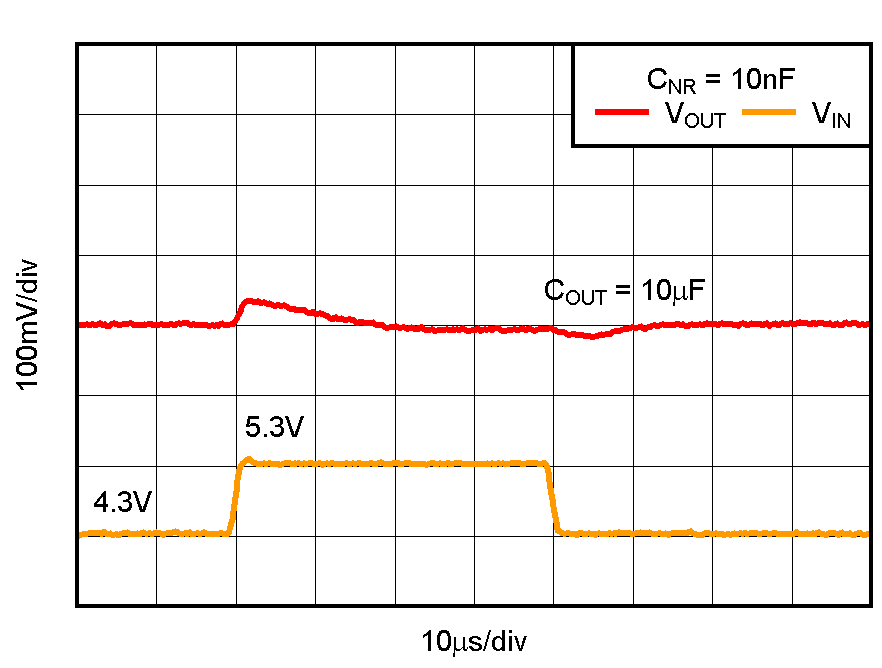

图 5-37 TPS73733 线路瞬态响应
TPS737 TPS73701 导通响应
传统器件
图 5-39 TPS73701 导通响应

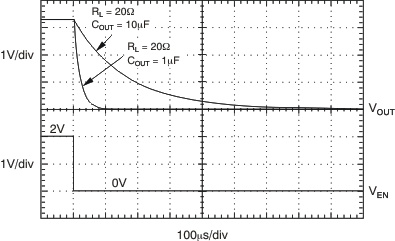

TPS737 TPS73701 关断响应
传统器件
图 5-41 TPS73701 关断响应

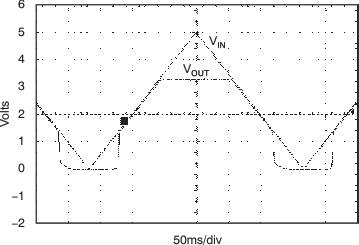

TPS737 TPS73701，VOUT = 3.3-V 上电和断电
传统器件
图 5-43 TPS73701，VOUT = 3.3-V 上电和断电
TPS737 IEN 与温度间的关系
传统器件

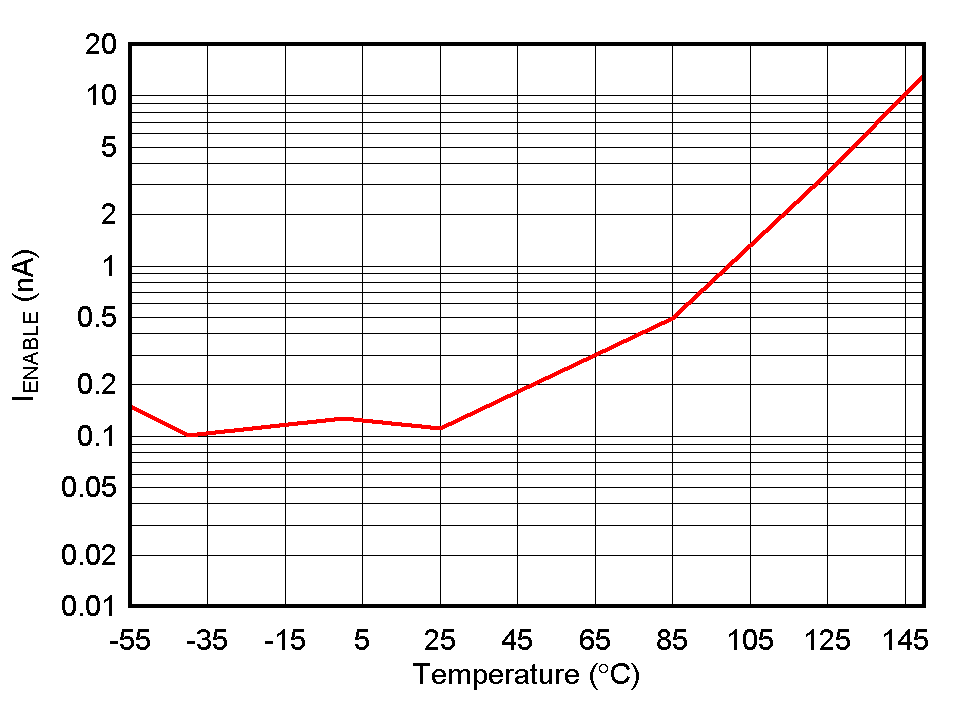

图 5-45 IEN 与温度间的关系
TPS737 TPS73701 IFB 与温度间的关系
传统器件
图 5-47 TPS73701 IFB 与温度间的关系

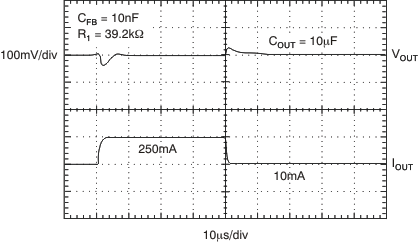

TPS737 TPS73701 负载瞬态，可调节版本
传统器件
图 5-49 TPS73701 负载瞬态，可调节版本
TPS737 TPS73701 线路瞬态，可调节版本
传统器件

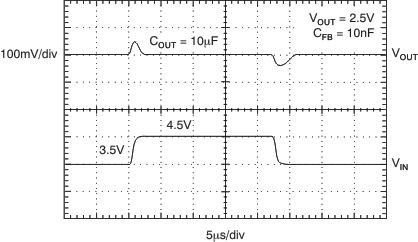

图 5-51 TPS73701 线路瞬态，可调节版本
TPS737 负载调整率
新器件

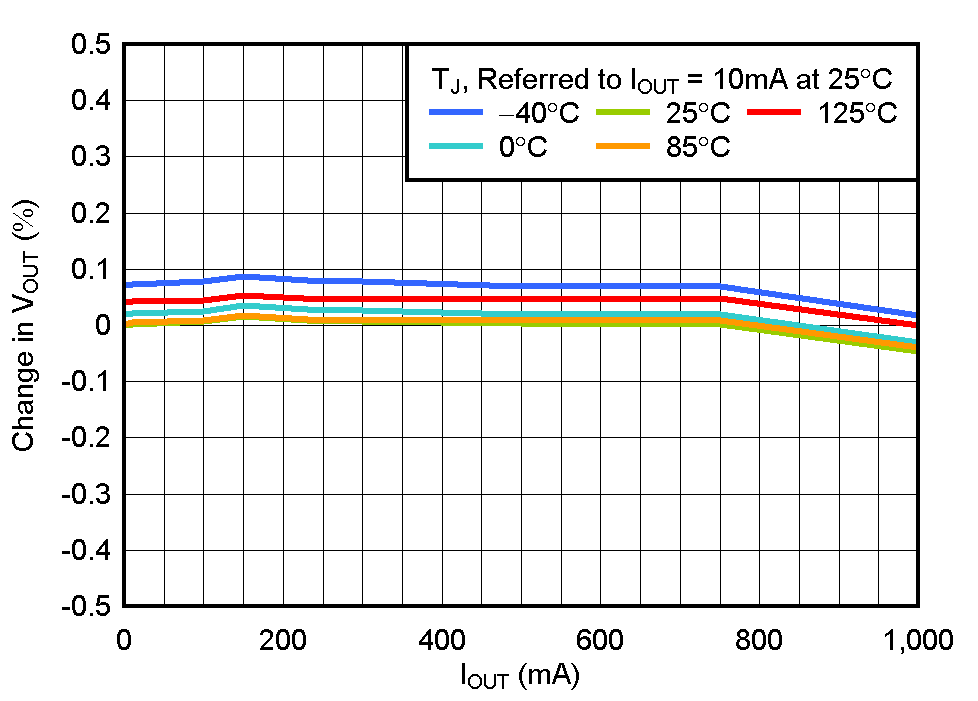

图 5-2 负载调整率
TPS737 线性调整率
新器件
图 5-4 线性调整率

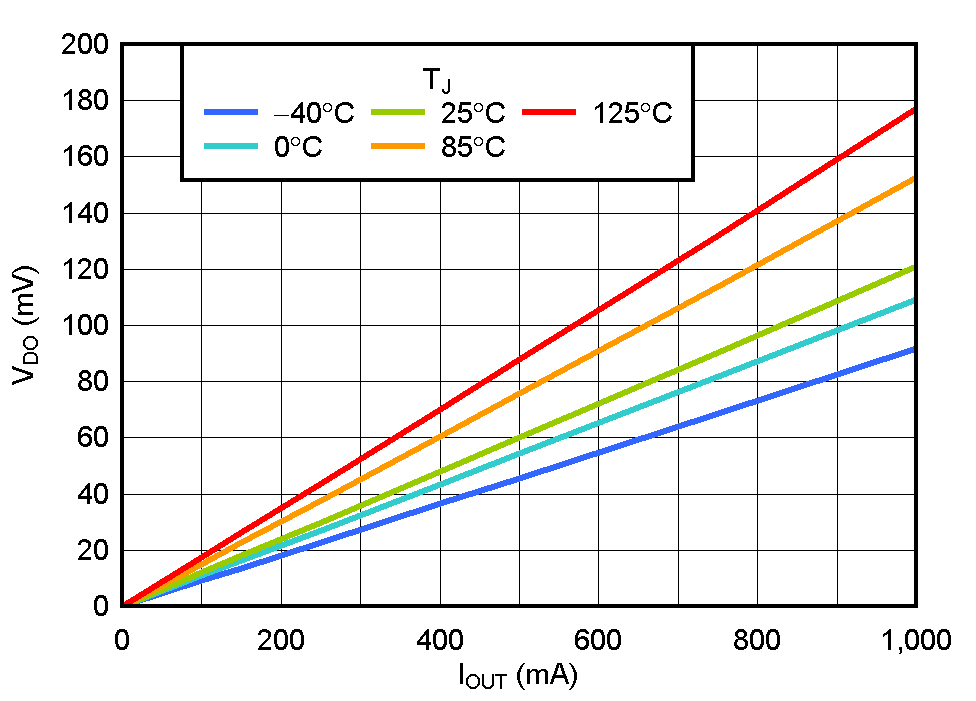

TPS737 压降电压与输出电流间的关系
新器件
图 5-6 压降电压与输出电流间的关系

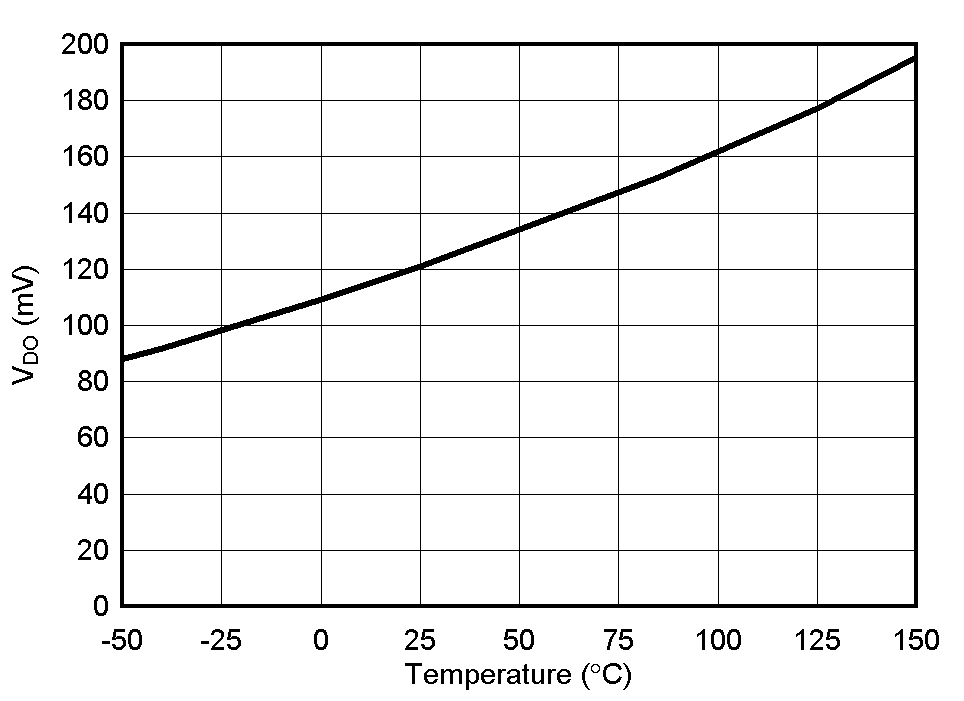

TPS737 压降电压与温度间的关系
新器件
图 5-8 压降电压与温度间的关系
TPS737 输出电压漂移直方图
传统器件
图 5-10 输出电压漂移直方图
TPS737 接地引脚电流与输出电流间的关系
新器件
图 5-12 接地引脚电流与输出电流间的关系
TPS737 接地引脚电流与温度间的关系
新器件
图 5-14 接地引脚电流与温度间的关系
TPS737 关断时的接地引脚电流与温度间的关系
新器件
图 5-16 关断时的接地引脚电流与温度间的关系
TPS737 电流限值与 VOUT（折返）间的关系
新器件
图 5-18 电流限值与 VOUT（折返）间的关系

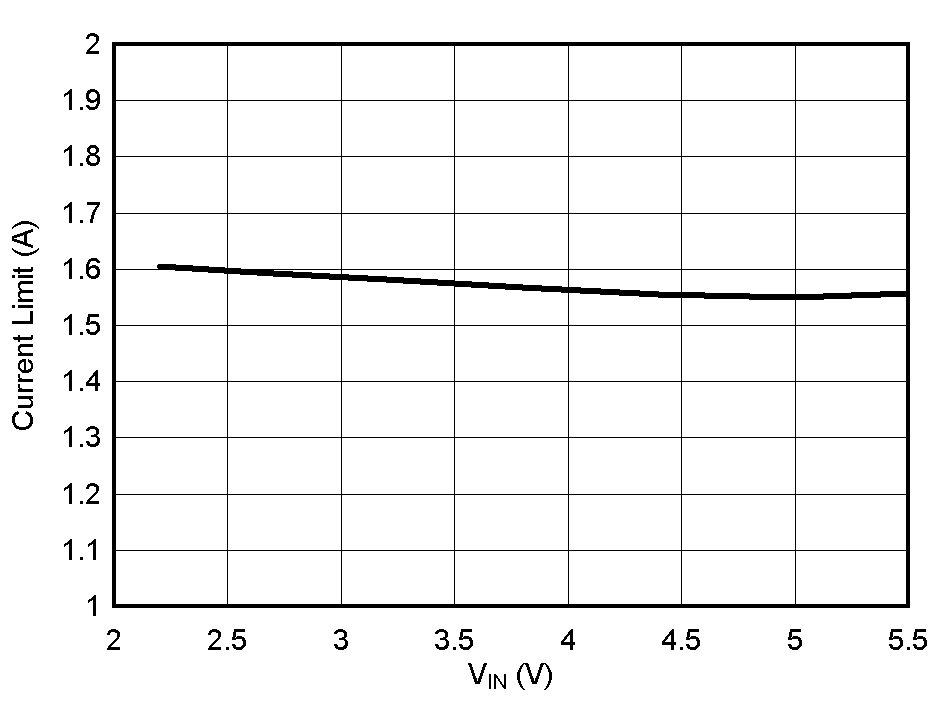

TPS737 电流限值与 VIN 间的关系
新器件
图 5-20 电流限值与 VIN 间的关系
TPS737 电流限制与温度间的关系
新器件
图 5-22 电流限制与温度间的关系

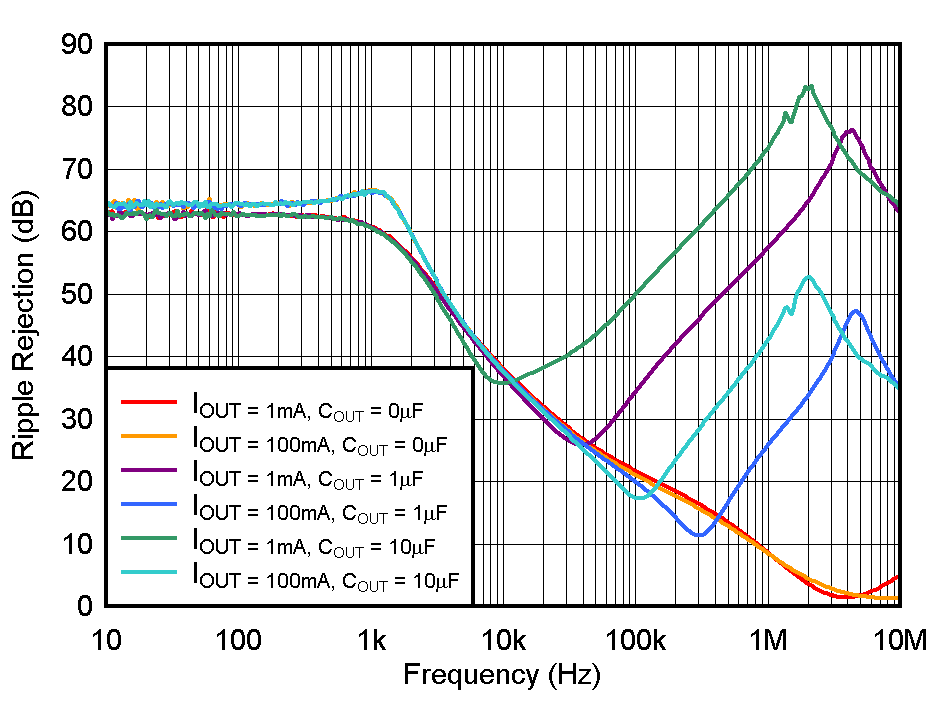

TPS737 PSRR（纹波抑制）与频率间的关系
新器件
图 5-24 PSRR（纹波抑制）与频率间的关系
TPS737 PSRR（纹波抑制）与 (VIN – VOUT) 间的关系
新器件
图 5-26 PSRR（纹波抑制）与 (VIN – VOUT) 间的关系
TPS737 噪声频谱密度
新器件
图 5-28 噪声频谱密度
TPS737 TPS73701 RMS 噪声电压与 CFB 间的关系
新器件
图 5-30 TPS73701 RMS 噪声电压与 CFB 间的关系
TPS737 RMS 噪声电压与 COUT 间的关系
新器件
图 5-32 RMS 噪声电压与 COUT 间的关系
TPS737 RMS 噪声电压与 CNR 间的关系
新器件
图 5-34 RMS 噪声电压与 CNR 间的关系

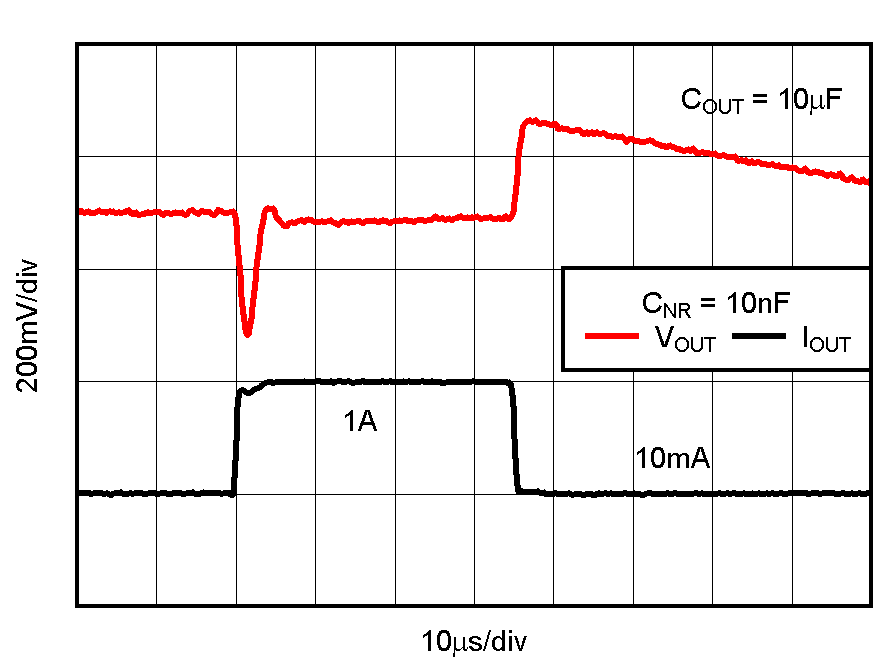

TPS737 TPS73733 负载瞬态响应
新器件
图 5-36 TPS73733 负载瞬态响应
TPS737 TPS73733 线路瞬态响应
新器件
图 5-38 TPS73733 线路瞬态响应
TPS737 TPS73701 导通响应
新器件
图 5-40 TPS73701 导通响应
TPS737 TPS73701 关断响应
新器件
图 5-42 TPS73701 关断响应

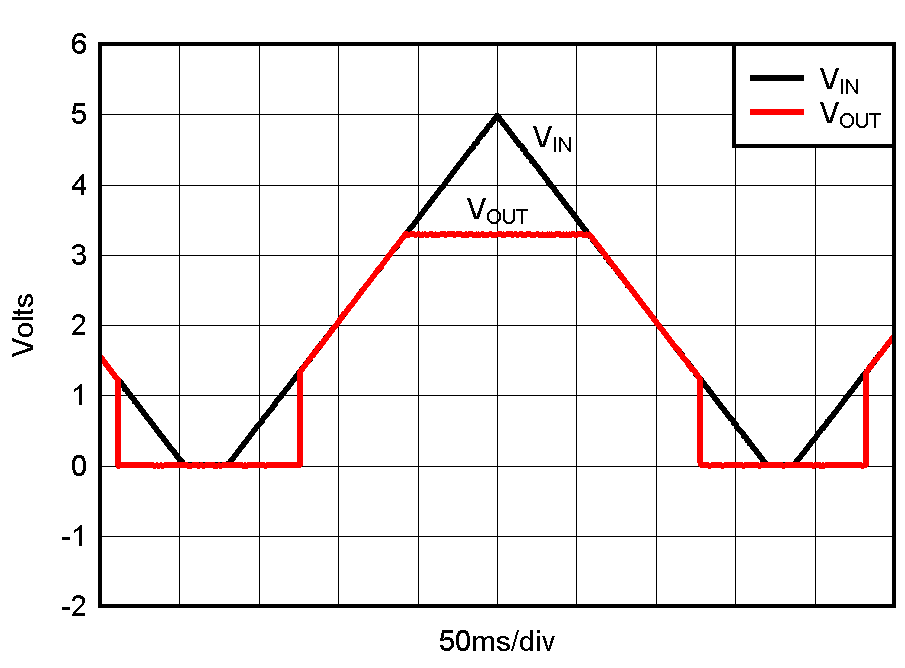

TPS737 TPS73701，VOUT = 3.3-V 上电和断电
新器件
图 5-44 TPS73701，VOUT = 3.3-V 上电和断电
TPS737 IEN 与温度间的关系
新器件
图 5-46 IEN 与温度间的关系

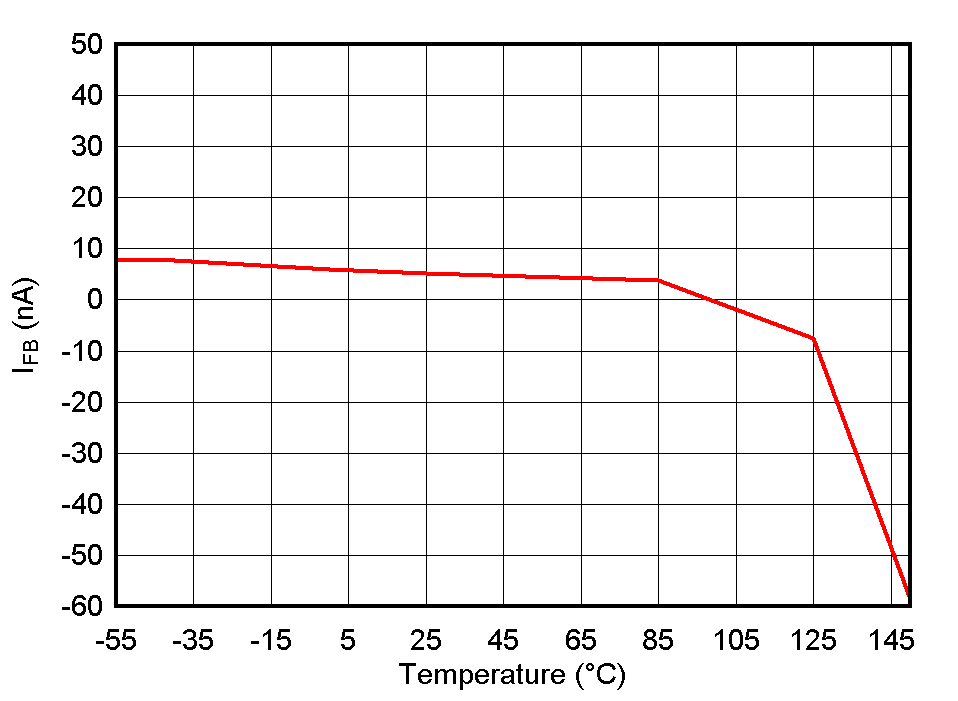

TPS737 TPS73701 IFB 与温度间的关系
新器件
图 5-48 TPS73701 IFB 与温度间的关系
TPS737 TPS73701 负载瞬态，可调节版本
新器件、Cout = 10μF、钽
图 5-50 TPS73701 负载瞬态，可调节版本
TPS737 TPS73701 线路瞬态，可调节版本
 新器件、Cout = 10μF、钽
图 5-52 TPS73701 线路瞬态，可调节版本
