3 说明

TPS736xx-EP 系列低压降 (LDO) 线性稳压器使用一种全新的拓扑结构：在一个电压输出器配置中使用一个 NMOS 导通元件。这个拓扑结构在使用具有低 ESR 的输出电容器时保持稳定，可实现无电容器运行。此系列还提供高反向阻断（低反向电流）和接地引脚电流，该电流在所有输出电流上几乎保持恒定。

TPS736xx-EP 使用先进的 BiCMOS 工艺来在传送低压降电压和低接地引脚电流的同时保证高精度。未启用时，电流消耗低于 1μA，非常适合便携式应用。低的输出噪声（0.1μF CNR 时为 30μVRMS）使得此器件非常适合为 VCO 供电。这些器件受到热关断和折返电流限制的保护。

TPS73601-EP TPS73615-EP TPS73618-EP TPS73625-EP TPS73630-EP TPS73632-EP TPS73633-EP

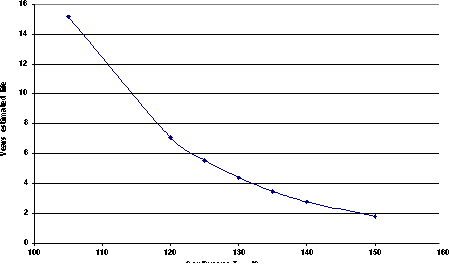

TPS73601-EP TPS73615-EP TPS73618-EP TPS73625-EP TPS73630-EP TPS73632-EP TPS73633-EP TPS736xxDBVzEP 高温下预估的器件寿命电迁移故障模式(TJ = TJA × W + TA，标准 JESD 51 条件)
A.
TPS736xxDBVzEP 高温下预估的器件寿命电迁移故障模式
(TJ = TJA × W + TA，标准 JESD 51 条件)
