3 说明

TPS732xx-EP 系列低压降 (LDO) 稳压器使用一种全新的拓扑结构：在一个电压跟随器配置中使用一个 NMOS 导通元件。这个拓扑结构在使用具有低等效串联电阻 (ESR) 的输出电容器时保持稳定，甚至可实现无电容器运行。该系列还提供高反向阻断（低反向电流）和接地引脚电流，该电流在所有输出电流值上几乎保持恒定。

TPS732xx-EP 利用先进的 BiCMOS 工艺实现高精度，同时提供低压降电压和低接地引脚电流。未启用时，电流消耗低于 1μA，非常适合便携式应用。低输出噪声（0.1μF CNR 时为 30μVRMS）使得此器件非常适合为 VCO 供电。这些器件受到热关断和折返电流限制的保护。

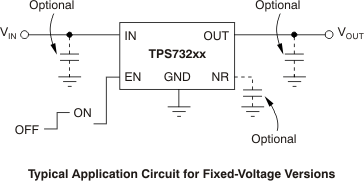

TPS73201-EP TPS73215-EP TPS73216-EP TPS73218-EP TPS73225-EP TPS73230-EP TPS73233-EP TPS73250-EP

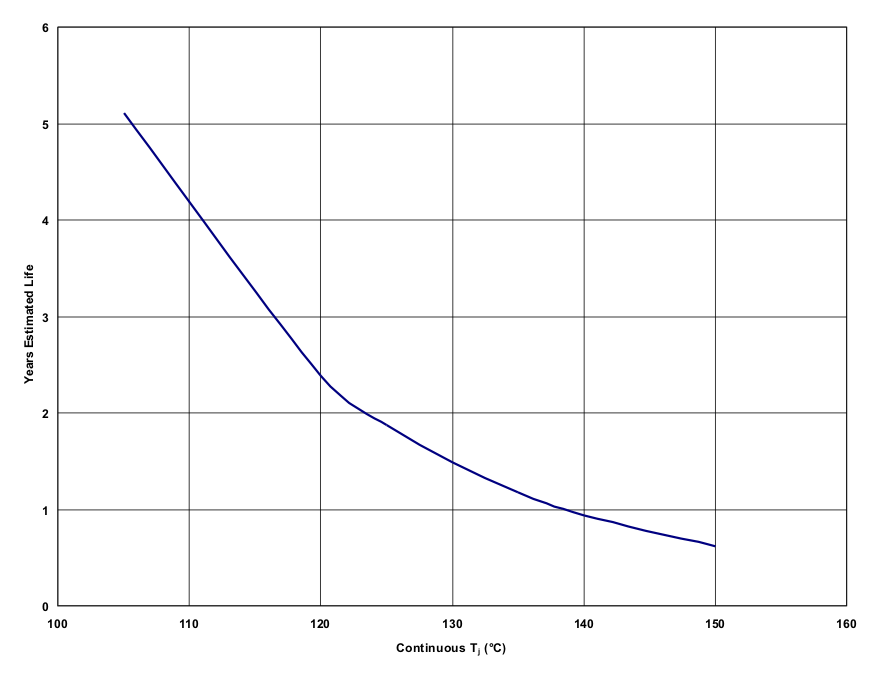

TPS73201-EP TPS73215-EP TPS73216-EP TPS73218-EP TPS73225-EP TPS73230-EP TPS73233-EP TPS73250-EP 高温电迁移失效模式下的预计器件寿命（Tj = θJA × W + TA，在标准 JESD 51 条件下）高温电迁移失效模式下的预计器件寿命
（Tj = θJA × W + TA，在标准 JESD 51 条件下）
