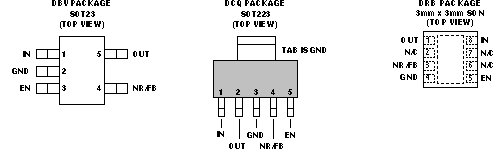

4 引脚配置和功能

表 4-1 引脚功能

引脚				说明
名称	SOT23 (DBV) 引脚编号	SOT223 (DCQ) 引脚编号	3×3 SON (DRB) 引脚编号	说明
IN	1	1	8	未稳压的输入电源
GND	2	3	4，焊盘	接地
EN	3	5	5	驱动使能引脚 (EN) 为高电平打开稳压器。将这个引脚驱动为低电平来将稳压器置于关断模式。有关更多详细信息，请参阅“应用信息”中的“关断”部分。如未使用，EN 可被连接至 IN。
NR	4	4	3	只适用于固定电压版本 — 将外部电容器连接到该引脚来绕过内部带隙生成的噪声，同时使输出噪声降低至极低的水平。
FB	4	4	3	只适用于可调电压版本 - 这是到控制环路误差放大器的输入，并且用于设定器件的输出电压。
OUT	5	2	1	稳压器的输出。无需外部电容器实现此稳定性。
