典型特性

适用于所有电压版本,在 TJ = 25°C、VIN = VOUT(nom) + 0.5V、IOUT = 10mA、VEN = 1.7V 且 COUT = 0.1μF 条件下(除非另有说明)

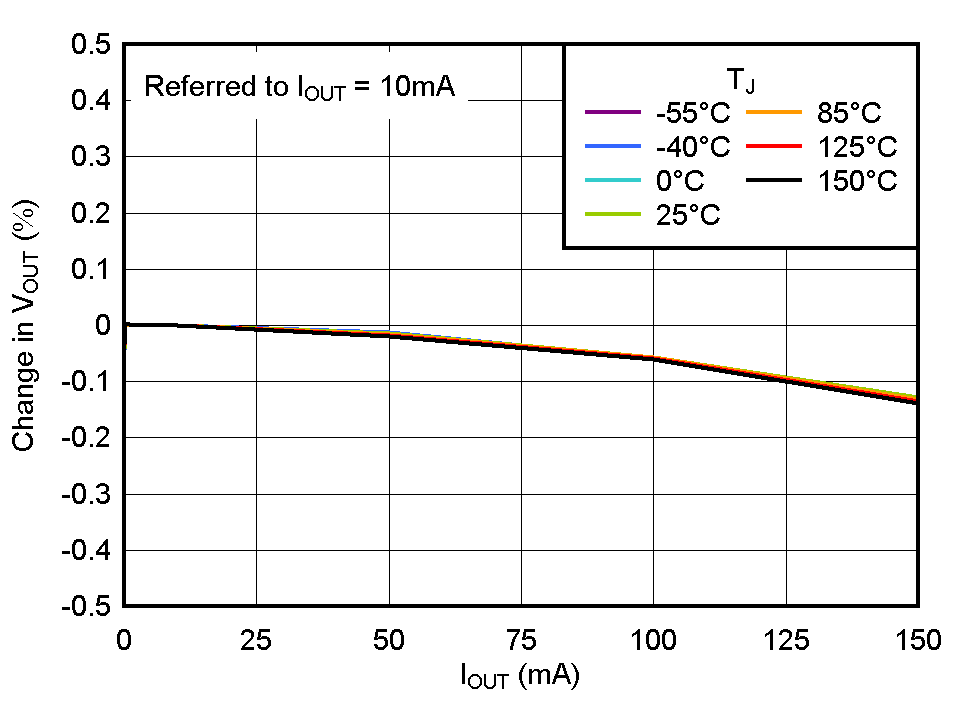

TPS731 负载调整率
传统器件
图 5-1 负载调整率

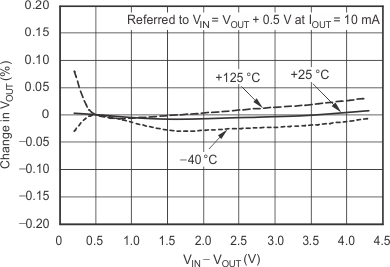

TPS731 线路调整
传统器件
图 5-3 线路调整

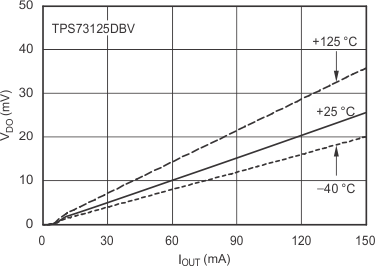

TPS731 压降电压与输出电流间的关系
传统器件
图 5-5 压降电压与输出电流间的关系

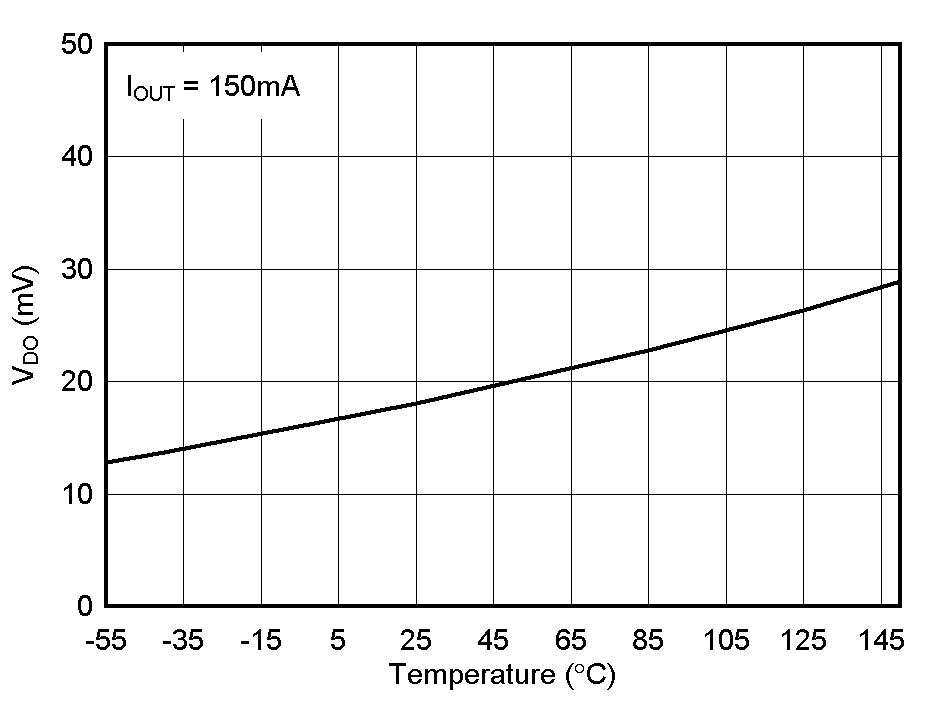

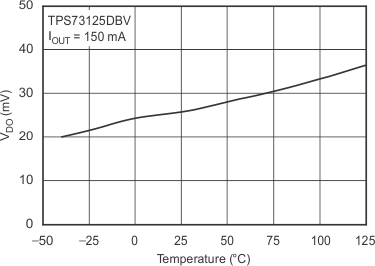

TPS731 压降电压与温度间的关系
传统器件
图 5-7 压降电压与温度间的关系

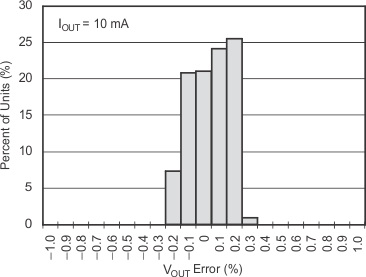

TPS731 输出电压精度柱状图
传统器件
图 5-9 输出电压精度柱状图

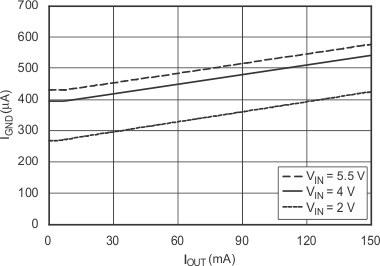

TPS731 接地引脚电流与输出电流间的关系
传统器件
图 5-11 接地引脚电流与输出电流间的关系
TPS731 接地引脚电流与温度间的关系
传统器件
图 5-13 接地引脚电流与温度间的关系
TPS731 关断时的接地引脚电流与温度间的关系
传统器件
图 5-15 关断时的接地引脚电流与温度间的关系
TPS731 电流限值与 VOUT(折返)间的关系
传统器件
图 5-17 电流限值与 VOUT(折返)间的关系
TPS731 电流限值与 VIN 间的关系
传统器件
图 5-19 电流限值与 VIN 间的关系

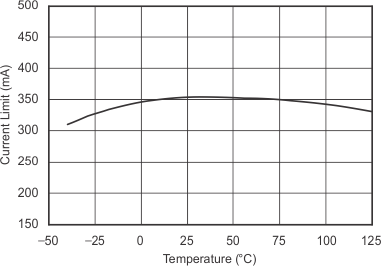

TPS731 电流限制与温度间的关系
传统器件
图 5-21 电流限制与温度间的关系

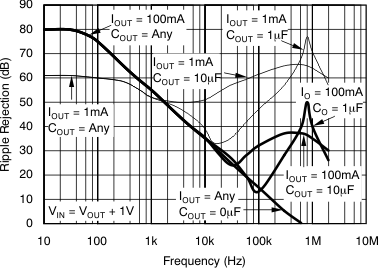

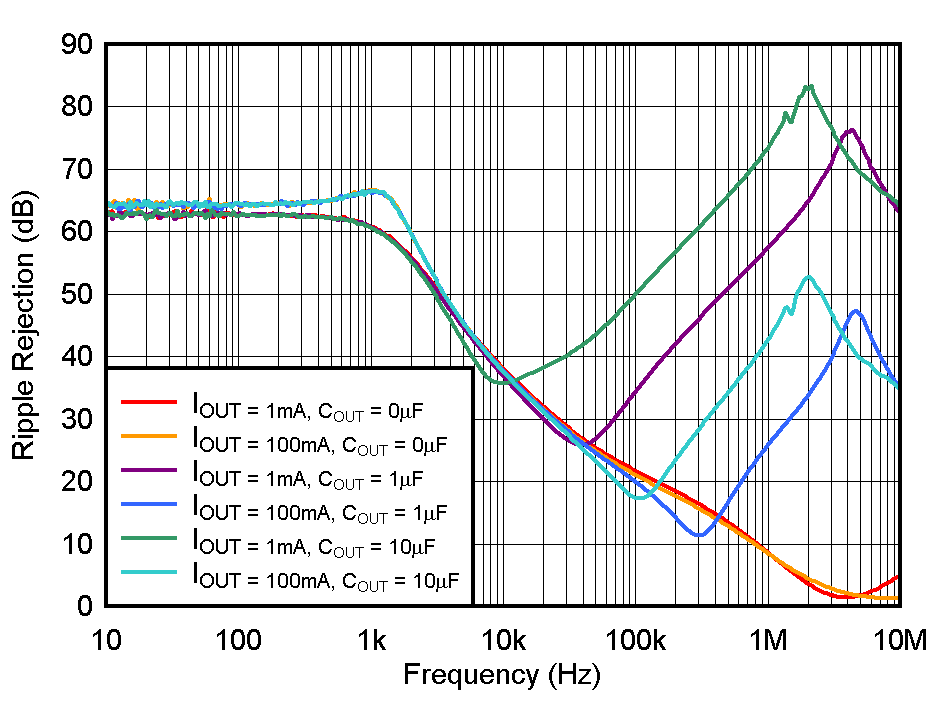

TPS731 PSRR(纹波抑制)与频率间的关系
传统器件
图 5-23 PSRR(纹波抑制)与频率间的关系

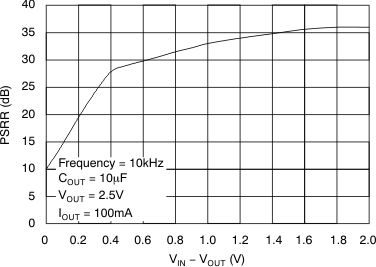

TPS731 PSRR(纹波抑制)与 VIN – VOUT 间的关系
传统器件
图 5-25 PSRR(纹波抑制)与 VIN – VOUT 间的关系
TPS731 噪声谱密度 CNR = 0μF
传统器件
图 5-27 噪声谱密度 CNR = 0μF
TPS731 噪声谱密度 CNR = 0.01μF
传统器件
图 5-29 噪声谱密度 CNR = 0.01μF
TPS731 RMS 噪声电压与 COUT 间的关系
传统器件
图 5-31 RMS 噪声电压与 COUT 间的关系

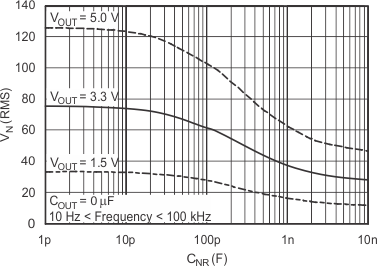

TPS731 RMS 噪声电压与 CNR 间的关系
传统器件
图 5-33 RMS 噪声电压与 CNR 间的关系

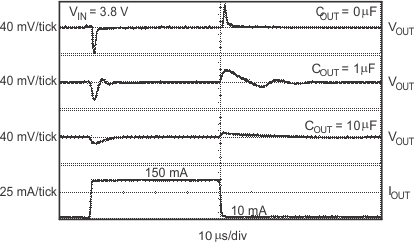

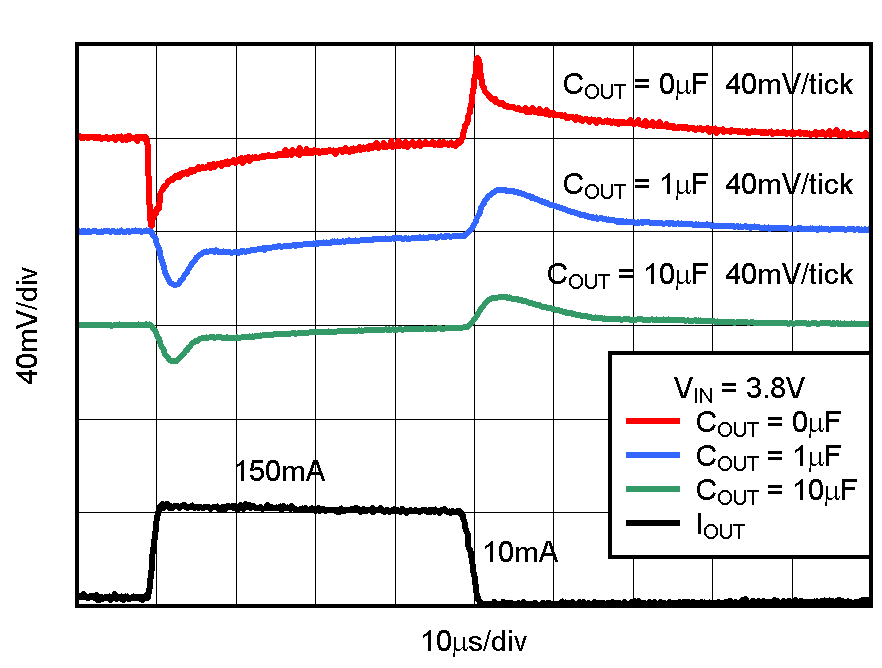

TPS731 TPS73133 负载瞬态响应
传统器件
图 5-35 TPS73133 负载瞬态响应

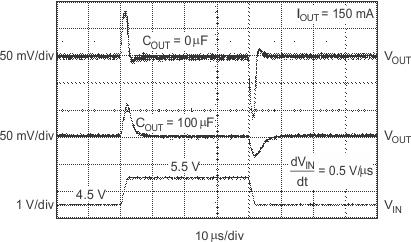

TPS731 TPS73133 线路瞬态响应
传统器件
图 5-37 TPS73133 线路瞬态响应
TPS731 TPS73133 导通响应
传统器件
图 5-39 TPS73133 导通响应
TPS731 TPS73133 关断响应
传统器件
图 5-41 TPS73133 关断响应
TPS731 TPS73133 上电和断电
传统器件
图 5-43 TPS73133 上电和断电

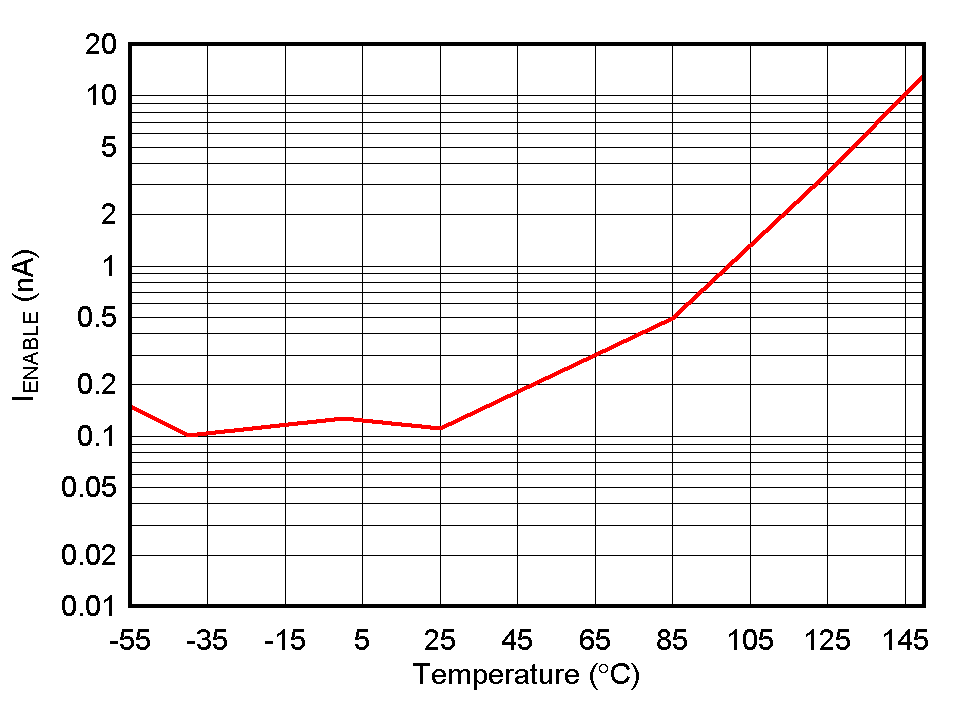

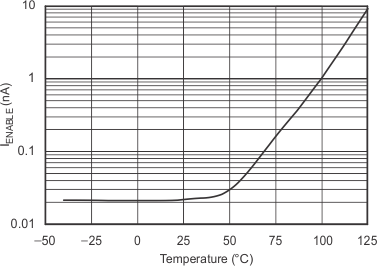

TPS731 IENABLE 与温度间的关系
传统器件
图 5-45 IENABLE 与温度间的关系

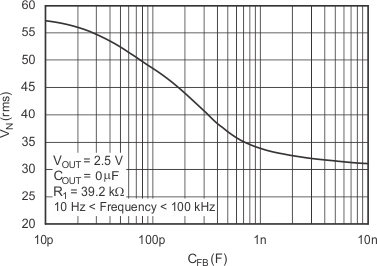

TPS731 TPS73101 RMS 噪声电压与 CFB 间的关系
传统器件
图 5-47 TPS73101 RMS 噪声电压与 CFB 间的关系

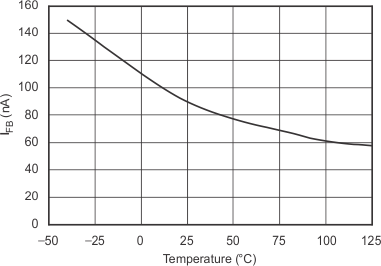

TPS731 TPS73101 IFB 与温度间的关系
传统器件
图 5-49 TPS73101 IFB 与温度间的关系

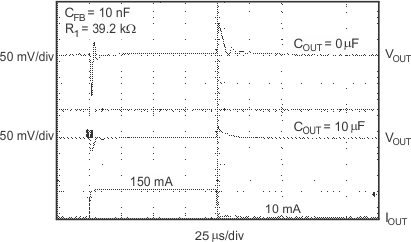

TPS731 TPS73101 负载瞬态,可调节版本
传统器件
图 5-51 TPS73101 负载瞬态,可调节版本
TPS731 TPS73101 线路瞬态,可调节版本
传统器件
图 5-53 TPS73101 线路瞬态,可调节版本
TPS731 负载调整率
新器件
图 5-2 负载调整率
TPS731 线路调整
新器件
图 5-4 线路调整
TPS731 压降电压与输出电流间的关系
新器件
图 5-6 压降电压与输出电流间的关系
TPS731 压降电压与温度间的关系
新器件
图 5-8 压降电压与温度间的关系
TPS731 输出电压漂移柱状图
传统器件
图 5-10 输出电压漂移柱状图
TPS731 接地引脚电流与输出电流间的关系
新器件
图 5-12 接地引脚电流与输出电流间的关系

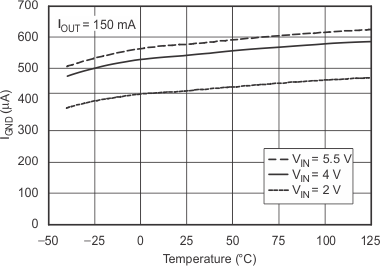

TPS731 接地引脚电流与温度间的关系
新器件
图 5-14 接地引脚电流与温度间的关系
TPS731 关断时的接地引脚电流与温度间的关系
新器件
图 5-16 关断时的接地引脚电流与温度间的关系
TPS731 电流限值与 VOUT(折返)间的关系
新器件
图 5-18 电流限值与 VOUT(折返)间的关系

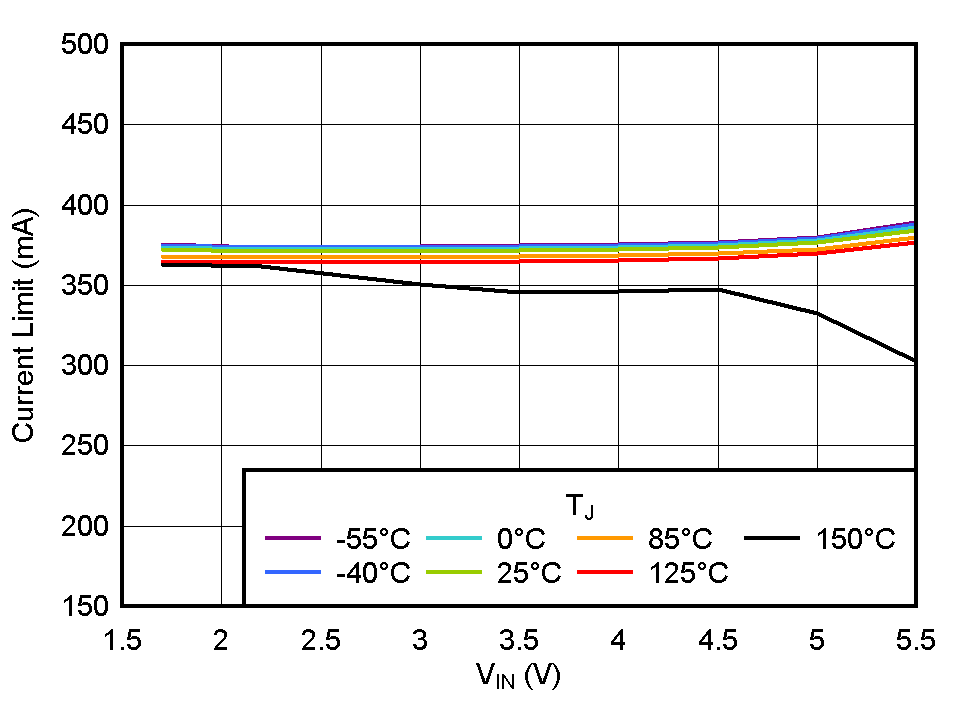

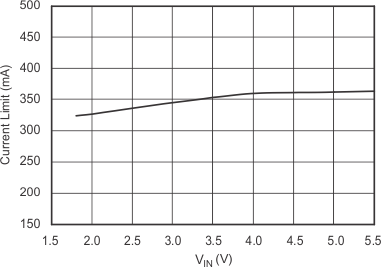

TPS731 电流限值与 VIN 间的关系
新器件
图 5-20 电流限值与 VIN 间的关系

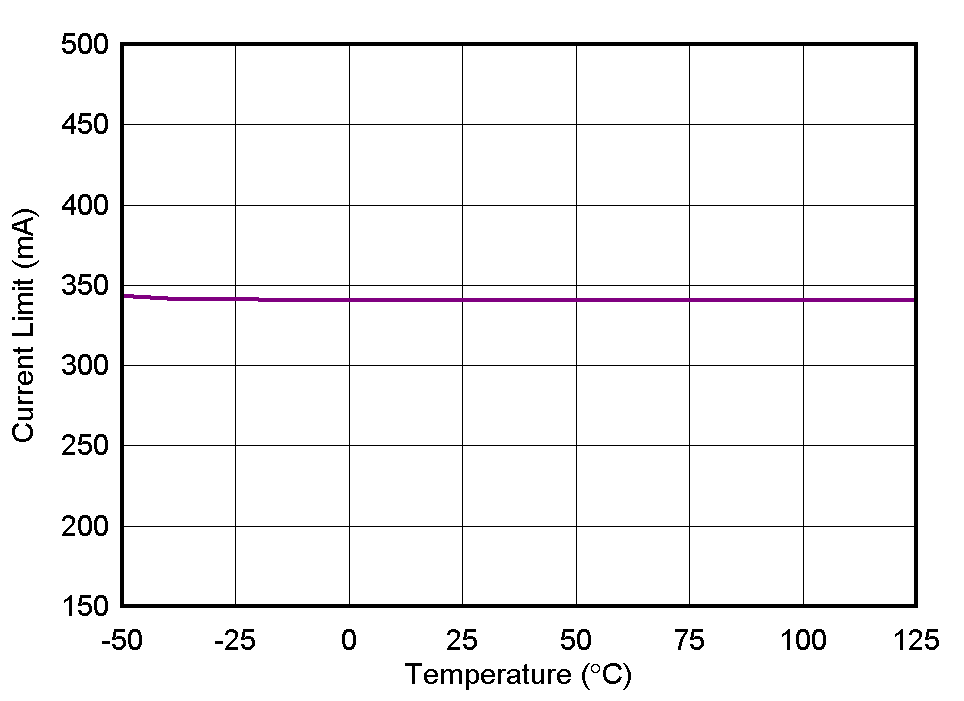

TPS731 电流限制与温度间的关系
新器件
图 5-22 电流限制与温度间的关系
TPS731 PSRR(纹波抑制)与频率间的关系
新器件
图 5-24 PSRR(纹波抑制)与频率间的关系
TPS731 PSRR(纹波抑制)与 (VIN – VOUT) 间的关系
新器件
图 5-26 PSRR(纹波抑制)与 (VIN – VOUT) 间的关系
TPS731 噪声谱密度 CNR = 0µF
新器件
图 5-28 噪声谱密度 CNR = 0µF
TPS731 噪声谱密度 CNR = 0.01µF
新器件
图 5-30 噪声谱密度 CNR = 0.01µF

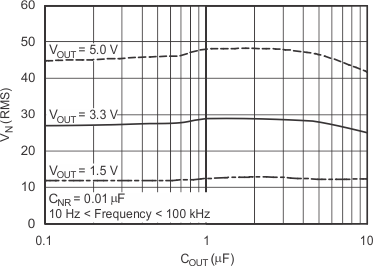

TPS731 RMS 噪声电压与 COUT 间的关系
新器件
图 5-32 RMS 噪声电压与 COUT 间的关系

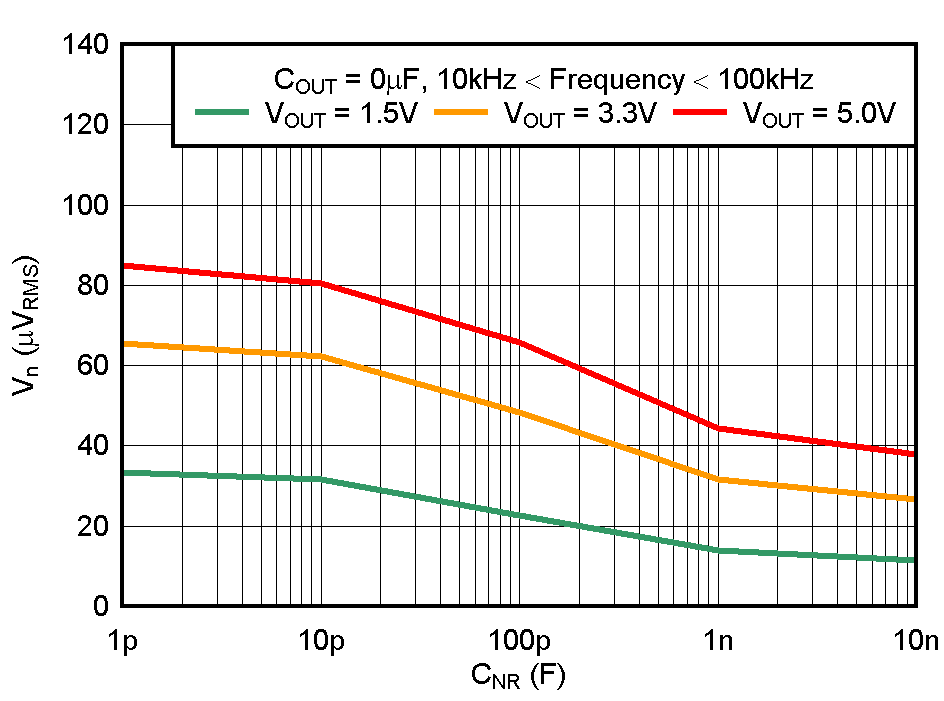

TPS731 RMS 噪声电压与 CNR 间的关系
新器件
图 5-34 RMS 噪声电压与 CNR 间的关系
TPS731 TPS73133 负载瞬态响应
新器件
图 5-36 TPS73133 负载瞬态响应

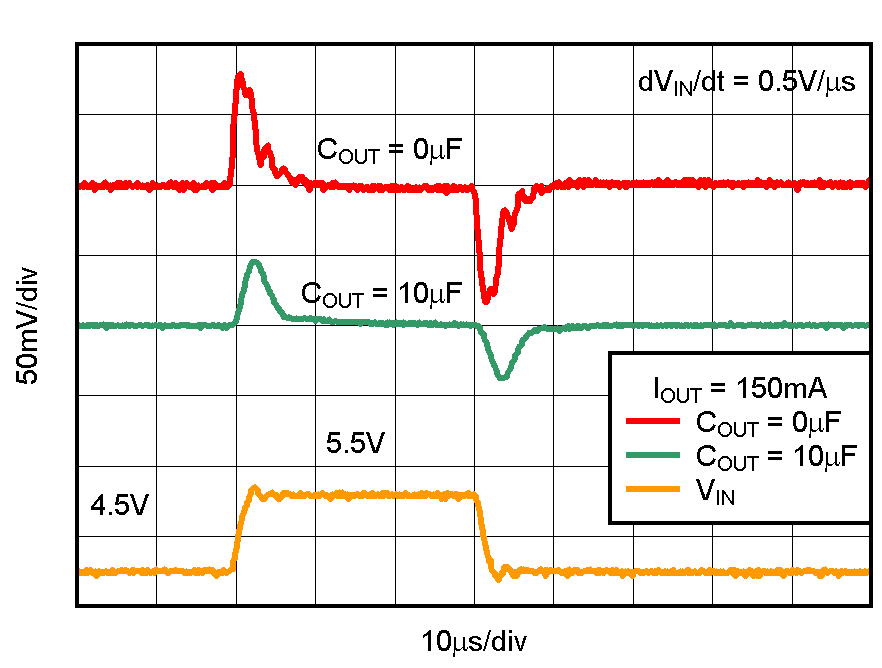

TPS731 TPS73133 线路瞬态响应
新器件
图 5-38 TPS73133 线路瞬态响应
TPS731 TPS73133 导通响应
新器件
图 5-40 TPS73133 导通响应
TPS731 TPS73133 关断响应
新器件
图 5-42 TPS73133 关断响应
TPS731 TPS73133 上电和断电
新器件
图 5-44 TPS73133 上电和断电
TPS731 IENABLE 与温度间的关系
.
新器件
图 5-46 IENABLE 与温度间的关系
TPS731 TPS73101 RMS 噪声电压与 CFB 间的关系
新器件
图 5-48 TPS73101 RMS 噪声电压与 CFB 间的关系
TPS731 TPS73101 IFB 与温度间的关系
新器件
图 5-50 TPS73101 IFB 与温度间的关系

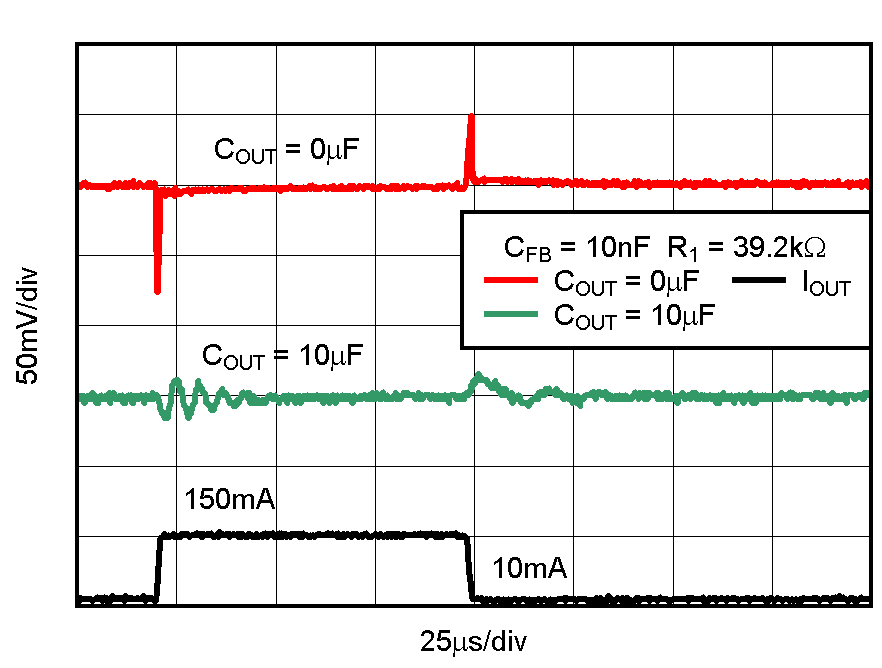

TPS731 TPS73101 负载瞬态,可调节版本
新器件
图 5-52 TPS73101 负载瞬态,可调节版本

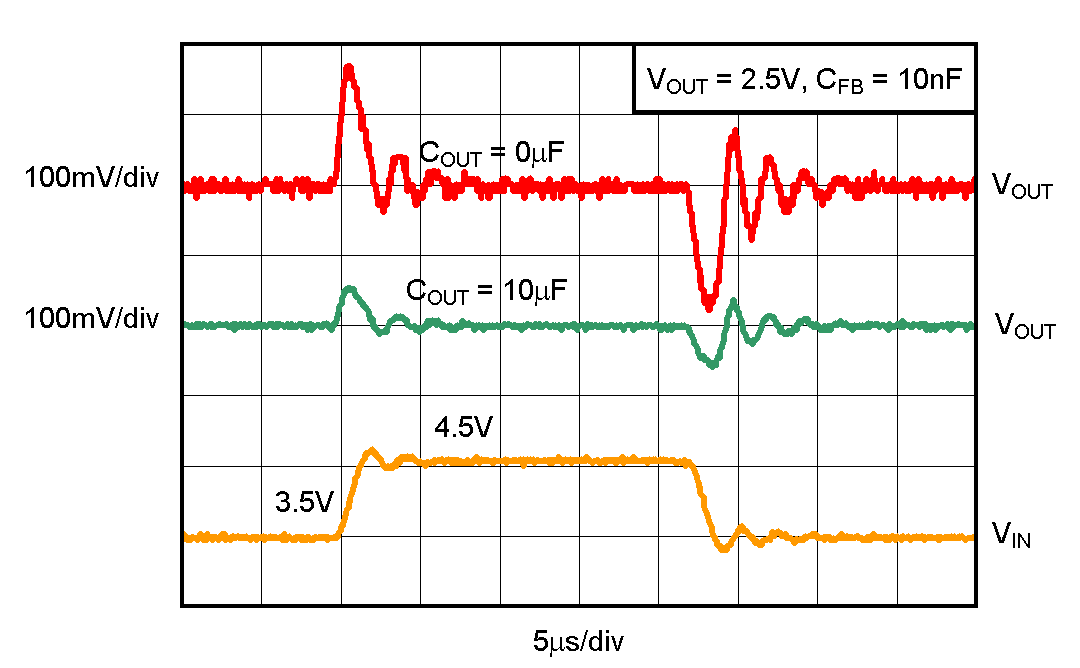

TPS731 TPS73101 线路瞬态,可调节版本
新器件
图 5-54 TPS73101 线路瞬态,可调节版本
