7.1 原理图

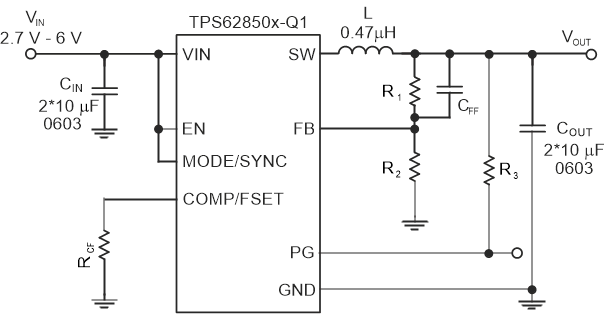

TPS628501-Q1 TPS628502-Q1 TPS628503-Q1 测量设置 (TPS62850x-Q1)图 7-1 测量设置 (TPS62850x-Q1)
表 7-1 元件列表
基准说明制造商(1)
ICTPS628502QDRLRQ1德州仪器 (TI)
L0.47µH，电感器，DFE252012PDMurata
CIN2 × 10µF / 6.3V GCM188D70J106MMurata
COUT当 Vout ≥ 1V 时，为 2 × 10µF / 6.3V GCM188D70J106MMurata
COUT当 Vout < 1 V 时，为 3 × 10µF / 6.3V GCM188D70J106MMurata
RCF8.06kΩ不限
CFF10pF不限
R1取决于 VOUT不限
R2取决于 VOUT不限
R3100kΩ不限
