7.2.1.3 应用曲线

性能图（图 7-2 至图 7-8）适用于图 7-1 中的电路，其中 TA = 25°C（除非另有说明）。

TPS5430-Q1 效率与输出电流之间的关系
图 7-2 效率与输出电流之间的关系
TPS5430-Q1 输入调节与输入电压的关系
图 7-4 输入调节与输入电压的关系

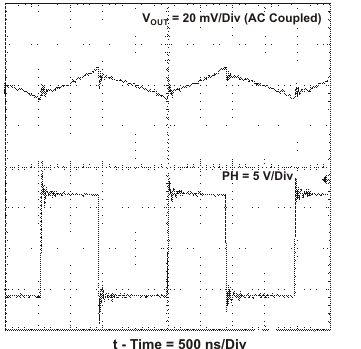

TPS5430-Q1 输出电压纹波和 PH 节点IO = 3A的关系
图 7-6 输出电压纹波和 PH 节点IO = 3A的关系

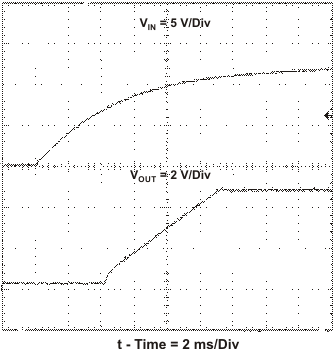

TPS5430-Q1 启动波形，VIN 和 VOUT
图 7-8 启动波形，VIN 和 VOUT

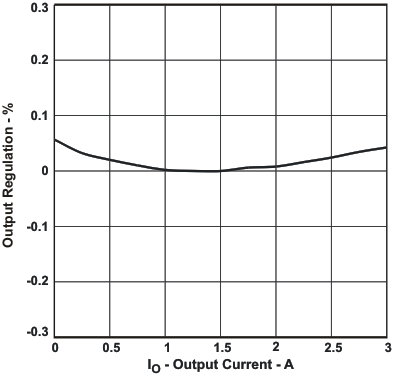

TPS5430-Q1 输出调节与输出电流间的关系
图 7-3 输出调节与输出电流间的关系
TPS5430-Q1 输入电压纹波与 PH 节点间的关系，IO = 3A
图 7-5 输入电压纹波与 PH 节点间的关系，IO = 3A
TPS5430-Q1 瞬态响应，IO 步进 0.75A 至 2.25A
图 7-7 瞬态响应，IO 步进 0.75A 至 2.25A
