7.3.1 异步脉冲注入 (API)

TPS40425 器件实现了 TI 专有控制方案，以实现快速瞬态响应。该方案具有以下主要 特性：

  • 采用 API（异步脉冲注入）技术的电压模式
  • 可减小输出电容的快速瞬态响应

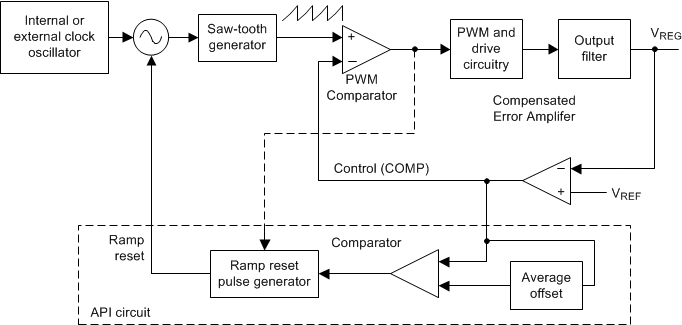

Figure 10 显示了采用 API 技术的控制环路。控制方案持续检测 COMP 引脚上的电压，以确定可能需要突然增加占空比的瞬态事件。在检测到此类事件时，会在 PWM 流中异步注入附加脉冲，以快速响应瞬态并阻止输出电压中的任何下冲。

请参阅MFR_SPECIFIC_32 (API_OPTIONS) (F0h)部分，了解更多信息。

可以通过补偿、输出电感器和电压检测点之间的寄生阻抗来延迟 API 响应。如果延迟很大，则异步 PWM 可能会注入过多的能量并导致负载升压期间出现过冲。在这种情况下，必须优化补偿并降低寄生阻抗。如果这些努力无法将过冲降低至可接受的水平，则禁用 API 功能。

TPS40425 api_block_diagram_slusbv0.gifFigure 10. API 方框图
