7.3.4 模拟负载电流监视器

该器件通过在 ILM 引脚上提供与流过 FET 的电流成比例的模拟电流检测输出，使系统能够精确监测输出负载电流。用户可以检测 RILM 两端的电压 (VILM) 来获得输出负载电流的测量值。

方程式 8. ILOADA=VILMµVGIMONµA/A × RILMΩ

下面的波形展示了 ILM 信号对输出端负载阶跃的响应。

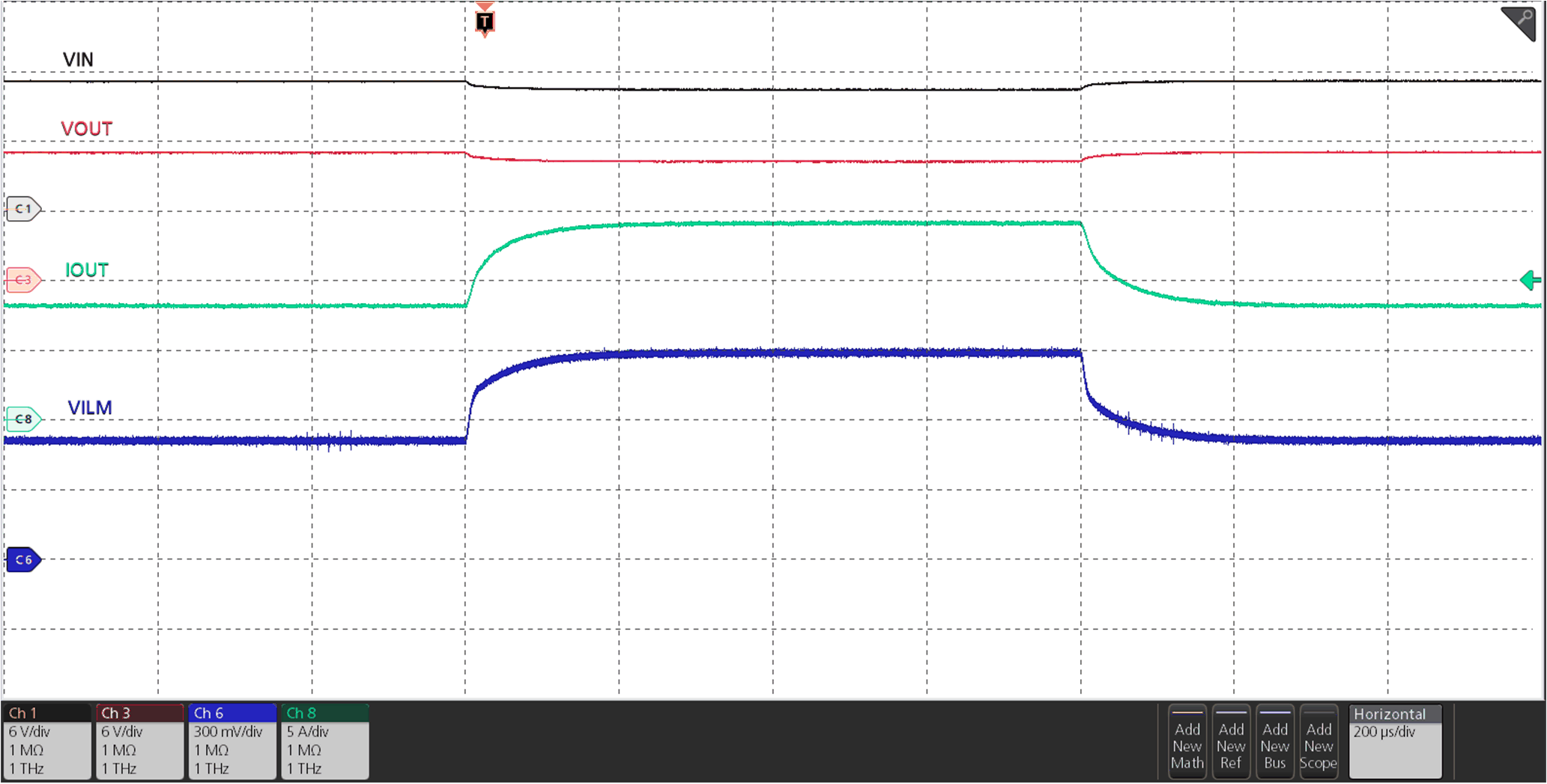

TPS25981 模拟负载电流监测器响应
VIN = 12V，RILM = 649Ω，IOUT 在 8A 和 14A 之间动态变化
图 7-6 模拟负载电流监测器响应
备注： ILM 引脚对容性负载敏感。需要精心设计和布局，以确保 ILM 引脚上的寄生容性负载小于 50pF，从而确保稳定运行。
