7.3.5 模拟负载电流监测器 (IMON)

TPS1686x 通过在 IMON 引脚上提供与流过 FET 的电流成比例的模拟电流，使系统能够精确监测输出负载电流。电流输出的好处是，信号可以在电路板上路由，而不会由于相邻布线的压降或噪声耦合而增加明显的误差。IMON 信号可以通过在监测点的电阻器上施加电压来转换为电压。用户可以检测 RIMON 两端的电压 (VIMON) 以使用方程式 9 来获得输出负载电流的测量值。

方程式 9. I O U T = V I M O N G I M O N × R I M O N

TPS1686x IMON 电路旨在提供高带宽和高精度，适用于各种负载和温度条件，不受电路板布局布线和其他系统运行条件的影响。此设计允许将 IMON 信号用于先进的动态平台电源管理技术（如 Intel PSYS 或 PROCHOT），以更大限度地提高系统功耗和平台吞吐量，而不会影响安全性或可靠性。

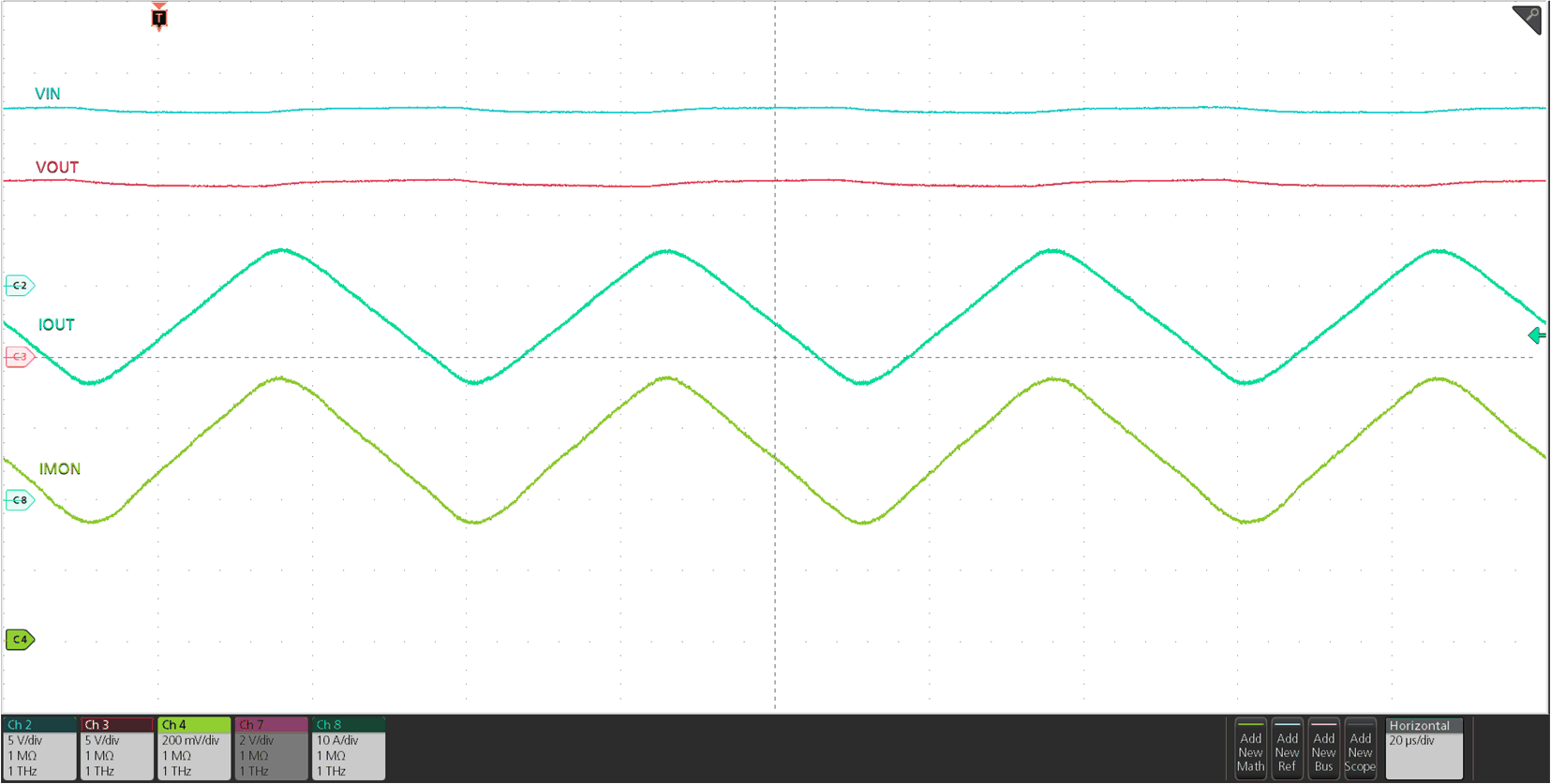

TPS1686 模拟负载电流监测器响应图 7-4 模拟负载电流监测器响应
注：

  1. IMON 引脚仅在稳定状态期间提供负载电流监测信息。在浪涌期间，IMON 引脚报告零负载电流。

  2. ILIM 引脚始终报告器件的负载电流，也可用作器件的模拟负载电流监测器。
  3. 必须注意尽量减少 IMON 和 ILIM 引脚上的寄生电容，以避免对过流和短路保护时序产生任何影响。
