6.9.11.3.2.2 EMIF 同步存储器开关特征
编号参数最小值最大值单位
1tc(CLK)周期时间，EMIF 时钟 EMxCLK10ns
2tw(CLK)脉冲宽度，EMIF 时钟 EMxCLK 高电平或低电平3ns
3td(CLKH-CSV)EMxCLK 上升至 EMxCS[y:2] 有效的延迟时间8ns
4toh(CLKH-CSIV)EMxCLK 上升至 EMxCS[y:2] 无效的输出保持时间1ns
5td(CLKH-DQMV)EMxCLK 上升至 EMxDQM[y:0] 有效的延迟时间8ns
6toh(CLKH-DQMIV)EMxCLK 上升至 EMxDQM[y:0] 无效的输出保持时间1ns
7td(CLKH-AV)EMxCLK 上升至 EMxA[y:0] 和 EMxBA[y:0] 有效的延迟时间8ns
8toh(CLKH-AIV)EMxCLK 上升至 EMxA[y:0] 和 EMxBA[y:0] 无效的输出保持时间1ns
9td(CLKH-DV)EMxCLK 上升至 EMxD[y:0] 有效的延迟时间8ns
10toh(CLKH-DIV)EMxCLK 上升至 EMxD[y:0] 无效的输出保持时间1ns
11td(CLKH-RASV)EMxCLK 上升至 EMxRAS 有效的延迟时间8ns
12toh(CLKH-RASIV)EMxCLK 上升至 EMxRAS 无效的输出保持时间1ns
13td(CLKH-CASV)EMxCLK 上升至 EMxCAS 有效的延迟时间8ns
14toh(CLKH-CASIV)EMxCLK 上升至 EMxCAS 无效的输出保持时间1ns
15td(CLKH-WEV)EMxCLK 上升至 EMxWE 有效的延迟时间8ns
16toh(CLKH-WEIV)EMxCLK 上升至 EMxWE 无效的输出保持时间1ns
17td(CLKH-DHZ)EMxCLK 上升至 EMxD[y:0] 三态的延迟时间8ns
18toh(CLKH-DLZ)EMxCLK 上升至 EMxD[y:0] 驱动的输出保持时间1ns

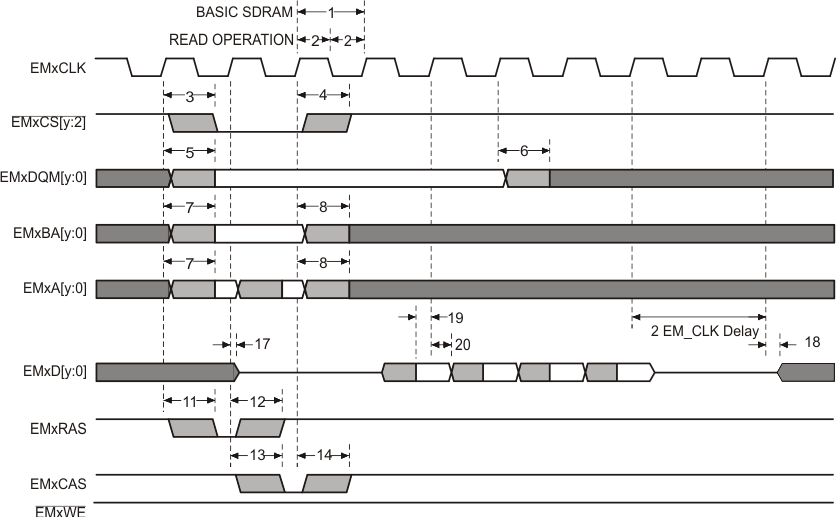

GUID-8A7989F4-1880-4A42-8800-F182B55E7CAC-low.gif图 6-29 基本 SDRAM 读取操作
GUID-A6E11B41-08F3-44E5-9518-9F05C6FE43EC-low.gif图 6-30 基本 SDRAM 写入操作
