6.12.7.1.2 uPP 开关特征
在推荐的工作条件下（除非另有说明）
编号参数最小值最大值单位
12tc(CLK)周期时间，CLKSDR 模式20ns
DDR 模式40
13tw(CLKH)脉冲宽度，CLK 高电平SDR 模式8ns
DDR 模式18
14tw(CLKL)脉冲宽度，CLK 低电平SDR 模式8ns
DDR 模式18
15td(CLKH-STV)CLK 高电平之后 START 有效的延迟时间312ns
16td(CLKH-ENV)CLK 高电平之后 ENABLE 有效的延迟时间312ns
17td(CLKH-DV)CLK 高电平之后 DATA 有效的延迟时间312ns
18td(CLKL-DV)CLK 低电平之后 DATA 有效的延迟时间312ns
GUID-3020D92B-2DB4-44BF-A6C3-F0E1572D8090-low.gif图 6-84 uPP 单倍数据速率 (SDR) 接收时序

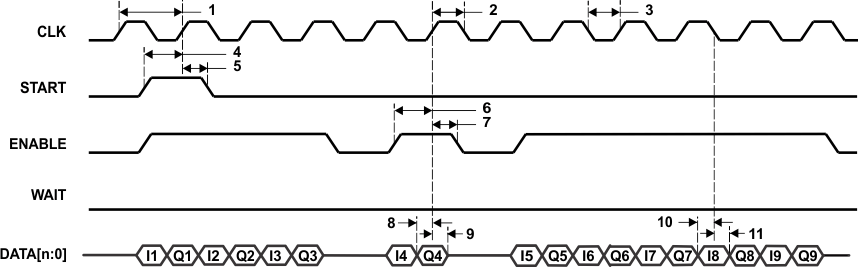

GUID-A76DB04C-227E-44D3-B524-046D209DD9FD-low.gif图 6-85 uPP 双倍数据速率 (DDR) 接收时序
GUID-2837F7CC-C8E3-491C-A4A4-DEFE85A9D24C-low.gif图 6-86 uPP 单倍数据速率 (SDR) 发送时序
GUID-3A7C1571-412D-46E4-8A5A-583279DA7864-low.gif图 6-87 uPP 双倍数据速率 (DDR) 发送时序
