6.13.1.3 内部零引脚振荡器 (INTOSC1/INTOSC2) 特性

参数最小值典型值最大值单位
30°C 下的内部零引脚振荡器 1 (INTOSC1)(1)(2)频率10.000MHz
30°C 下的内部零引脚振荡器 2 (INTOSC2)(1)(2)频率10.000MHz
步长尺寸（粗调）55kHz
步长尺寸（微调）14kHz
温度漂移(3)3.034.85kHz/°C
电压 (VDD) 漂移(3)175Hz/mV
(1) 振荡器频率将随温度变化，请参阅图 6-9。要补偿振荡器温度漂移，请参阅振荡器补偿指南 和 C2000Ware。
(2) 只有当 VREG 被启用时，才能确保频率范围，VREGENZ=VSS。
(3) 内部振荡器的输出频率由温度梯度和电压 (VDD) 梯度确定。例如：
  • 温度的上升将引起输出频率按照温度系数增加。
  • 电压的下降 (VDD) 将引起输出频率按照电压系数下降。

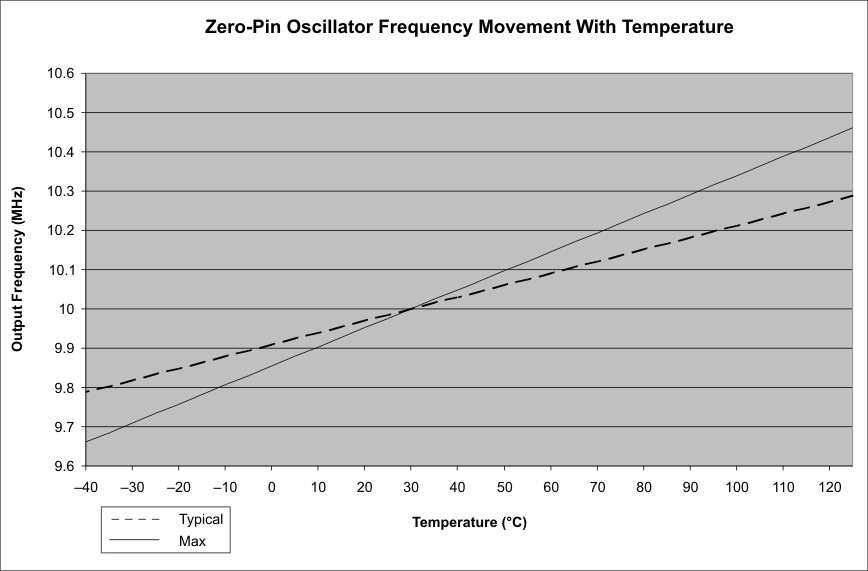

GUID-8468A6AB-C3A8-4556-A9F3-63E51C36A57D-low.gif图 6-9 随温度变化而变化的零引脚振荡器频率
