7.3.3 上电时间

图 7-17 显示了当磁场低于 BOP 阈值时，施加 VCC 电压后器件的行为。达到 VCC 的最小值时，TMAG5110-Q1 将需要时间 tON 来上电，然后需要时间 tPD 将输出更新为高电平。

图 7-18 显示了当磁场高于 BOP 阈值时，施加 VCC 电压后器件的行为。达到 VCC 的最小值时，TMAG5110-Q1 将需要时间 tON 来上电，然后需要时间 tPD 将输出更新为高电平。

对于 TMAG5111-Q1，上电行为类似，但在 tPD 时间内 OUT1 将更新为低电平。OUT2 将在 tPD 时间内更新为高电平。上电序列之后的输出值将取决于磁体放置、旋转感应和器件型号。

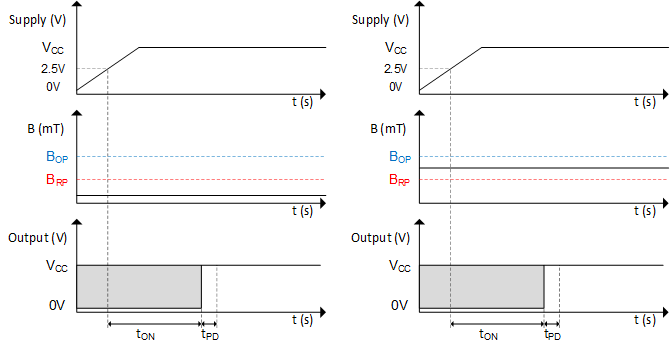

TMAG5110-Q1 TMAG5111-Q1 B < BOP 时的上电时间图 7-17 B < BOP 时的上电时间

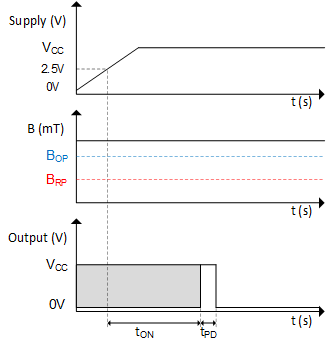

TMAG5110-Q1 TMAG5111-Q1 B > BOP 时的上电时间图 7-18 B > BOP 时的上电时间

具有 R 引脚排列版本的 TMAG5110-Q1 器件在 t PD 时间内具有低输出状态。如果上电时感应到的磁场位于 BOP 和 BRP 之间，输出将保持低电平，直到超过 BRP。图 7-19 和图 7-20 中显示了 TMAG5110-Q1 R 引脚排列版本的这一行为。

TMAG5110-Q1 TMAG5111-Q1 B < BOP 时的上电时间（R 引脚排列版本）图 7-19 B < BOP 时的上电时间（R 引脚排列版本）
TMAG5110-Q1 TMAG5111-Q1 B > BOP 时的上电时间（R 引脚排列版本）图 7-20 B > BOP 时的上电时间（R 引脚排列版本）
