6.3.4 共模电压范围

TLV915x-Q1 是一个 16V 的轨到轨输入运算放大器，其输入共模范围在任一电源轨之外扩展了 200mV。此宽范围通过并联互补的 N 沟道和 P 沟道差分输入对实现，如图 6-6 所示。当输入电压接近正电源轨（通常从 (V+) – 1V 至高于正电源 100mV）时，N 通道对有效。当输入电压为低于负电源电压 100mV 到大约 (V+) – 2V 时，P 沟道对有效。有一个小转换区域，通常从 (V+) – 2V 至 (V+) – 1V，在这个区间内两个输入对均打开。此转换区域可能会随工艺不同而略有波动；在该区域内，与该区域外的运行相比，以下因素可能会降低：

  • PSRR
  • CMRR
  • 失调电压
  • 温漂
  • 噪声
  • THD 性能

图 5-5 更详细地显示了典型器件在输入电压失调方面的转换区域。

有关共模电压范围和 PMOS/NMOS 对相互作用的更多信息，请参阅具有互补对输入级的运算放大器 应用手册。

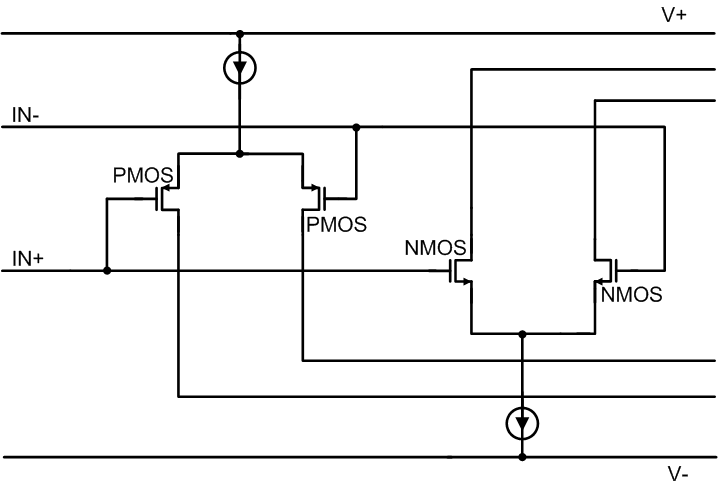

TLV9151-Q1 TLV9152-Q1 TLV9154-Q1 轨到轨输入级图 6-6 轨到轨输入级
