典型特性

TA = 25°C,VS = ±8V,VCM = VS / 2,RLOAD = 10kΩ 且连接至 VS / 2 并且 CL = 100pF(除非另有说明)

根据 13,481 个放大器得出的分布图;TA = 25°C
图 6-1 失调电压生产分配
VCM = V+
每种颜色代表一个样本器件。
图 6-3 失调电压与温度间的关系
TA = 25°C
每种颜色代表一个样本器件。

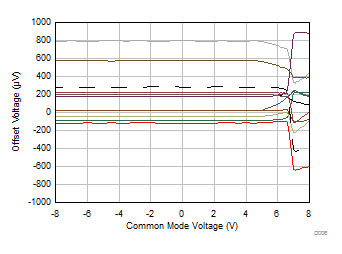

图 6-5 失调电压与共模电压间的关系
TA = 125°C
每种颜色代表一个样本器件。
图 6-7 失调电压与共模电压间的关系
VCM = V–
每种颜色代表一个样本器件。
图 6-9 失调电压与电源间的关系
GUID-8F3FB356-3544-4DA5-AD6F-5FA6D3CEC9CA-low.gif图 6-11 闭环增益和相位与频率间的关系
GUID-AC089107-8B37-417A-B1B4-82DD388A314F-low.gif图 6-13 输入偏置电流与温度间的关系

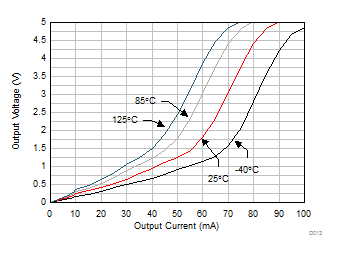

图 6-15 输出电压摆幅与输出电流(灌电流)间的关系
VS = 5V,RL 连接到 V+
图 6-17 输出电压摆幅与输出电流(灌电流)间的关系
f = 0Hz

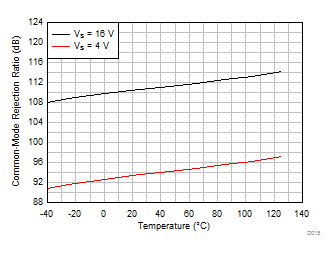

图 6-19 CMRR 与温度间的关系 (dB)
GUID-BD55871B-B35C-4941-920A-61F176A8889C-low.gif图 6-21 0.1Hz 至 10Hz 噪声
BW = 80kHz,VOUT = 3.5 VRMS

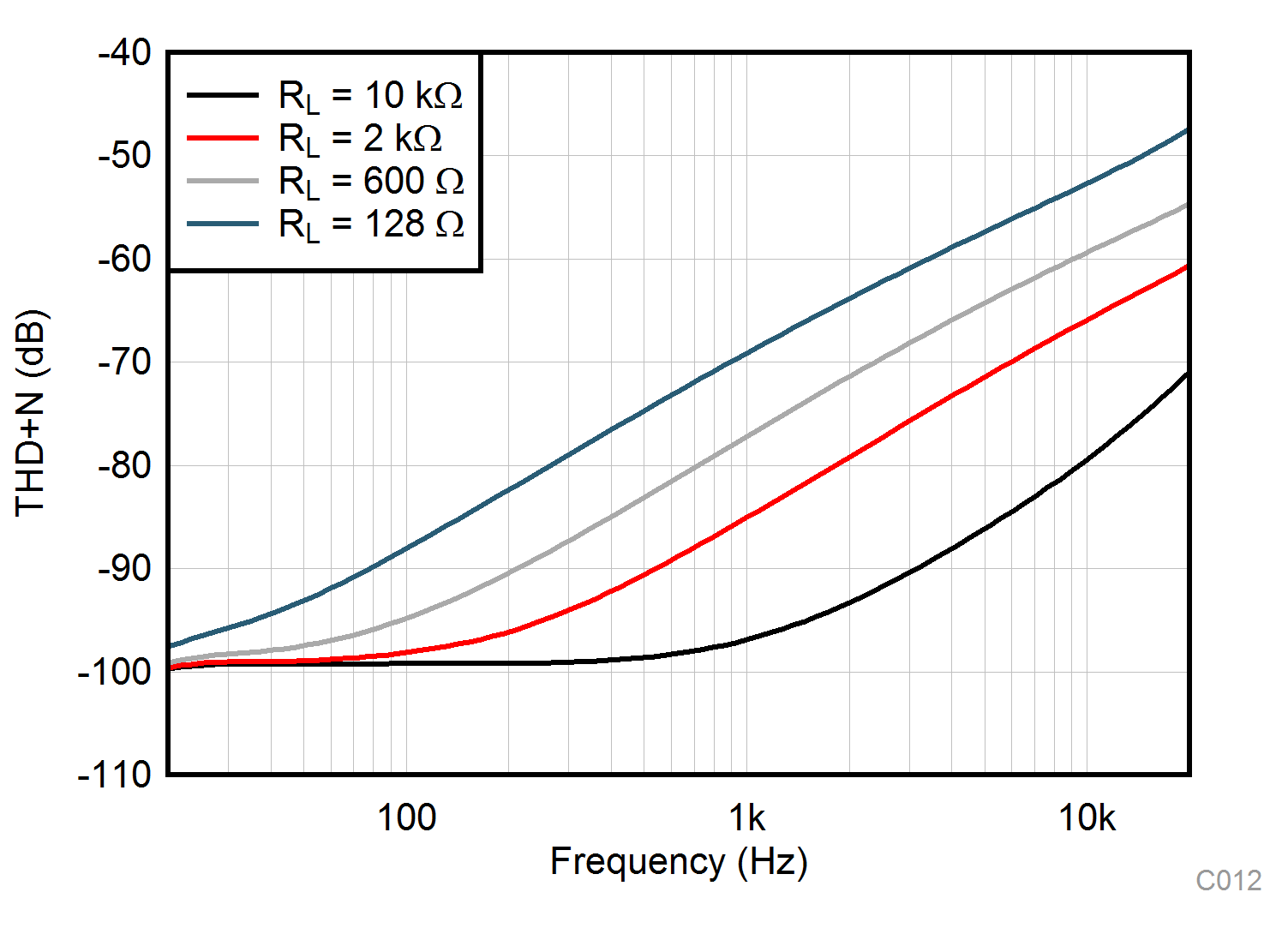

图 6-23 THD+N 比与频率间的关系

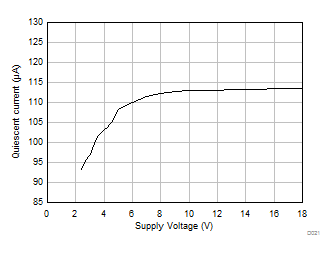

GUID-EF210CD1-8008-4225-AA5C-4D91FB7A8BFB-low.gif图 6-25 每通道静态电流与电源电压间的关系

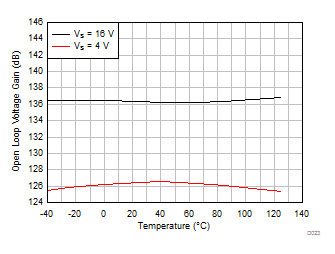

GUID-78A52B0C-DF39-4BCE-9C39-88E56A1311AC-low.gif图 6-27 开环电压增益与温度间的关系 (dB)

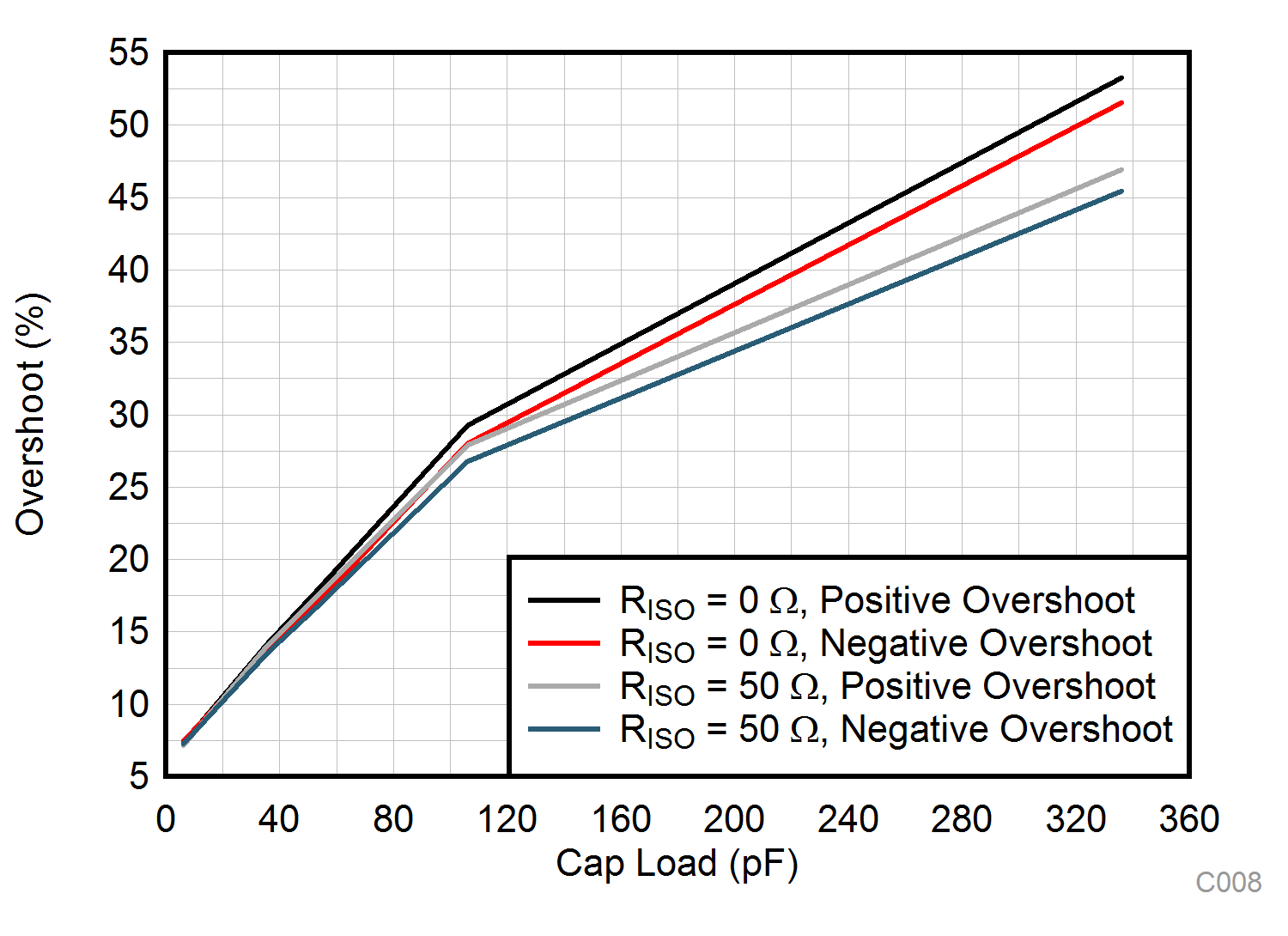

G = –1,100mV 输出阶跃

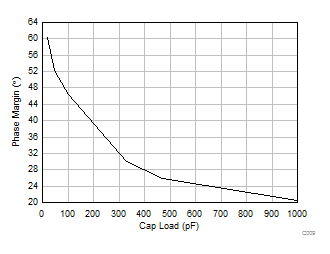

图 6-29 小信号过冲与容性负载间的关系
G = –1,100mV 输出阶跃
图 6-31 小信号过冲与容性负载间的关系

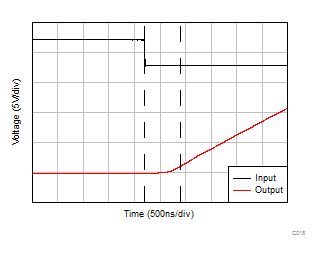

G = -10
图 6-33 正过载恢复
CL = 20pF,G = 1,20mV 阶跃响应
图 6-35 小信号阶跃响应
CL = 20pF,G = 1
图 6-37 大信号阶跃响应(下降)
CL = 10pF,G = -1

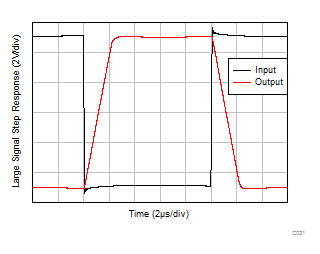

图 6-39 大信号阶跃响应

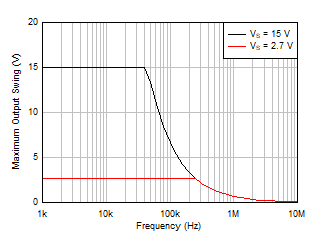

GUID-C9C86BB3-FD97-4250-B945-E1CD12D95436-low.gif图 6-41 最大输出电压与频率间的关系
GUID-31A226DE-911A-402E-97CC-B72C8A8342E5-low.gif图 6-43 EMIRR(电磁干扰抑制比)与频率间的关系
175 个放大器的分配
图 6-2 失调电压漂移分配
VCM = V–
每种颜色代表一个样本器件。
图 6-4 失调电压与温度间的关系
TA = 25°C
每种颜色代表一个样本器件。
图 6-6 失调电压与共模电压间的关系
(转换区域)
TA = -40°C
每种颜色代表一个样本器件。
图 6-8 失调电压与共模电压间的关系
CLOAD = 15pF

图 6-10 开环增益和相位与频率间的关系
GUID-C7EFAD45-764D-4631-A853-4300D9C29A98-low.gif图 6-12 输入偏置电流与共模电压间的关系

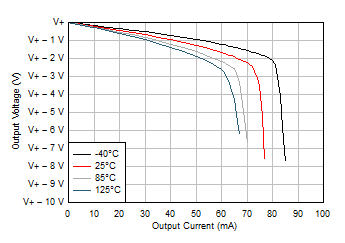

GUID-E325BD53-725C-4D1C-AE60-63B488B4F5C5-low.gif图 6-14 输出电压摆幅与输出电流(拉电流)间的关系
VS = 5V,RL 连接到 V–
图 6-16 输出电压摆幅与输出电流(拉电流)间的关系

图 6-18 CMRR 和 PSRR 与频率间的关系
f = 0Hz
图 6-20 PSRR 与温度间的关系 (dB)
GUID-BE0C7E07-9E02-43F3-85B2-DFF28F82A8E1-low.gif图 6-22 输入电压噪声频谱密度与频率间的关系
BW = 80kHz,f = 1kHz
图 6-24 THD+N 与输出幅度间的关系
GUID-CD4EE494-1A77-4EB8-A1ED-999869160DD6-low.gif图 6-26 每通道静态电流与温度间的关系
GUID-3BC3063E-FB49-4D0B-906F-E333B038FDE6-low.gif图 6-28 开环输出阻抗与频率间的关系

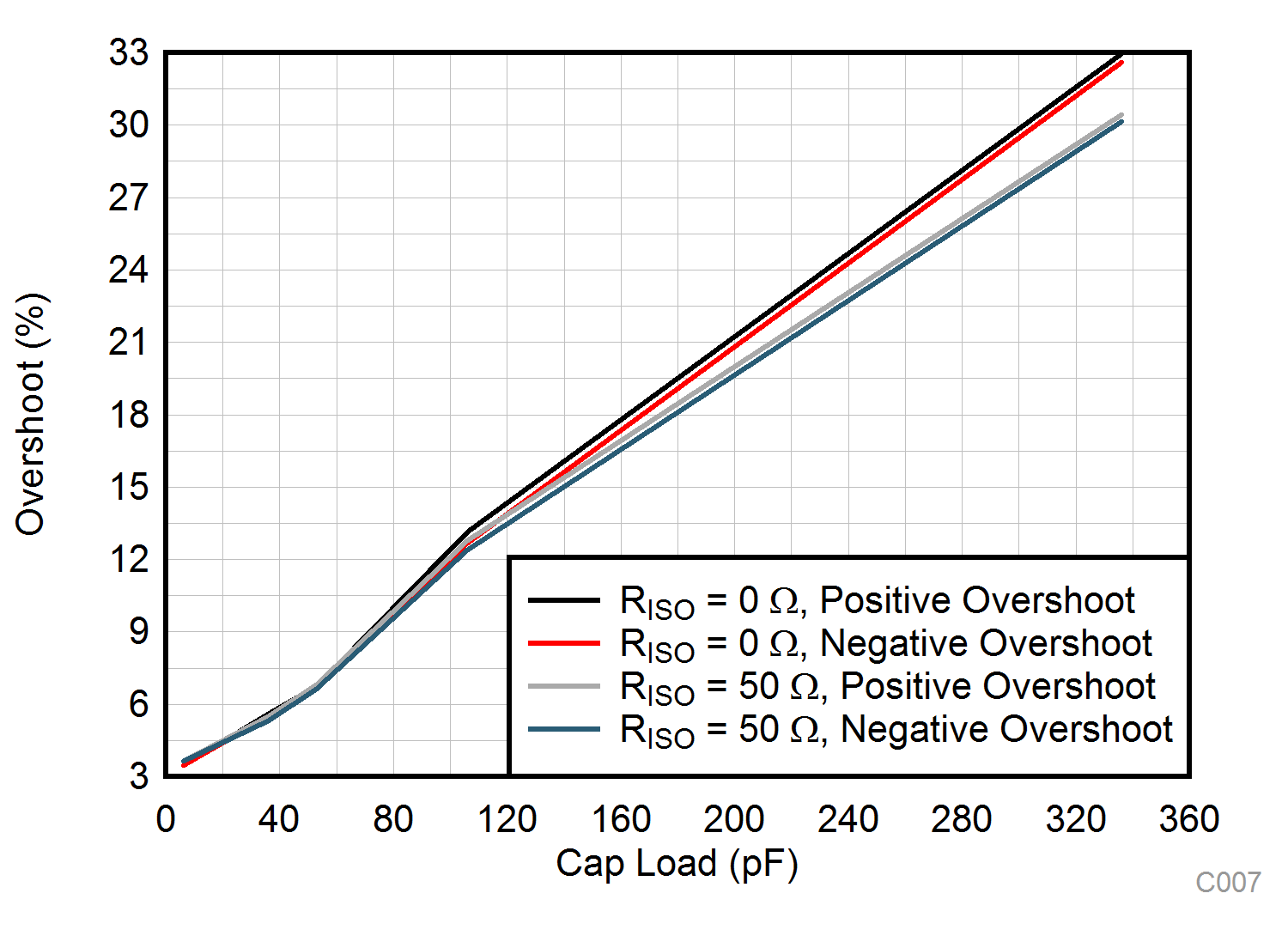

G = 1,100mV 输出阶跃
图 6-30 小信号过冲与容性负载间的关系

图 6-32 无相位反转
G = -10
图 6-34 负过载恢复
RL = 1kΩ,CL = 20pF,G = –1,10mV 阶跃响应
图 6-36 小信号阶跃响应
CL = 20pF,G = 1
图 6-38 大信号阶跃响应(上升)

图 6-40 短路电流与温度间的关系
GUID-4BEA8F61-0DBC-4217-87C2-33E2718AED28-low.gif图 6-42 通道隔离与频率间的关系
