8.2.2.3 应用曲线

光电二极管放大器电路的测量电流到电压传递函数如图 8-4 所示。光电二极管放大器电路的测量性能如图 8-5 所示。

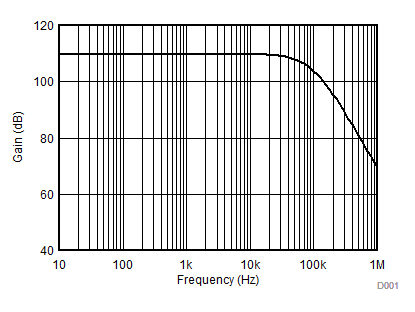

TLV9001-Q1 TLV9002-Q1 TLV9004-Q1 光电二极管放大器电路交流增益结果图 8-4 光电二极管放大器电路交流增益结果

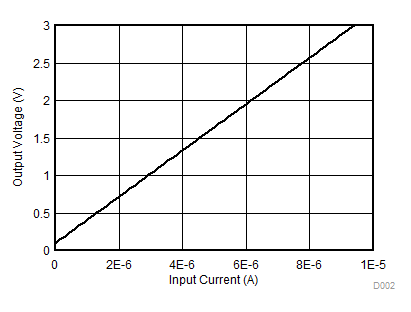

TLV9001-Q1 TLV9002-Q1 TLV9004-Q1 光电二极管放大器电路直流结果图 8-5 光电二极管放大器电路直流结果
