7.2.1 窗口比较器

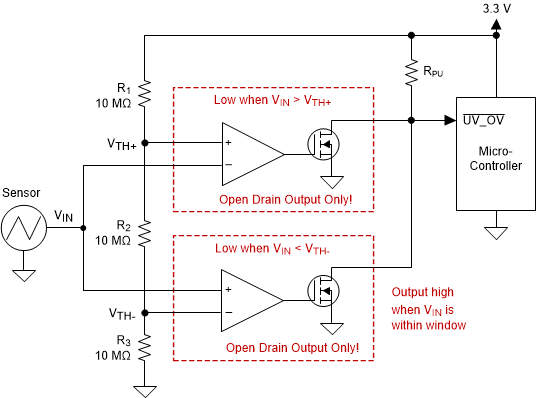

窗口比较器通常用于检测欠压和过压情况。图 7-7 显示了一个简单的窗口比较器电路。如果输出端直接连接在一起，则窗口比较器需要开漏输出 (TLV1822-EP)。

TLV1812-EP TLV1822-EP 窗口比较器图 7-7 窗口比较器
