7.2.8 过零检测器

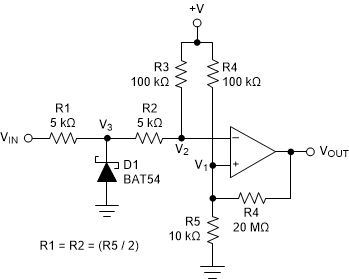

TLV1812-EP TLV1822-EP 过零检测器图 7-17 过零检测器

R4 和 R5 的分压器在同相输入端建立基准电压 V1。通过使 R1 和 R2 的串联电阻等于 R5，比较器在 VIN = 0 时切换。二极管 D1 确保 V3 钳位接近地电平。然后，R2 和 R3 的分压器防止 V2 低于地电平。设置了少量迟滞以便于快速输出电压转换。
