6 参数测量信息

GUID-FB4A9D46-8CAA-4725-879A-9D414BAB3EDD-low.gif图 6-1 具有共模负载的驱动器差分输出电压的测量
GUID-0429789D-759C-4077-AEEA-02DC4F3A9BC4-low.gif图 6-2 具有 RS-485 负载的驱动器差分和共模输出的测量
GUID-FDD6737E-C9ED-4F6C-B2F4-819050FDF67A-low.gif图 6-3 驱动差分输出上升和下降次数以及传播延迟的测量
GUID-79B1ABEF-DF4F-40F4-9AEC-090367D9C3C0-low.gif图 6-4 具有高电平有效输出和下拉负载的驱动器启用和禁用次数的测量
GUID-7BCE648E-A292-46E5-9912-942CA80E531A-low.gif图 6-5 具有低电平有效输出和上拉负载的驱动器启用和禁用次数的测量
GUID-137E8168-E5AC-45E5-9BEC-3E03E5F2FFEF-low.gif图 6-6 接收器输出上升和下降次数以及传播延迟的测量

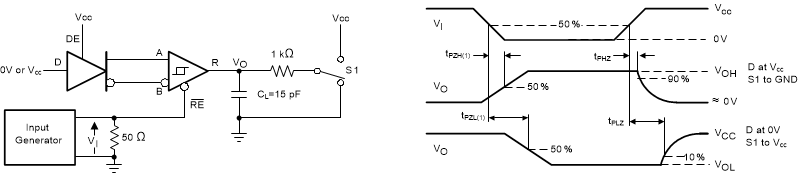

GUID-03072E50-91B4-4527-9C9D-ACF5AC793589-low.gif图 6-7 驱动器被启用情况下接收器启用/禁用次数的测量
GUID-83F26CF4-58C8-4AE0-AA82-DABA35058B37-low.gif图 6-8 驱动器被禁用情况下接收器启用次数的测量
