6.14 典型特性

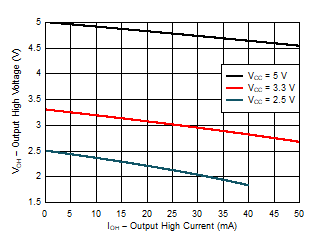

GUID-20201116-CA0I-6XBW-1DQF-BJKZWVZJRXF0-low.gif图 6-1 典型 (TA=25°C) 输出高电压 (VOH) 与拉电流 (IOH) 间的关系

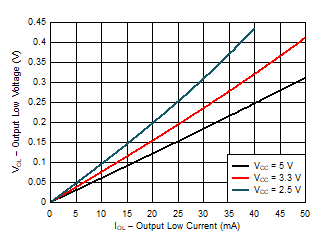

GUID-20201116-CA0I-C58X-RSHK-S3LRTSHPTP4S-low.gif图 6-3 典型 (TA=25°C) 输出低电压 (VOL) 与灌电流 (IOL) 间的关系
GUID-20201116-CA0I-HVPF-0S63-NC18FMNQCCZJ-low.svg图 6-5 典型 (TA=25°C) 电源电流 (ICC) 与输入电压 (VIN) 间的关系

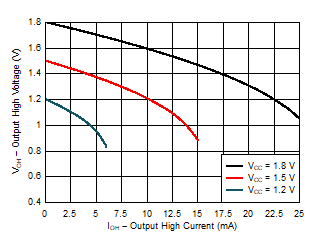

GUID-20201116-CA0I-T03Z-NJKC-K68G7LJS1LG5-low.gif图 6-2 典型 (TA=25°C) 输出高电压 (VOH) 与拉电流 (IOH) 间的关系

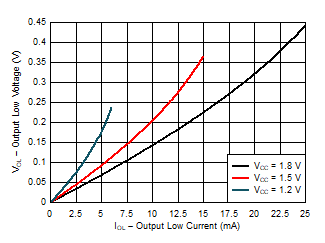

GUID-20201116-CA0I-4Z7Q-HNW6-ZDTM6WTWQ2GR-low.gif图 6-4 典型 (TA=25°C) 输出低电压 (VOL) 与灌电流 (IOL) 间的关系
GUID-20201116-CA0I-ZBZL-J82G-LWQMGBCMLGXK-low.gif图 6-6 典型 (TA=25°C) 电源电流 (ICC) 与输入电压 (VIN) 间的关系
