7.4.1 负基准电压

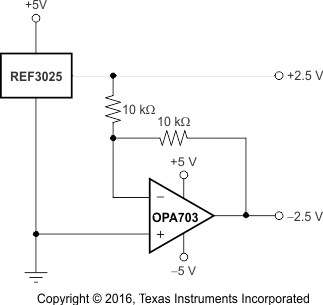

对于需要负和正基准电压的应用，可使用 OPA703 和 REF30 通过 ±5V 电源提供双电源基准。图 7-3 展示了用于提供 ±2.5V 基准电源电压的 REF3025。OPA703 的低失调电压和低漂移可补偿 REF30 的低漂移性能，从而为分离电源应用提供精确的分辨率。

REF30 REF30E REF3025 与 OPA703 结合使用可产生正和负基准电压。图 7-3 REF3025 与 OPA703 结合使用可产生正和负基准电压。
