6.8 典型特性 - REF30

TA = 25°C，VIN = 5V，且 REF3025 用于典型特性（除非另有说明）

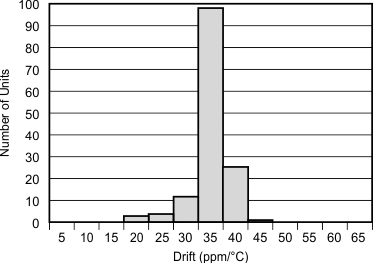

REF30 REF30E 温漂
0°C 至 70°C
图 6-30 温漂
REF30 REF30E 输出电压与温度间的关系
图 6-32 输出电压与温度间的关系
REF30 REF30E 负载调节与温度之间的关系
图 6-34 负载调节与温度之间的关系

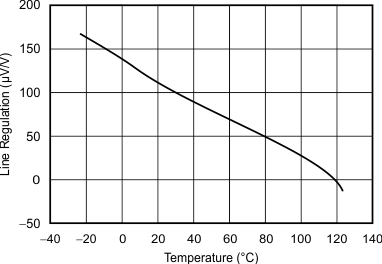

REF30 REF30E 线路调整率与温度间的关系
图 6-36 线路调整率与温度间的关系
REF30 REF30E 电源抑制比与频率间的关系
图 6-38 电源抑制比与频率间的关系

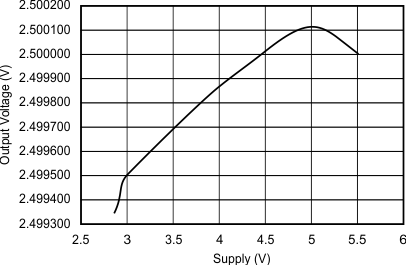

REF30 REF30E 输出电压与电源电压之间的关系
ILOAD = 25mA
图 6-40 输出电压与电源电压之间的关系
REF30 REF30E 阶跃响应
CL = 0，3V 启动
图 6-42 阶跃响应

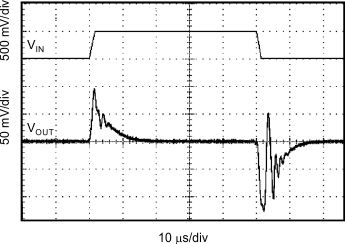

REF30 REF30E 线路瞬态响应
图 6-44 线路瞬态响应

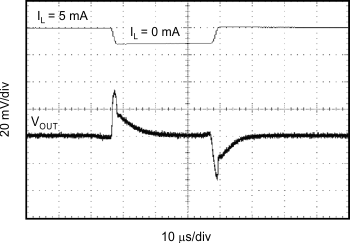

REF30 REF30E 0mA 至 5mA 负载瞬态
CL = 0
图 6-46 0mA 至 5mA 负载瞬态
REF30 REF30E 1mA 至 25mA 负载瞬态
CL = 1μF
图 6-48 1mA 至 25mA 负载瞬态
REF30 REF30E 长期稳定性：0 到 1000 小时
图 6-50 长期稳定性：0 到 1000 小时

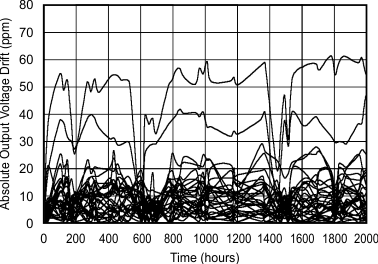

REF30 REF30E 长期稳定性：0 到 2000 小时
图 6-52 长期稳定性：0 到 2000 小时
REF30 REF30E 温漂
-40°C 至 +125°C
图 6-31 温漂
REF30 REF30E 最大负载电流与温度之间的关系
图 6-33 最大负载电流与温度之间的关系
REF30 REF30E 静态电流与温度间的关系
图 6-35 静态电流与温度间的关系
REF30 REF30E 输出阻抗与频率间的关系
图 6-37 输出阻抗与频率间的关系

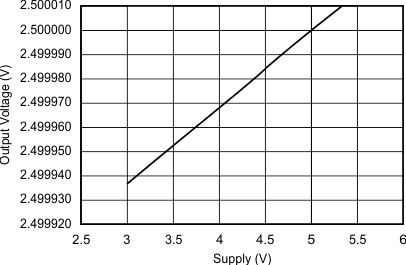

REF30 REF30E 输出电压与电源电压之间的关系
无负载
图 6-39 输出电压与电源电压之间的关系
REF30 REF30E 输出电压与负载电流间的关系
图 6-41 输出电压与负载电流间的关系
REF30 REF30E 阶跃响应
CL = 0，5V 启动
图 6-43 阶跃响应
REF30 REF30E 0mA 至 1mA 负载瞬态
CL = 0
图 6-45 0mA 至 1mA 负载瞬态
REF30 REF30E 1mA 至 6mA 负载瞬态
CL = 1μF
图 6-47 1mA 至 6mA 负载瞬态
REF30 REF30E 0.1Hz 至 10Hz 噪声
图 6-49 0.1Hz 至 10Hz 噪声

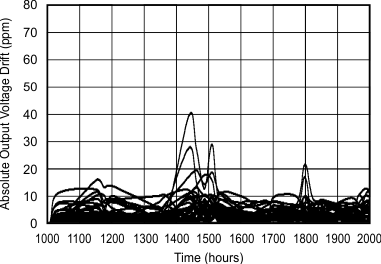

REF30 REF30E 长期稳定性：1000 到 2000 小时
图 6-51 长期稳定性：1000 到 2000 小时
