5.7 典型特性

除非另有说明，否则适用条件为：TA = 25°C，VDD = 3.3V，800ms 转换时间 (CT = 1)，自动满标量程 (RN[3:0] = 1100b)，白色 LED 和光的法向入射角。

OPT3001-Q1 光谱响应与波长间的关系
图 5-2 光谱响应与波长间的关系
OPT3001-Q1 输出响应与输入照度间的关系：整个量程 = 0lux 至 83klux
图 5-4 输出响应与输入照度间的关系：整个量程 = 0lux 至 83klux
OPT3001-Q1 输出响应与输入照度间的关系：低量程 = 0lux 至 5lux
图 5-6 输出响应与输入照度间的关系：低量程 = 0lux 至 5lux
OPT3001-Q1 满标量程匹配（最高的 6 个量程）
输入照度 = 2490lux，归一化为响应 2560lux 满标度
图 5-8 满标量程匹配（最高的 6 个量程）
OPT3001-Q1 暗响应与温度间的关系（2 级）
平均 30 个器件
图 5-10 暗响应与温度间的关系（2 级）
OPT3001-Q1 归一化响应与温度间的关系（2 级）
图 5-12 归一化响应与温度间的关系（2 级）
OPT3001-Q1 归一化响应与电源电压间的关系
图 5-14 归一化响应与电源电压间的关系
OPT3001-Q1 电源电流与输入照度间的关系
M[1:0] = 10b
图 5-16 电源电流与输入照度间的关系
OPT3001-Q1 电源电流与温度间的关系（2 级）
M[1:0] = 10b
图 5-18 电源电流与温度间的关系（2 级）
OPT3001-Q1 关断电流与温度间的关系（2 级）
M[1:0] = 00b，输入照度 = 0lux
图 5-20 关断电流与温度间的关系（2 级）
OPT3001-Q1 电源电流与连续 I2C 频率间的关系
输入照度 = 80lux，SCL = SDA，以 I2C 频率连续切换，注意：典型应用以较低的占空比运行，因此消耗的电流较低。
图 5-22 电源电流与连续 I2C 频率间的关系

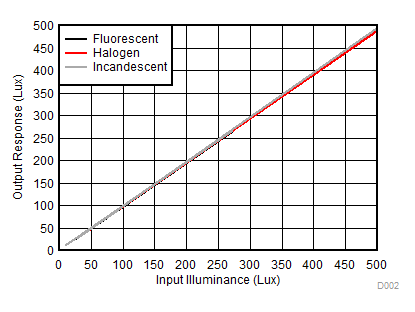

OPT3001-Q1 输出响应与输入照度间的关系，多种光源：荧光灯、卤素灯、白炽灯
图 5-3 输出响应与输入照度间的关系，多种光源：荧光灯、卤素灯、白炽灯
OPT3001-Q1 输出响应与输入照度间的关系：中间量程 = 0lux 至 100lux
图 5-5 输出响应与输入照度间的关系：中间量程 = 0lux 至 100lux
OPT3001-Q1 满标量程匹配：最低的 7 个量程
输入照度 = 33lux，归一化为响应 40.95lux 满标度
图 5-7 满标量程匹配：最低的 7 个量程

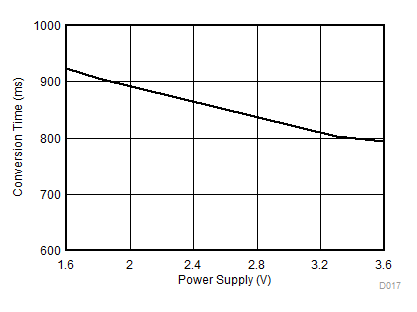

OPT3001-Q1 转换时间与电源电压间的关系
图 5-9 转换时间与电源电压间的关系
OPT3001-Q1 暗响应与温度间的关系（3 级）
平均 30 个器件
图 5-11 暗响应与温度间的关系（3 级）
OPT3001-Q1 归一化响应与温度间的关系（3 级）
图 5-13 归一化响应与温度间的关系（3 级）
OPT3001-Q1 归一化响应与照明角度间的关系
图 5-15 归一化响应与照明角度间的关系
OPT3001-Q1 关断电流与输入照度间的关系
M[1:0] = 00b
图 5-17 关断电流与输入照度间的关系
OPT3001-Q1 电源电流与温度间的关系（3 级）
M[1:0] = 10b
图 5-19 电源电流与温度间的关系（3 级）

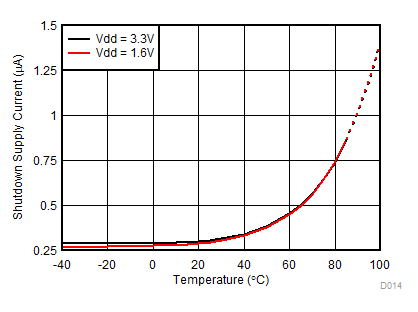

OPT3001-Q1 关断电流与温度间的关系（3 级）
M[1:0] = 00b，输入照度 = 0lux
图 5-21 关断电流与温度间的关系（3 级）
