5.6 典型特性

TJ = 25°C，VS = ±15V，RL = 2kΩ，且在辐照前（除非另有说明）

OPA4277-SP 开环增益和相位与频率间的关系

图 5-1 开环增益和相位与频率间的关系
OPA4277-SP 输入噪声和电流噪声频谱密度与频率间的关系

图 5-3 输入噪声和电流噪声频谱密度与频率间的关系

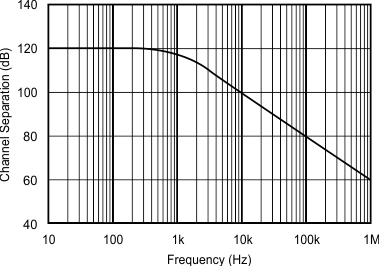

OPA4277-SP 通道隔离与频率间的关系
G = 1，测量了通道 A 到 D 或 B 到 C，
其他组合会产生类似或改善的抑制效果
图 5-5 通道隔离与频率间的关系
OPA4277-SP AOL、CMR、PSR 与温度间的关系

图 5-7 AOL、CMR、PSR 与温度间的关系

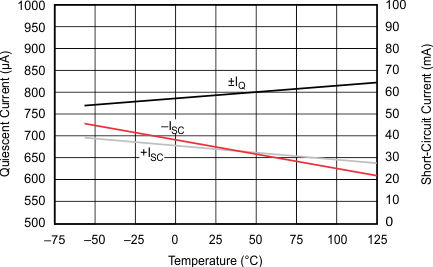

OPA4277-SP 静态电流和短路电流与温度间的关系


图 5-9 静态电流和短路电流与温度间的关系
OPA4277-SP 输入偏置电流变化与共模电压间的关系
曲线显示了偏置电流相对于 VCM = 0V 的归一化变化，在 VCM = 0V 时，典型 IB 范围为 –0.5nA 至 0.5nA
图 5-11 输入偏置电流变化与共模电压间的关系

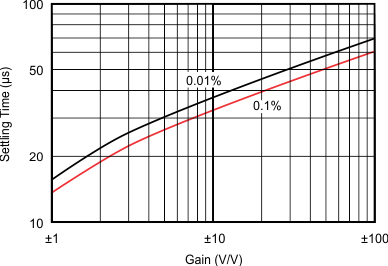

OPA4277-SP 建立时间与闭环增益间的关系
10V 阶跃 CL = 1500pF
图 5-13 建立时间与闭环增益间的关系

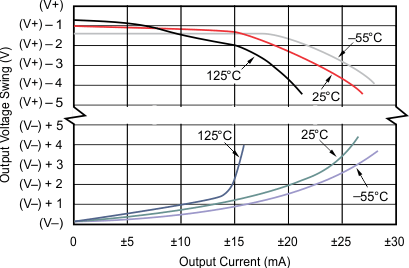

OPA4277-SP 输出电压摆幅与输出电流间的关系

图 5-15 输出电压摆幅与输出电流间的关系
OPA4277-SP 大信号阶跃响应
G = 1 CL = 1500pF VS = ±15V
图 5-17 大信号阶跃响应
OPA4277-SP 小信号阶跃响应
G = 1 CL = 1500pF VS = ±15V
图 5-19 小信号阶跃响应

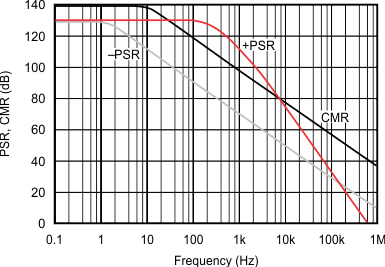

OPA4277-SP 电源和共模抑制与频率间的关系

图 5-2 电源和共模抑制与频率间的关系
OPA4277-SP 输入噪声电压与时间间的关系
噪声信号的带宽限制在 0.1Hz 至 10Hz 之间
图 5-4 输入噪声电压与时间间的关系
OPA4277-SP 总谐波失真 + 噪声与频率间的关系
VOUT = 3.5Vrms

图 5-6 总谐波失真 + 噪声与频率间的关系

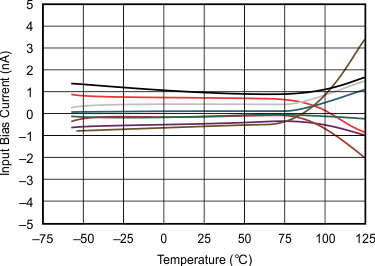

OPA4277-SP 输入偏置电流与温度间的关系
曲线表示典型的量产器件
图 5-8 输入偏置电流与温度间的关系
OPA4277-SP 输入偏置电流变化与电源电压间的关系
曲线显示了偏置电流相对于 VS = ±10V (+20V) 的归一化变化，在 VS = ±10V 时，典型 IB 范围为 –0.5nA 至 0.5nA
图 5-10 输入偏置电流变化与电源电压间的关系

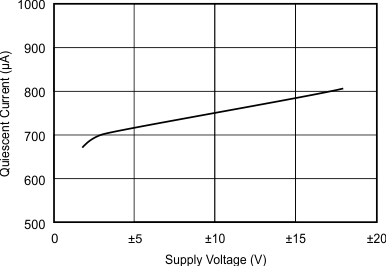

OPA4277-SP 静态电流与电源电压间的关系
（每个放大器）

图 5-12 静态电流与电源电压间的关系
OPA4277-SP 最大输出电压与频率间的关系

图 5-14 最大输出电压与频率间的关系
OPA4277-SP 小信号过冲与负载电容间的关系

图 5-16 小信号过冲与负载电容间的关系
OPA4277-SP 小信号阶跃响应
G = 1 CL = 0pF VS = ±15V
图 5-18 小信号阶跃响应
