封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • JDJ|28
  • HFR|14
  • KGD|0
散热焊盘机械数据 (封装 | 引脚)
订购信息

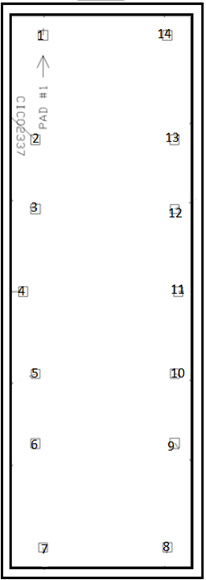

裸片信息

芯片厚度背面光洁度背面
电势
接合焊盘
金属化合物
接合焊盘
厚度
15 密耳硅片减薄负(最低)电源AlCu (0.5%)990nm 至 1210nm
OPA4277-SP
表 4-3 接合焊盘坐标(单位:微米)
焊盘(1) 类型 说明 X 最小值 Y 最小值 X 最大值 Y 最大值
编号 名称
1 OUT A 输出 通道 A 的输出 1791.042 7290.340 1901.751 7401.049
2 –IN A 输入 通道 A 的反相输入 1701.719 6111.536 1807.397 6217.213
3 +IN A 输入 通道 A 的非反相输入 1701.719 5326.505 1812.429 5437.215
4 V+ 正(最高)电源 1555.784 4390.507 1661.461 4498.700
5 +IN B 输入 通道 B 的非反相输入 1706.752 3462.057 1807.397 3562.702
6 –IN B 输入 通道 B 的反相输入 1701.719 2671.994 1807.397 2777.671
7 OUT B 输出 通道 B 的输出 1796.074 1498.222 1896.719 1598.867
8 OUT C 输出 通道 C 的输出 3278.071 1498.222 3383.748 1603.900
9 –IN C 输入 通道 C 的反相输入 3362.361 2671.994 3473.071 2782.704
10 +IN C 输入 通道 C 的非反相输入 3367.393 3462.057 3473.071 3567.734
11 V– 负(最低)电源 3407.651 4391.765 3513.329 4497.442
12 +IN D 输入 通道 D 的非反相输入 3367.393 5331.537 3468.038 5432.182
13 –IN D 输入 通道 D 的反相输入 3362.361 6111.536 3468.038 6217.213
14 OUT D 输出 通道 D 的输出 3273.039 7290.340 3383.748 7401.049
基板必须偏置到 V–,即负(最低)电源。
