6.9 典型特性

TA = 25°C，VS = ±18V，VCM = VS/2，RL = 10kΩ 且连接至 VS/2，且 CL = 100pF（除非另有说明）

表 6-1 图形表
说明 图表
失调电压产生分布 图 6-1，图 6-2，图 6-3，图 6-4，图 6-5，图 6-6
失调电压漂移分配 图 6-7、图 6-8，
失调电压与温度间的关系 图 6-9、图 6-10
失调电压与共模电压间的关系 图 6-11、图 6-12
失调电压与电源间的关系 图 6-13
开环增益和相位与频率间的关系 图 6-14
闭环增益和相位与频率间的关系 图 6-15
输入偏置电流与共模电压间的关系 图 6-16
输入偏置电流与温度间的关系 图 6-17
输出电压摆幅与输出电流间的关系（最大电源电压） 图 6-18、图 6-19
CMRR 和 PSRR 与频率间的关系 图 6-20
CMRR 与温度间的关系 图 6-21
PSRR 与温度间的关系 图 6-22
0.1Hz 至 10Hz 噪声 图 6-23
输入电压噪声频谱密度与频率间的关系 图 6-24
THD+N 比与频率间的关系 图 6-25
THD+N 与输出幅度间的关系 图 6-26
静态电流与电源电压间的关系 图 6-27
静态电流与温度间的关系 图 6-28
开环增益与温度间的关系 图 6-29、图 6-30
开环输出阻抗与频率间的关系 图 6-31
小信号过冲与容性负载间的关系（输出阶跃为 100mV） 图 6-32，图 6-33
无相位反转 图 6-34
过载恢复 图 6-35
小信号阶跃响应 (100mV) 图 6-36、图 6-37
大信号阶跃响应 图 6-38, 图 6-39
建立时间 图 6-40、图 6-41、图 6-42、图 6-43
短路电流与温度间的关系 图 6-44
最大输出电压与频率间的关系 图 6-45
传播延迟上升沿 图 6-46
传播延迟下降沿 图 6-47
TA = 25°C
图 6-1 失调电压生产分配
TA = 85°C
图 6-3 失调电压生产分配
TA = -25°C
图 6-5 失调电压生产分配
TA = –40°C 至 +125°C，SOIC 封装

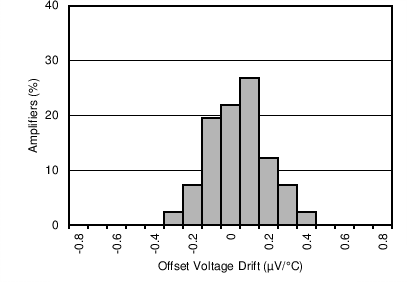

图 6-7 失调电压漂移分配
统计分布

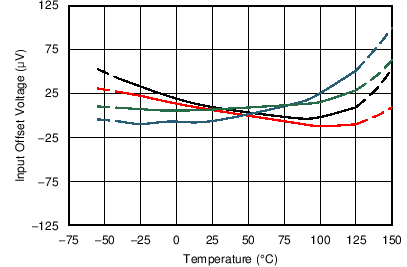

图 6-9 失调电压与温度间的关系

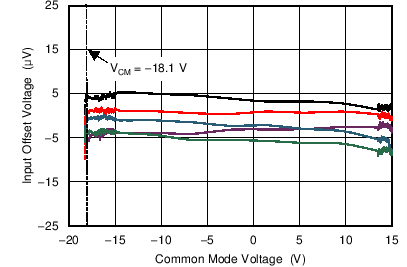

图 6-11 失调电压与共模电压间的关系
30 个典型芯片
图 6-13 失调电压与电源间的关系
图 6-15 闭环增益与频率间的关系

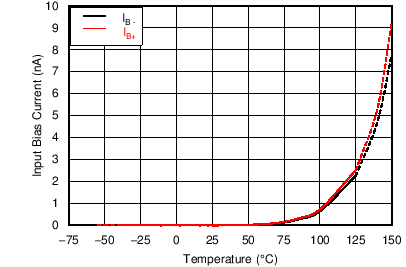

图 6-17 输入偏置电流与温度间的关系
灌电流
图 6-19 输出电压摆幅
与输出电流间的关系

图 6-21 CMRR 与温度间的关系

图 6-23 0.1Hz 至 10Hz 噪声

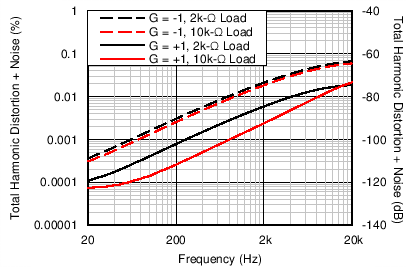

图 6-25 THD+N 与频率间的关系

图 6-27 静态电流与电源电压间的关系
RL = 10kΩ

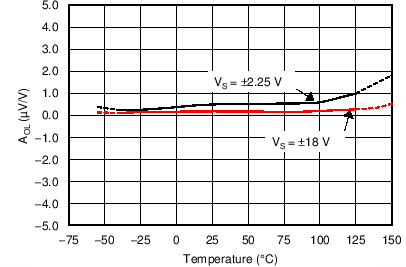

图 6-29 开环增益与温度间的关系

图 6-31 开环输出阻抗
与频率间的关系
G = –1，100mV 输出阶跃

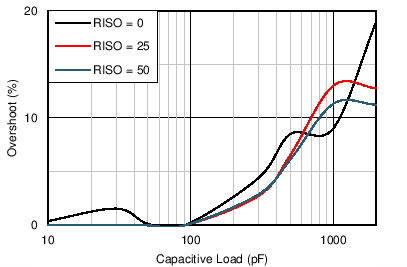

图 6-33 小信号过冲
与容性负载间的关系
VS = ±18V, G = –10V/V
图 6-35 过载恢复
G = –1，RL = 1kΩ，CL = 10pF

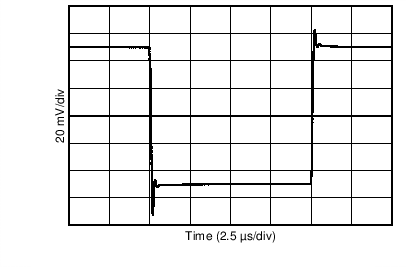

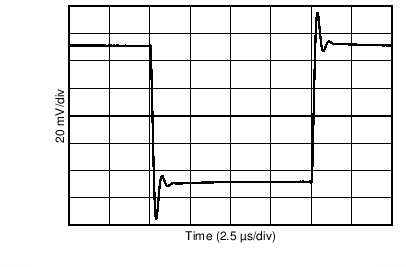

图 6-37 小信号阶跃响应
G = –1，RL = 1kΩ，CL = 10pF

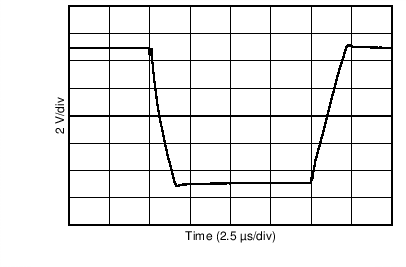

图 6-39 大信号阶跃响应
增益 = 1，2V 阶跃，下降，t = 0µs 时施加阶跃
图 6-41 0.01% 稳定时间
增益 = 1，5V 阶跃，下降，t = 0µs 时施加阶跃
图 6-43 0.01% 稳定时间

图 6-45 最大输出电压与频率间的关系

图 6-47 传播延迟下降沿
TA = 125°C
图 6-2 失调电压生产分配
TA = 0°C
图 6-4 失调电压生产分配
TA = -40°C
图 6-6 失调电压生产分配
TA = 0°C 至 85°C，SOIC 封装

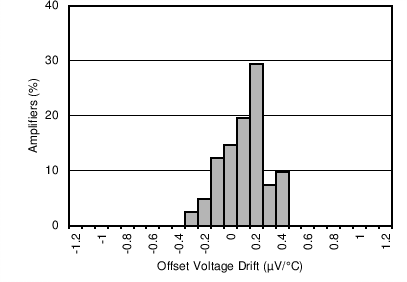

图 6-8 失调电压漂移分配
4 个典型芯片
图 6-10 失调电压与温度间的关系

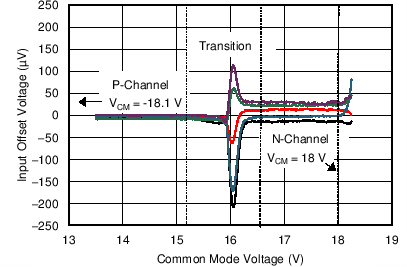

图 6-12 失调电压与共模电压间的关系（转换区域）

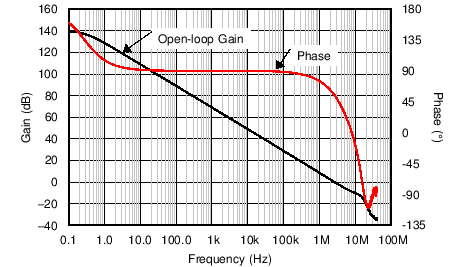

图 6-14 开环增益和相位
与频率间的关系
图 6-16 输入偏置电流
与共模电压间的关系
拉电流
图 6-18 输出电压摆幅
与输出电流间的关系

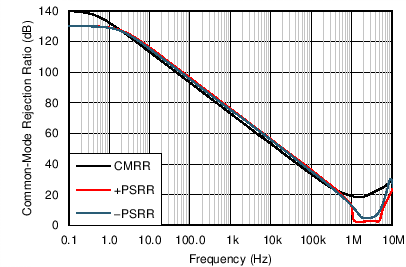

图 6-20 CMRR 和 PSRR 与频率间的关系

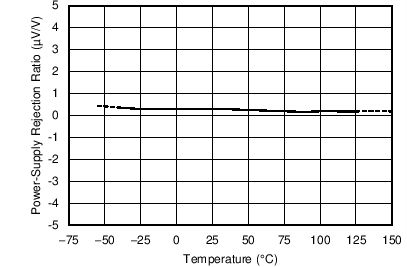

图 6-22 PSRR 与温度间的关系

图 6-24 输入电压噪声频谱密度与频率间的关系

图 6-26 THD+N 与输出幅度间的关系

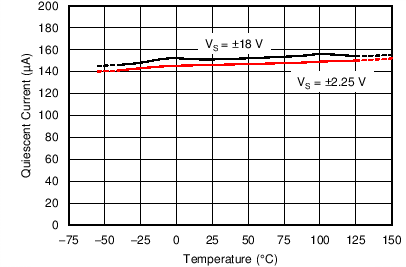

图 6-28 静态电流与温度间的关系
RL = 2kΩ
图 6-30 开环增益与温度间的关系
G = 1，100mV 输出阶跃
图 6-32 小信号过冲
与容性负载间的关系（100mV 输出阶跃）

图 6-34 无相位反转
G = 1，CL = 10pF
图 6-36 小信号阶跃响应
G = 1，CL = 10pF
图 6-38 大信号阶跃响应
增益 = 1，2V 阶跃，上升，t = 0µs 时施加阶跃
图 6-40 0.01% 稳定时间
增益 = 1，5V 阶跃，上升，t = 0µs 时施加阶跃
图 6-42 0.01% 稳定时间

图 6-44 短路电流与温度间的关系

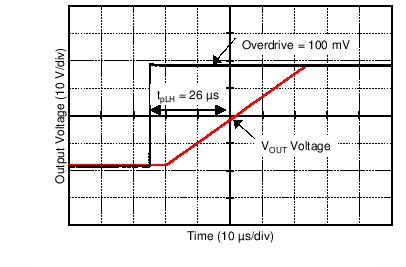

图 6-46 传播延迟上升沿
