ZHCSEE4D December 2015 – August 2021 OPA191 , OPA2191 , OPA4191
PRODUCTION DATA
图 5-1 OPA191 DBV(5 引脚 SOT)封装,
图 5-2 OPA191 D(8 引脚 SOIC)和 | 引脚 | I/O | 说明 | ||
|---|---|---|---|---|
| 名称 | OPA191 | |||
| D (SOIC)、 DGK (VSSOP) |
DBV (SOT) | |||
| +IN | 3 | 3 | I | 同相输入 |
| –IN | 2 | 4 | I | 反相输入 |
| NC | 1、5、8 | — | — | 未进行内部电路连接(可以悬空) |
| OUT | 6 | 1 | O | 输出 |
| V+ | 7 | 5 | — | 正(最高)电源 |
| V– | 4 | 2 | — | 负(最低)电源 |
图 5-3 OPA2191 D(8 引脚 SOIC)和

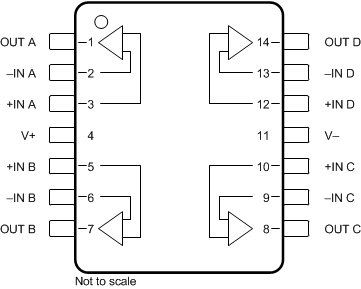

图 5-4 OPA4191 D(14 引脚 SOIC)和

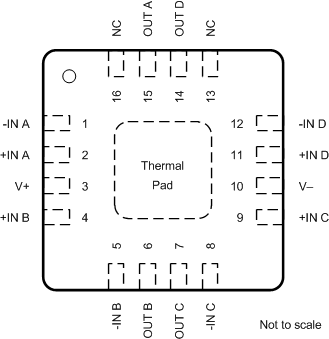

图 5-5 OPA4191 RUM(16 引脚 WQFN,带有外露散热焊盘)封装,顶视图| 引脚 | I/O | 说明 | |||
|---|---|---|---|---|---|
| 名称 | OPA2191 | OPA4191 | |||
| D (SOIC)、 DGK (VSSOP) |
D (SOIC)、 PW (TSSOP) |
RUM (QFN) | |||
| +IN A | 3 | 3 | 2 | I | 同相输入,通道 A |
| +IN B | 5 | 5 | 4 | I | 同相输入,通道 B |
| +IN C | — | 10 | 9 | I | 同相输入,通道 C |
| +IN D | — | 12 | 11 | I | 同相输入,通道 D |
| –IN A | 2 | 2 | 1 | I | 反相输入,通道 A |
| –IN B | 6 | 6 | 5 | I | 反相输入,通道 B |
| –IN C | — | 9 | 8 | I | 反相输入,通道 C |
| –IN D | — | 13 | 12 | I | 反相输入,通道 D |
| OUT A | 1 | 1 | 15 | O | 输出,通道 A |
| OUT B | 7 | 7 | 6 | O | 输出,通道 B |
| OUT C | — | 8 | 7 | O | 输出,通道 C |
| OUT D | — | 14 | 14 | O | 输出,通道 D |
| V+ | 8 | 4 | 3 | — | 正(最高)电源 |
| V– | 4 | 11 | 10 | — | 负(最低)电源 |
