ZHCSID8C January 2009 – January 2016 OPA2348-Q1 , OPA348-Q1 , OPA4348-Q1

PRODUCTION DATA.

T_A = 25°C 时，R_L = 100kΩ 连接至 V_S/2，V_OUT = V_S/2（除非另有说明）。

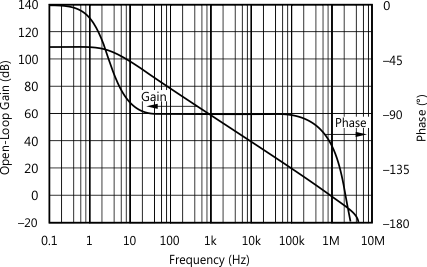

Figure 1. 开环增益和相位与频率间的关系

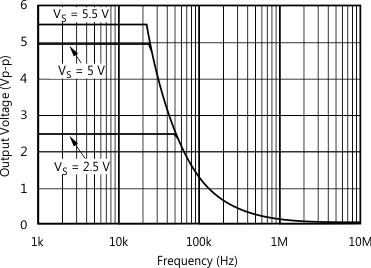

Figure 3. 最大输出电压与频率间的关系

Figure 5. 静态电流和短路电流
与电源电压间的关系

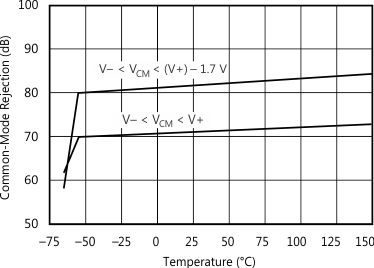

Figure 7. 共模抑制与温度间的关系

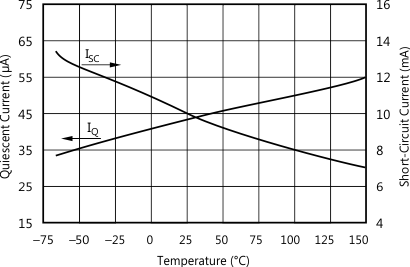

Figure 9. 静态电流和短路电流
与温度间的关系

封装单元的典型产生分布图。

Figure 11. 失调电压分布

Figure 13. 小信号过冲与负载电容间的关系

G = 1V/V

R_L = 100kΩ

C_L = 100pF

Figure 15. 小信号阶跃响应

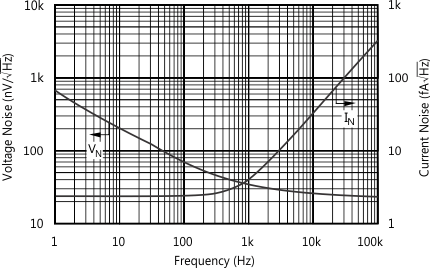

Figure 17. 输入电流和电压噪声频谱密度与频率间的关系

Figure 2. PSRR 和 CMRR 与频率间的关系

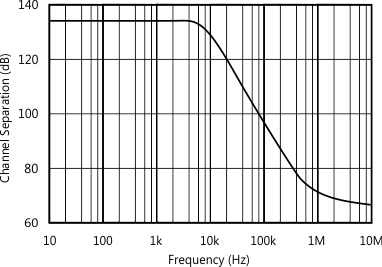

Figure 4. 通道分离与频率间的关系

与 = ±2.5V

Figure 6. 输出电压摆幅与输出电流间的关系

Figure 8. 开环增益和 PSRR 与温度间的关系

Figure 10. 输入偏置 (I_B) 电流与温度间的关系

封装单元的典型产生分布图。

Figure 12. 失调电压漂移幅度
产生分布图

G = ±5V/V，R_FB = 100kΩ

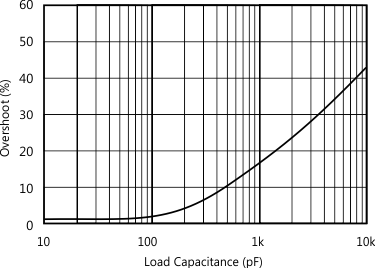

Figure 14. 过冲百分比与负载电容间的关系

G = 1V/V

R_L = 100kΩ

C_L = 100pF

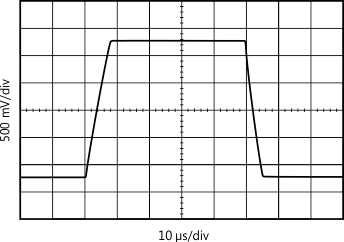

Figure 16. 大信号阶跃响应

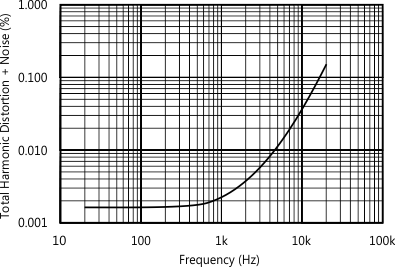

Figure 18. 总谐波失真 + 噪声与频率间的关系
