6.8 典型特性

TA = 25°C，VS = ±18V，且 RL = 10kΩ（除非另有说明）。

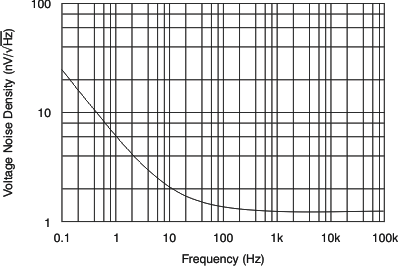

OPA211 OPA2211 tc_v_dens-frq_bos377.gif
Figure 1. 输入电压噪声密度与频率间的关系
OPA211 OPA2211 tc_thdn-frq_bos377.gif
Figure 3. THD + N 与频率间的关系
OPA211 OPA2211 tc_noise_bos377.gif
Figure 5. 0.1Hz 至 10Hz 噪声

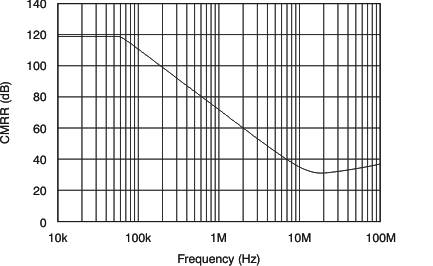

OPA211 OPA2211 tc_cmrr-frq_bos377.gif
Figure 7. 共模抑制比与频率间的关系
OPA211 OPA2211 tc_g_phase-frq_bos377.gif
Figure 9. 增益和相位与频率间的关系
OPA211 OPA2211 tc_histo_bos377.gif
Figure 11. 失调电压产生分布
OPA211 OPA2211 tc_ib_ios-tmp_bos377.gif
Figure 13. IB 和 IOS 电流与温度间的关系
OPA211 OPA2211 tc_vos_warmup_bos377.gif
Figure 15. VOS 预热
OPA211 OPA2211 tc_ios-vcm_bos377.gif

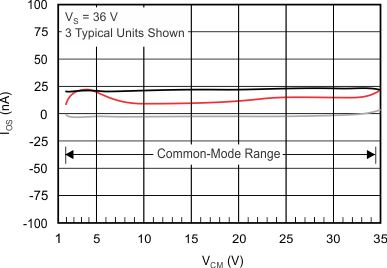

Figure 17. 输入失调电流与共模电压间的关系
OPA211 OPA2211 tc_ib-vcm_bos377.gif

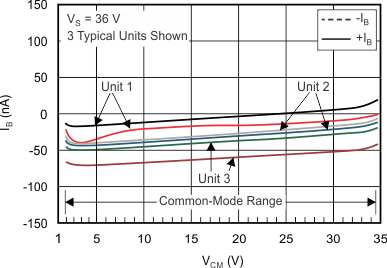

Figure 19. 输入偏置电流与共模电压间的关系
OPA211 OPA2211 tc_iq-vs_bos377.gif
Figure 21. 静态电流与电源电压间的关系
OPA211 OPA2211 tc_cur-tmp_bos377.gif
Figure 23. 短路电流与温度间的关系

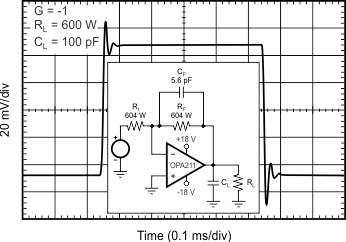

OPA211 OPA2211 tc_sm_step_100pf_n1_bos377.gif
(100mV)
Figure 25. 小信号阶跃响应
OPA211 OPA2211 tc_sm_step_100pf_p1_bos377.gif
(100mV)
Figure 27. 小信号阶跃响应

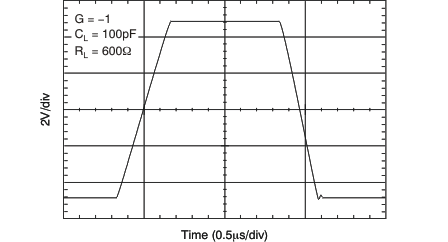

OPA211 OPA2211 tc_lg_step_n1_bos377.gif
Figure 29. 大信号阶跃响应
OPA211 OPA2211 tc_lg_pos_100_bos377.gif
10 VPP CL = 100pF)

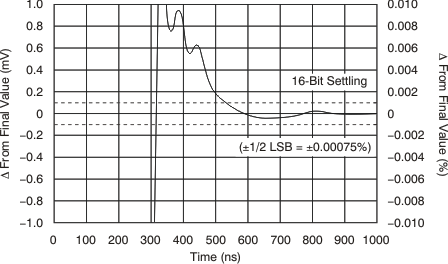

Figure 31. 大信号正极性建立时间
OPA211 OPA2211 tc_lg_neg_100_bos377.gif
10 VPP CL = 100pF
Figure 33. 大信号负极性建立时间
OPA211 OPA2211 tc_neg_recov_bos377.gif

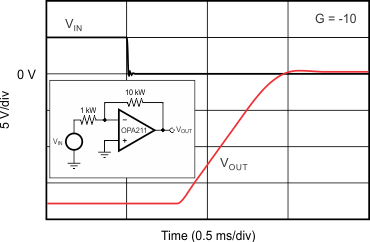

Figure 35. 负过载恢复
OPA211 OPA2211 tc_vo-io_claw_bos377.gif
Figure 37. 输出电压与输出电流间的关系

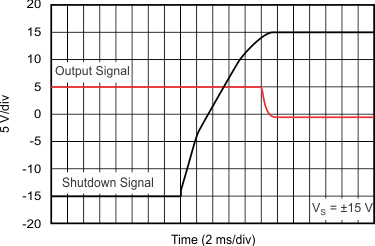

OPA211 OPA2211 tc_trans_off_bos377.gif
Figure 39. 关闭瞬态

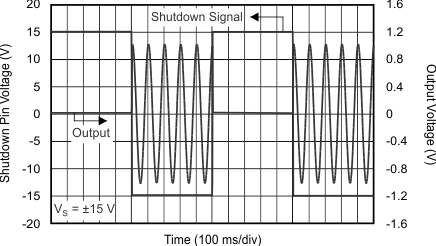

OPA211 OPA2211 tc_trans_on_off_bos377.gif
Figure 41. 导通和关闭瞬态
OPA211 OPA2211 tc_cur_dens-frq_bos377.gif
Figure 2. 输入电流噪声密度与频率间的关系

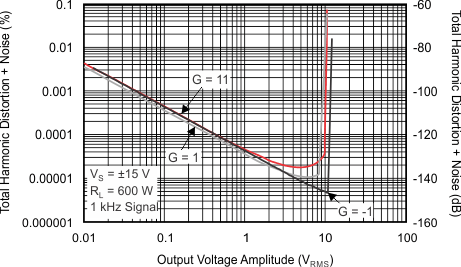

OPA211 OPA2211 tc_thdn-amp_bos377.gif
Figure 4. THD + N 与输出电压幅度间的关系
OPA211 OPA2211 tc_psrr-frq_bos377.gif
Figure 6. 电源抑制比与频率间的关系（以输入为基准）
OPA211 OPA2211 tc_oloop-frq_bos377.gif

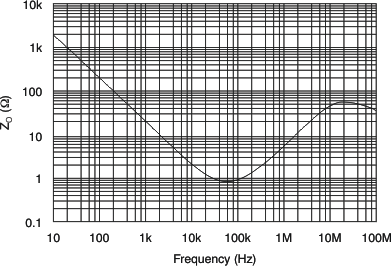

Figure 8. 开环输出阻抗与频率间的关系
OPA211 OPA2211 tc_oloop-tmp_bos377.gif

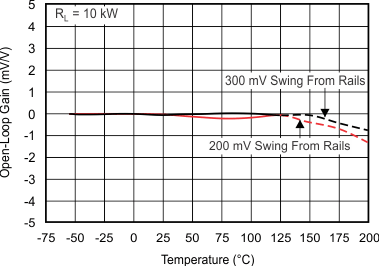

Figure 10. 开环增益与温度间的关系
OPA211 OPA2211 tc_histo_drift_bos377.gif

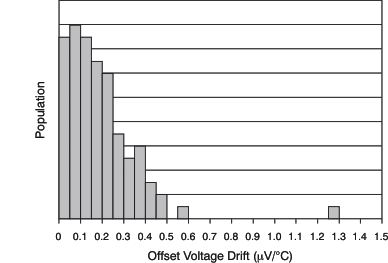

Figure 12. 失调电压温漂产生分布

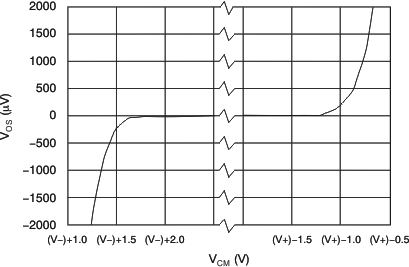

OPA211 OPA2211 tc_vo_vcm_bos377.gif
Figure 14. 失调电压与共模电压间的关系

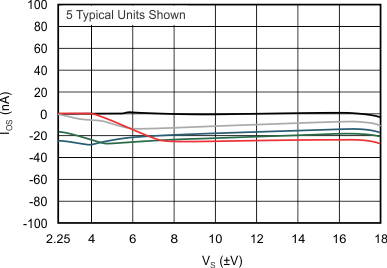

OPA211 OPA2211 tc_ios-vs_bos377.gif
Figure 16. 输入失调电流与电源电压间的关系
OPA211 OPA2211 tc_ib-vs_bos377.gif
Figure 18. 输入偏置电流与电源电压间的关系

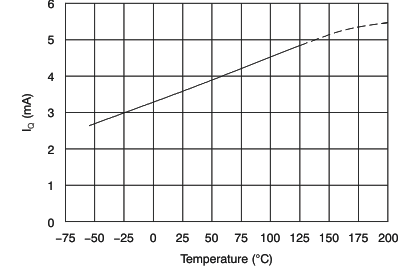

OPA211 OPA2211 tc_iq-tmp_bos377.gif
Figure 20. 静态电流与温度间的关系
OPA211 OPA2211 tc_norm_iq-t_bos377.gif
Figure 22. 标称静态电流与时间间的关系

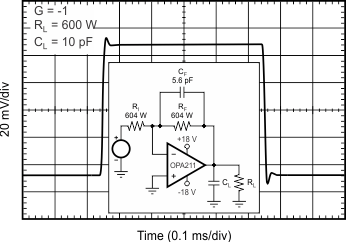

OPA211 OPA2211 tc_sm_step_10pf_n1_bos377.gif
Figure 24. 小信号阶跃响应 (100mV)
OPA211 OPA2211 tc_sm_step_10pf_p1_bos377.gif
(100mV)

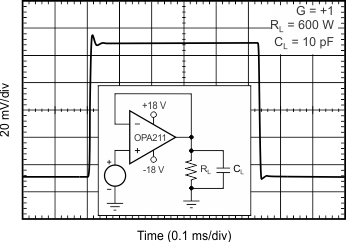

Figure 26. 小信号阶跃响应

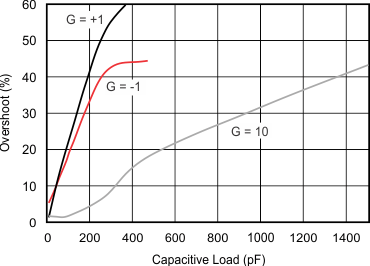

OPA211 OPA2211 tc_oshoot-cload_bos377.gif
(100mV 输出阶跃)
Figure 28. 小信号过冲与容性负载间的关系

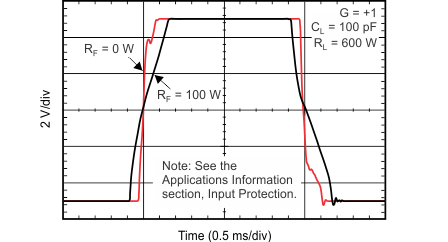

OPA211 OPA2211 tc_lg_step_p1_bos377.gif
Figure 30. 大信号阶跃响应

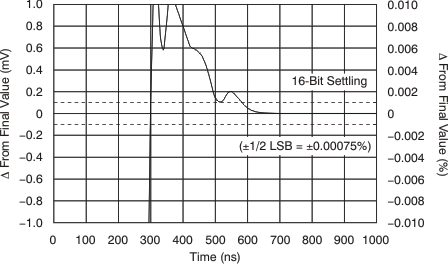

OPA211 OPA2211 tc_lg_pos_10_bos377.gif
10 VPP CL = 10pF
Figure 32. 大信号正极性建立时间

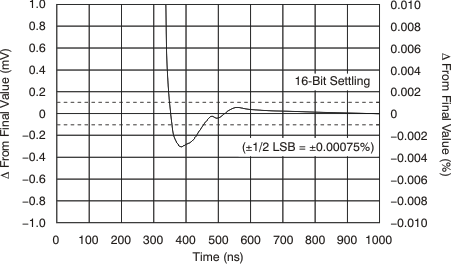

OPA211 OPA2211 tc_lg_neg_10_bos377.gif
10 VPP CL = 10pF
Figure 34. 大信号负极性建立时间
OPA211 OPA2211 tc_pos_recov_bos377.gif

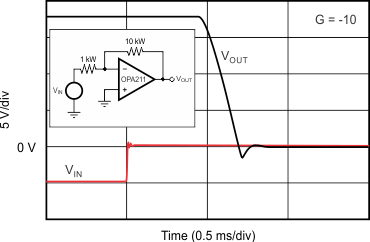

Figure 36. 正过载恢复

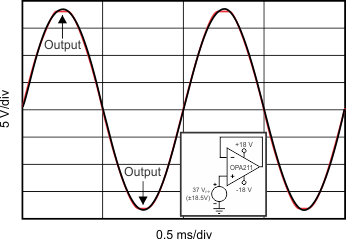

OPA211 OPA2211 tc_no_phase_bos377.gif
Figure 38. 无相位反转
OPA211 OPA2211 tc_trans_on_bos377.gif

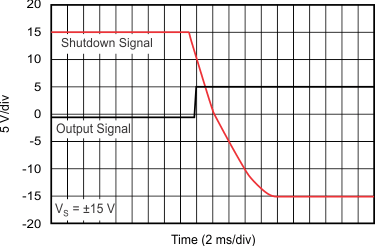

Figure 40. 导通瞬态
