at operating temperature T
J =
25°C, V
IN = V
OUT(NOM) + 1.0V or 2.5V (whichever is greater),
I
OUT = 1mA, ON/
OFF pin tied to V
IN,
C
IN = 1.0µF, and C
OUT = 4.7µF (unless otherwise
noted)

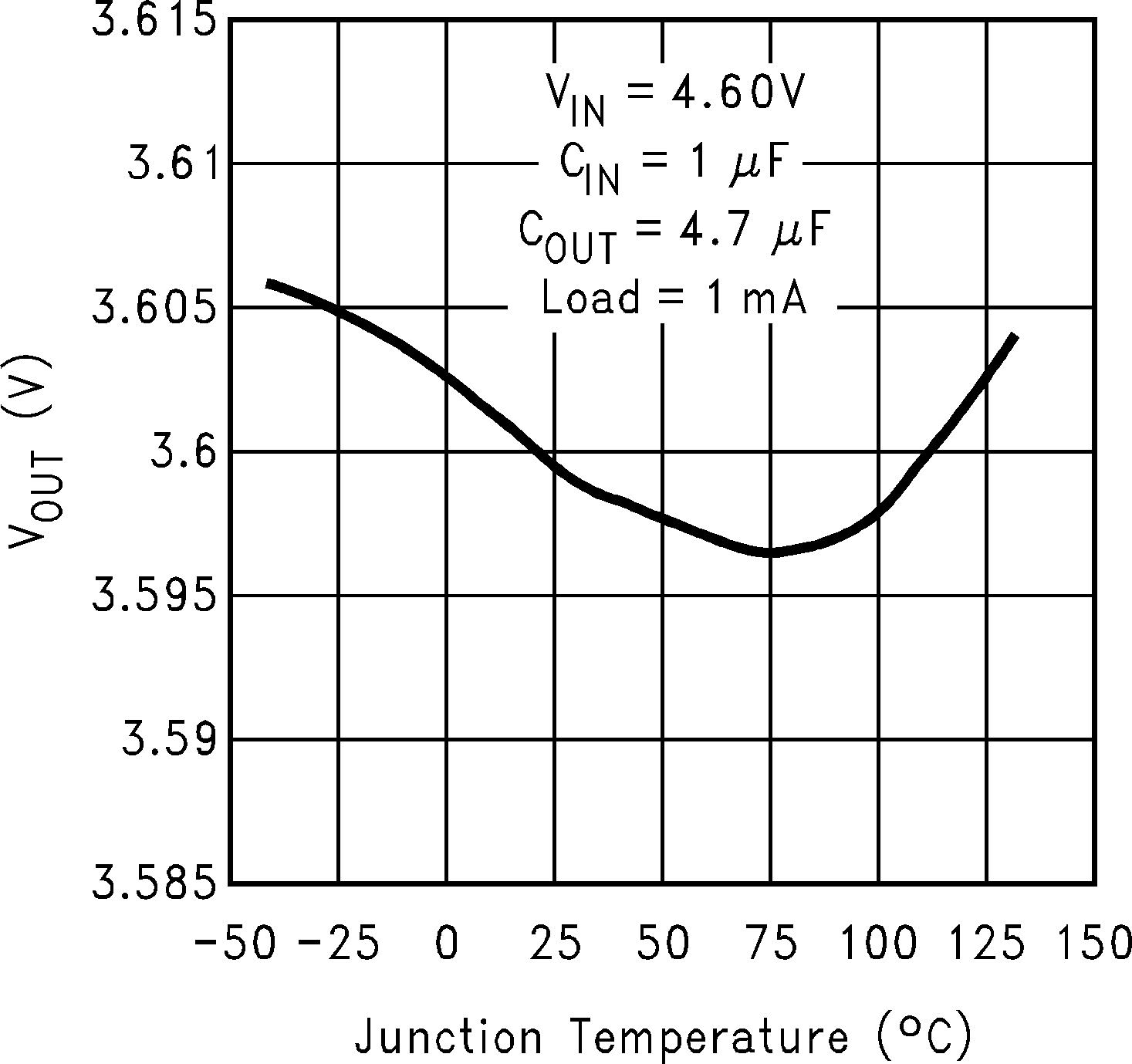

Figure 5-1 VOUT vs Temperature (Legacy Chip)
Figure 5-3 Short-Circuit Current vs Output Voltage (Legacy Chip)

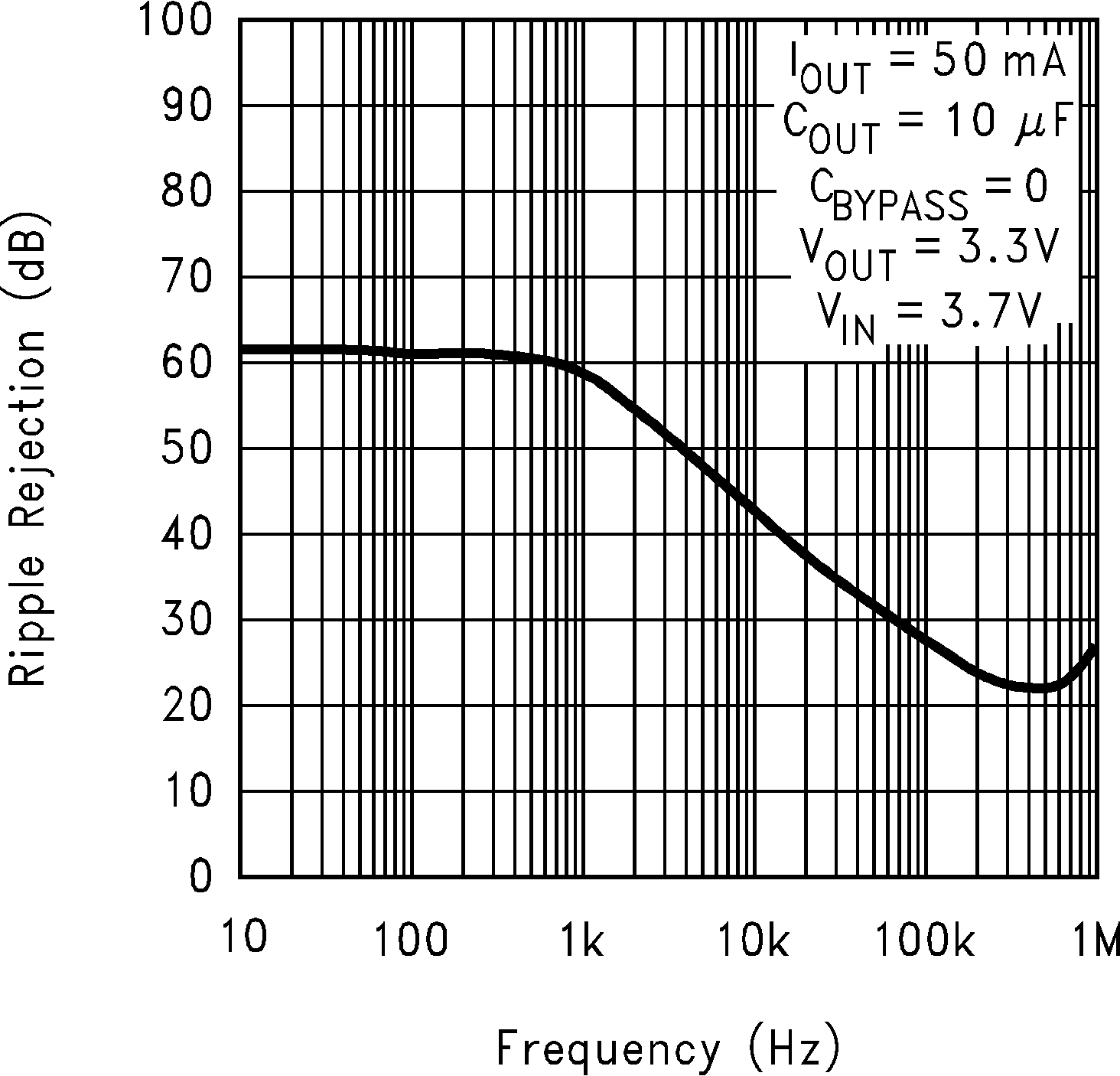

Figure 5-5 Ripple Rejection vs Frequency (Legacy Chip)

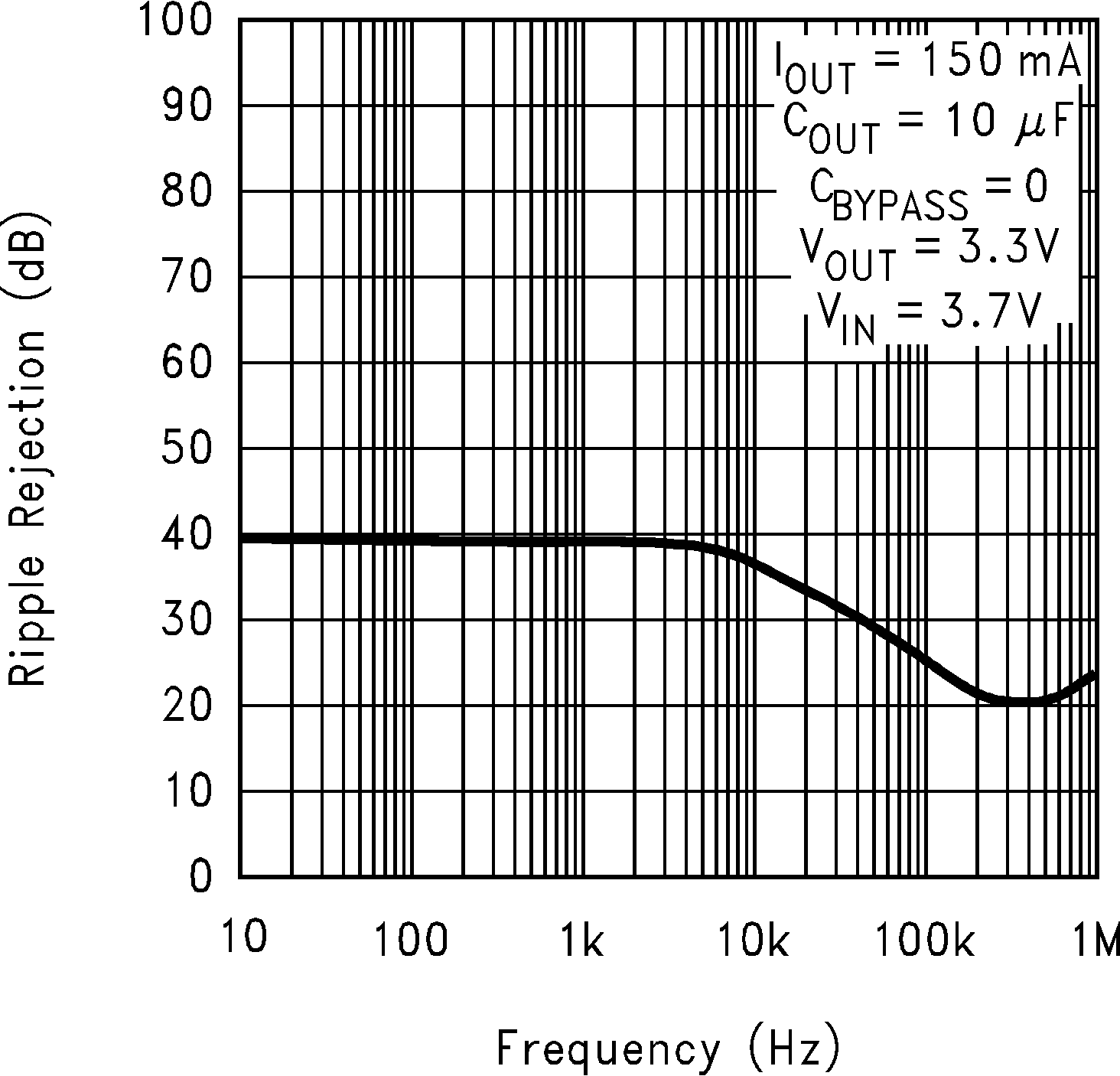

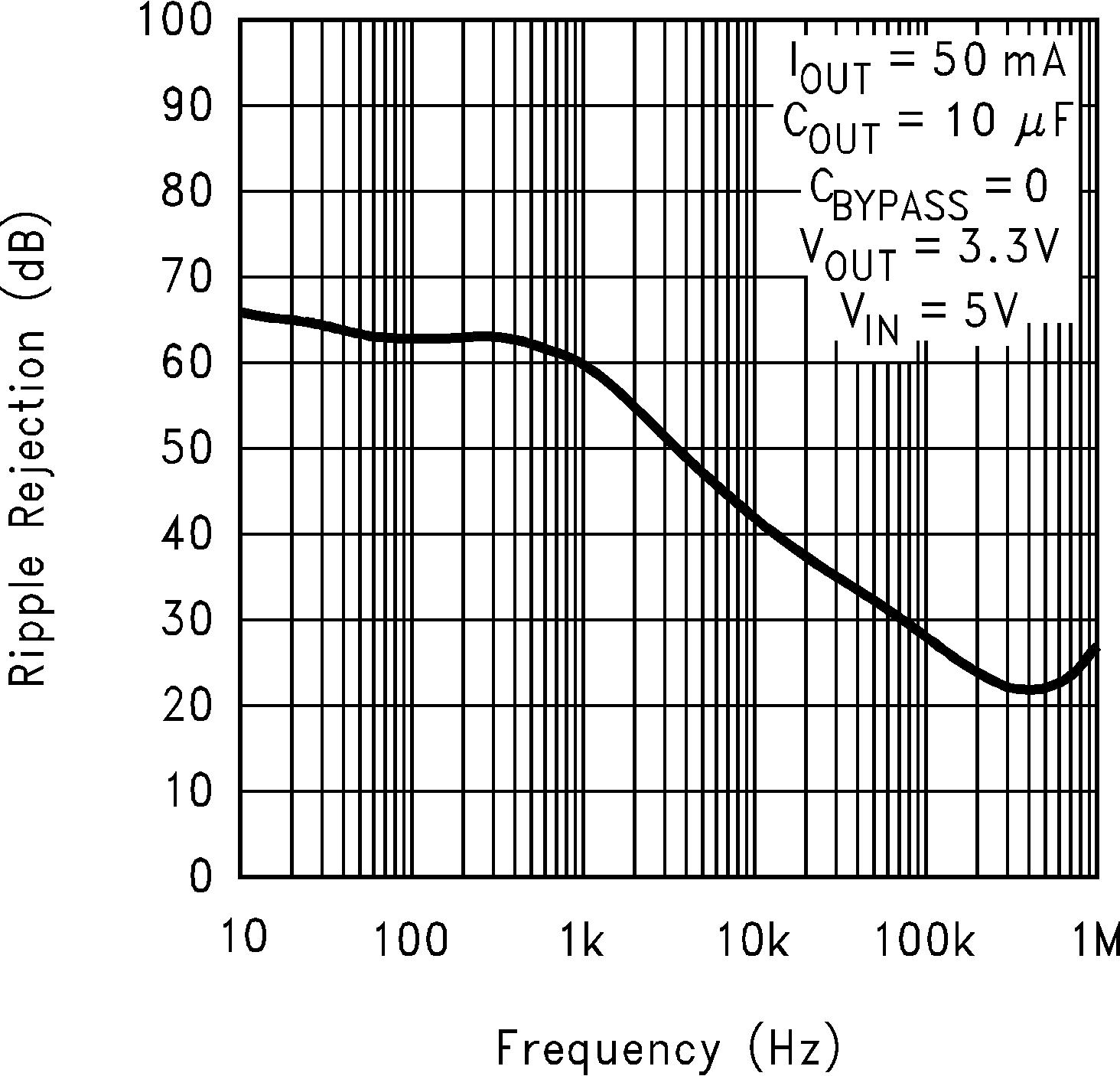

Figure 5-7 Ripple Rejection vs Frequency (Legacy Chip)
| VIN = 5V, VOUT = 3.3V,
COUT = 10μF, CBYP =
0nF |
Figure 5-9 Ripple Rejection vs
Frequency (New Chip)

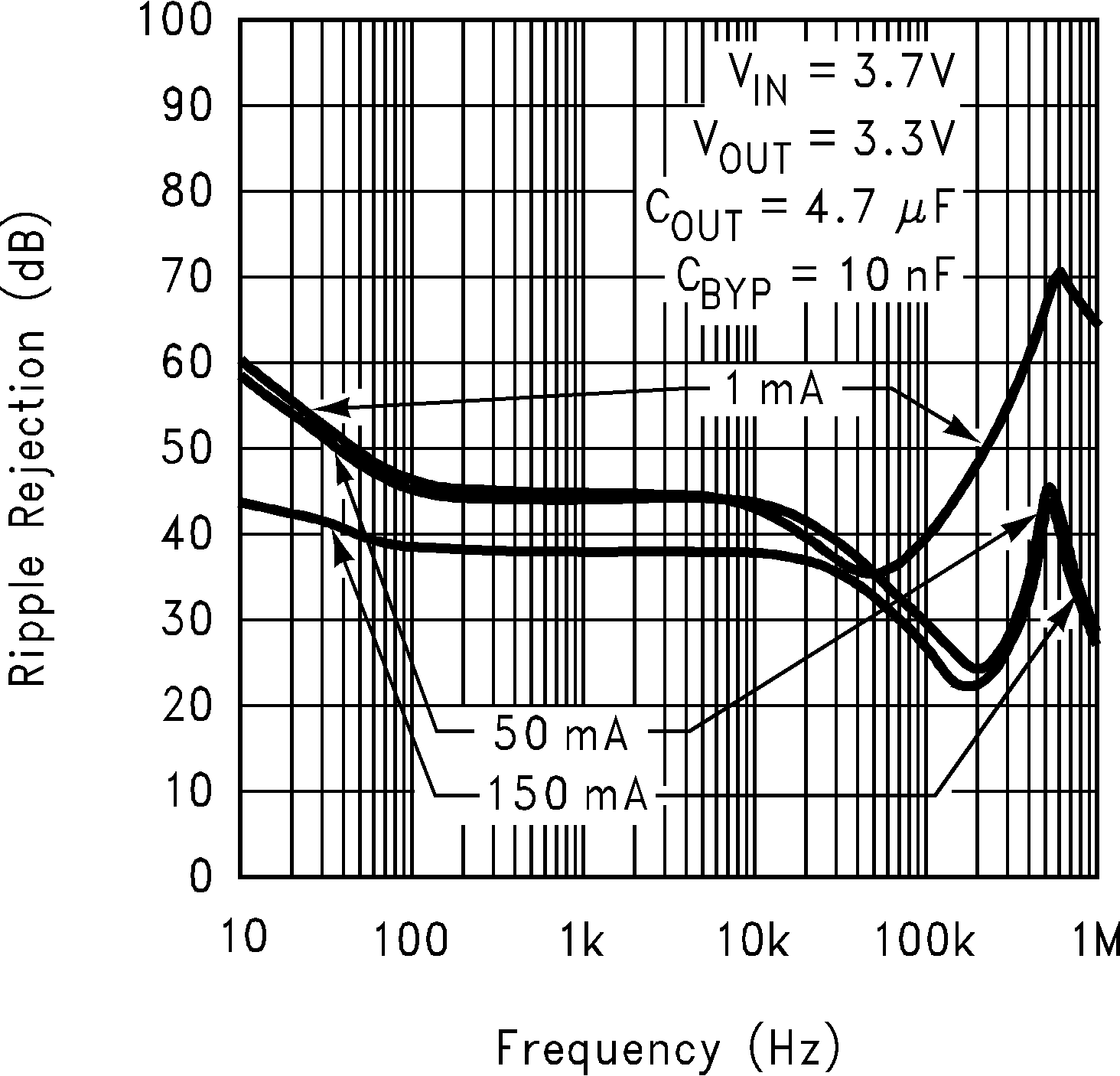

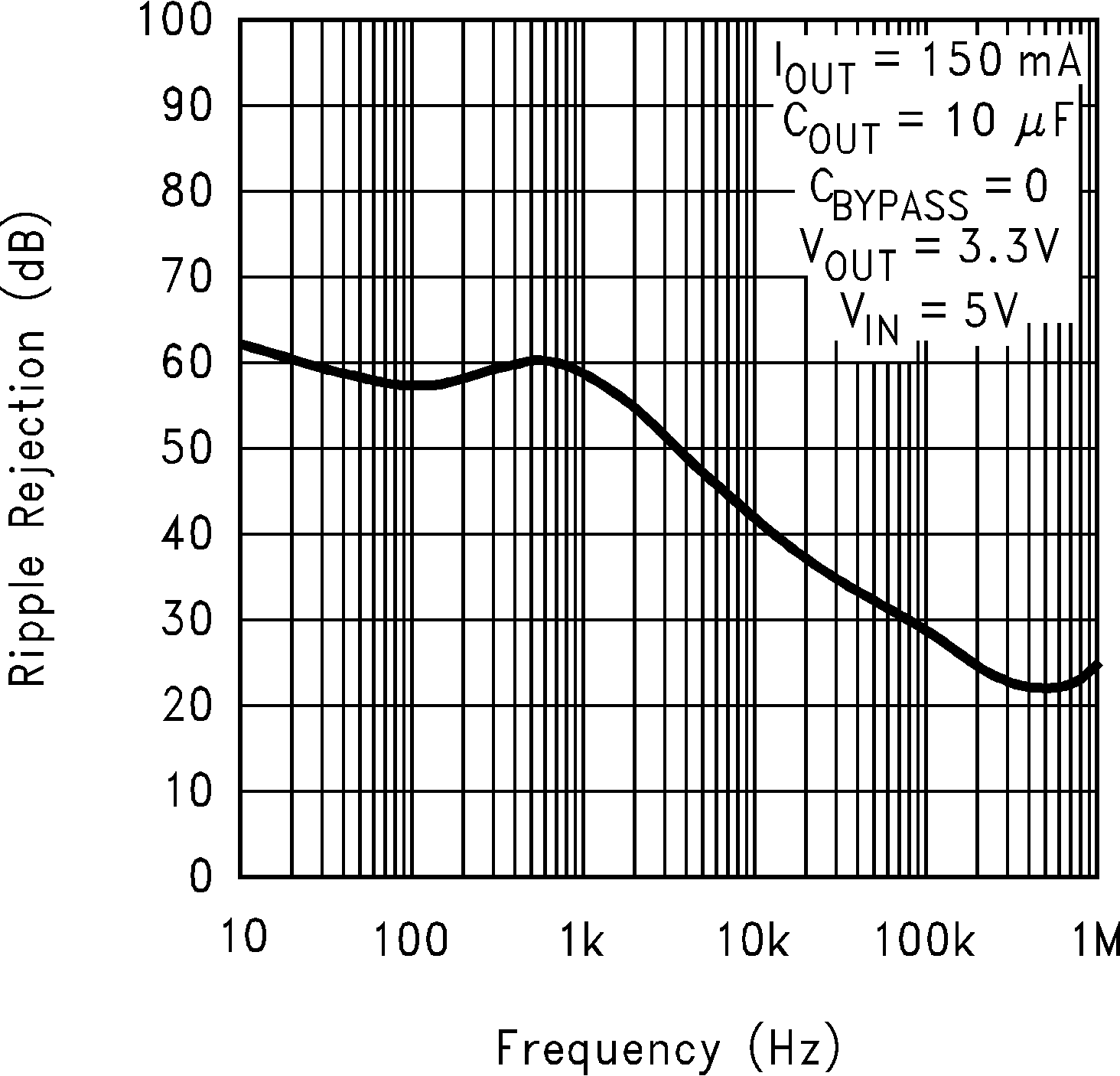

Figure 5-11 Ripple Rejection vs Frequency (Legacy Chip)

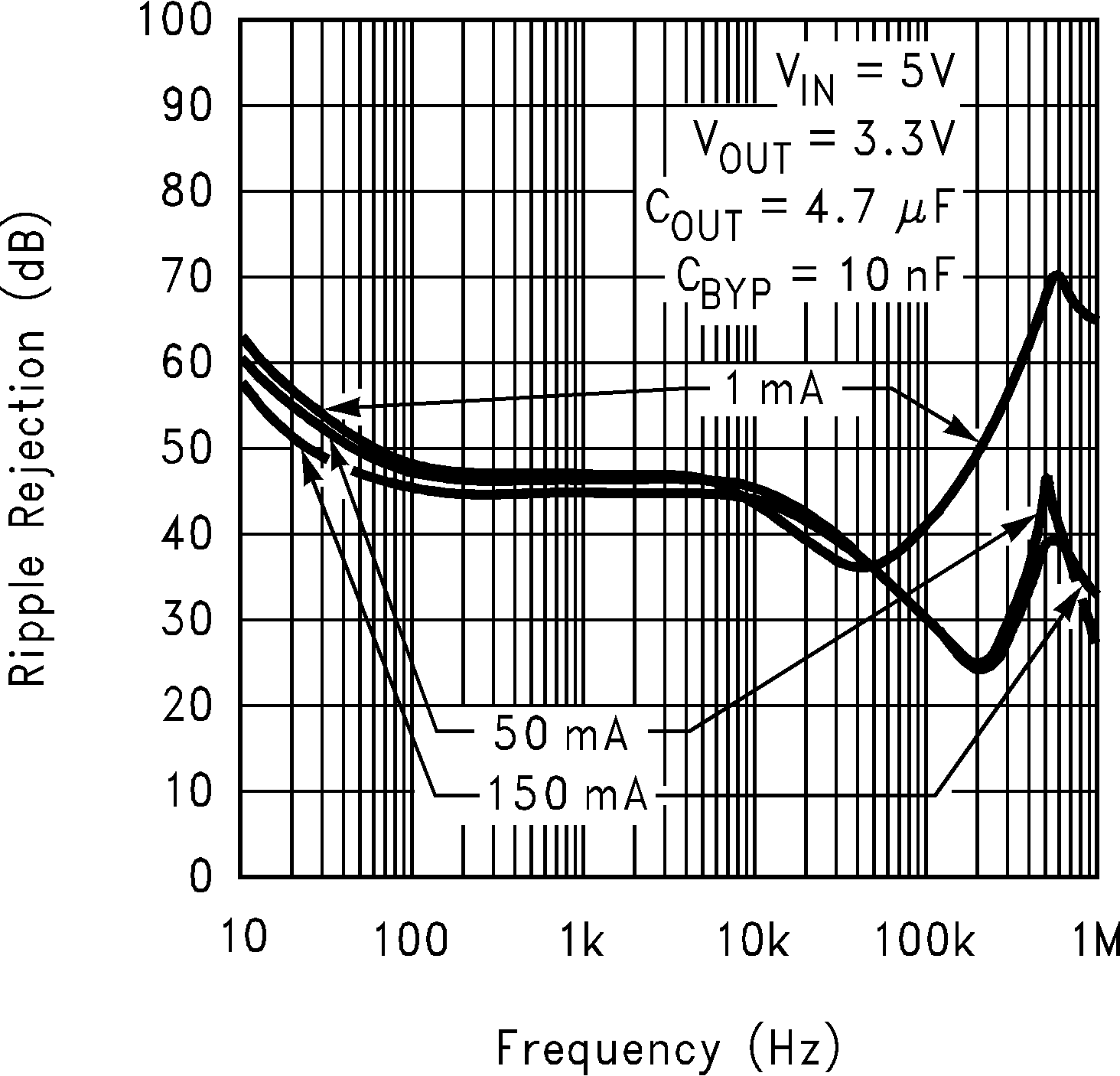

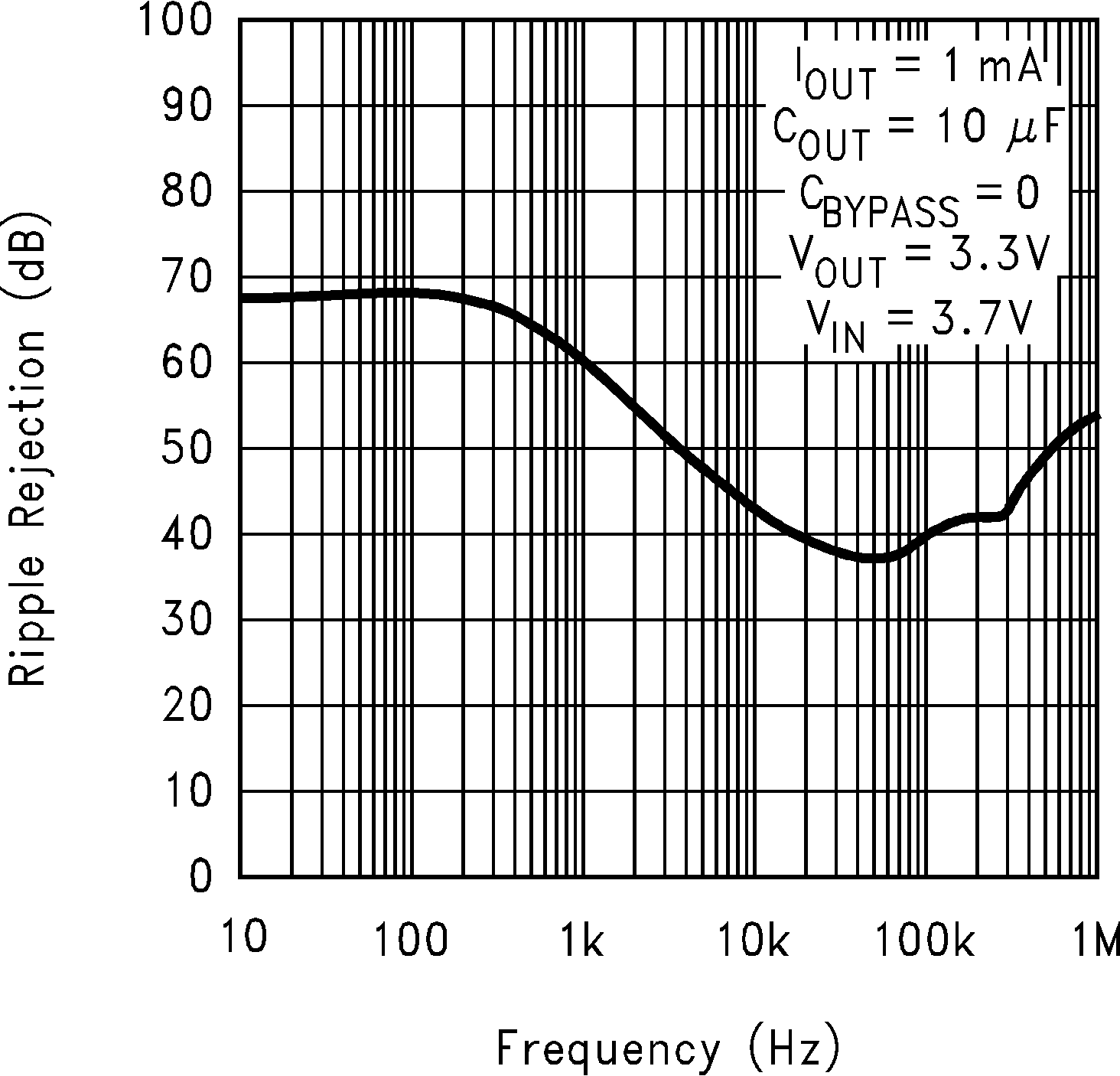

Figure 5-13 Ripple Rejection vs Frequency (Legacy Chip)

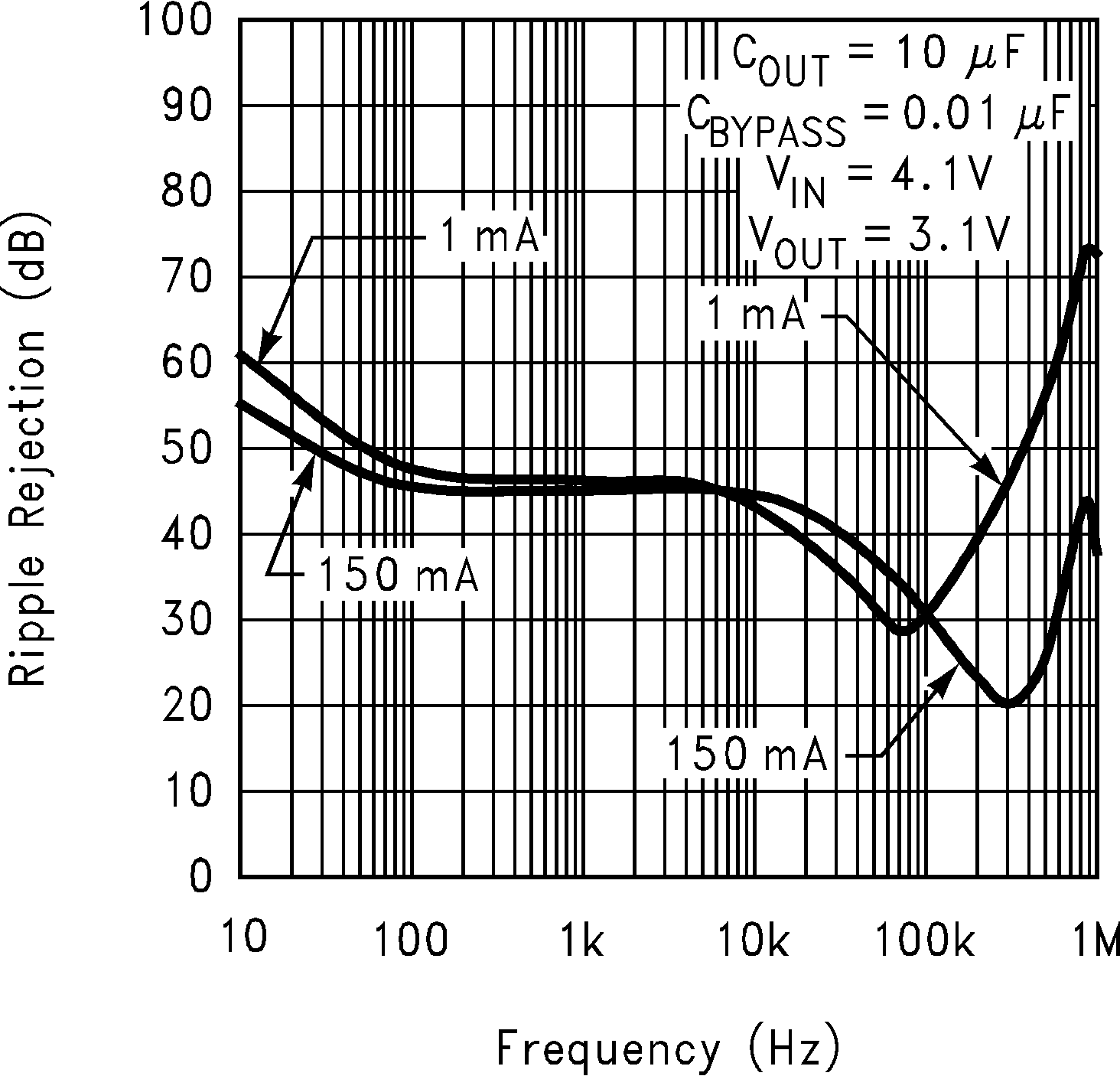

Figure 5-15 Ripple Rejection vs Frequency (Legacy Chip)

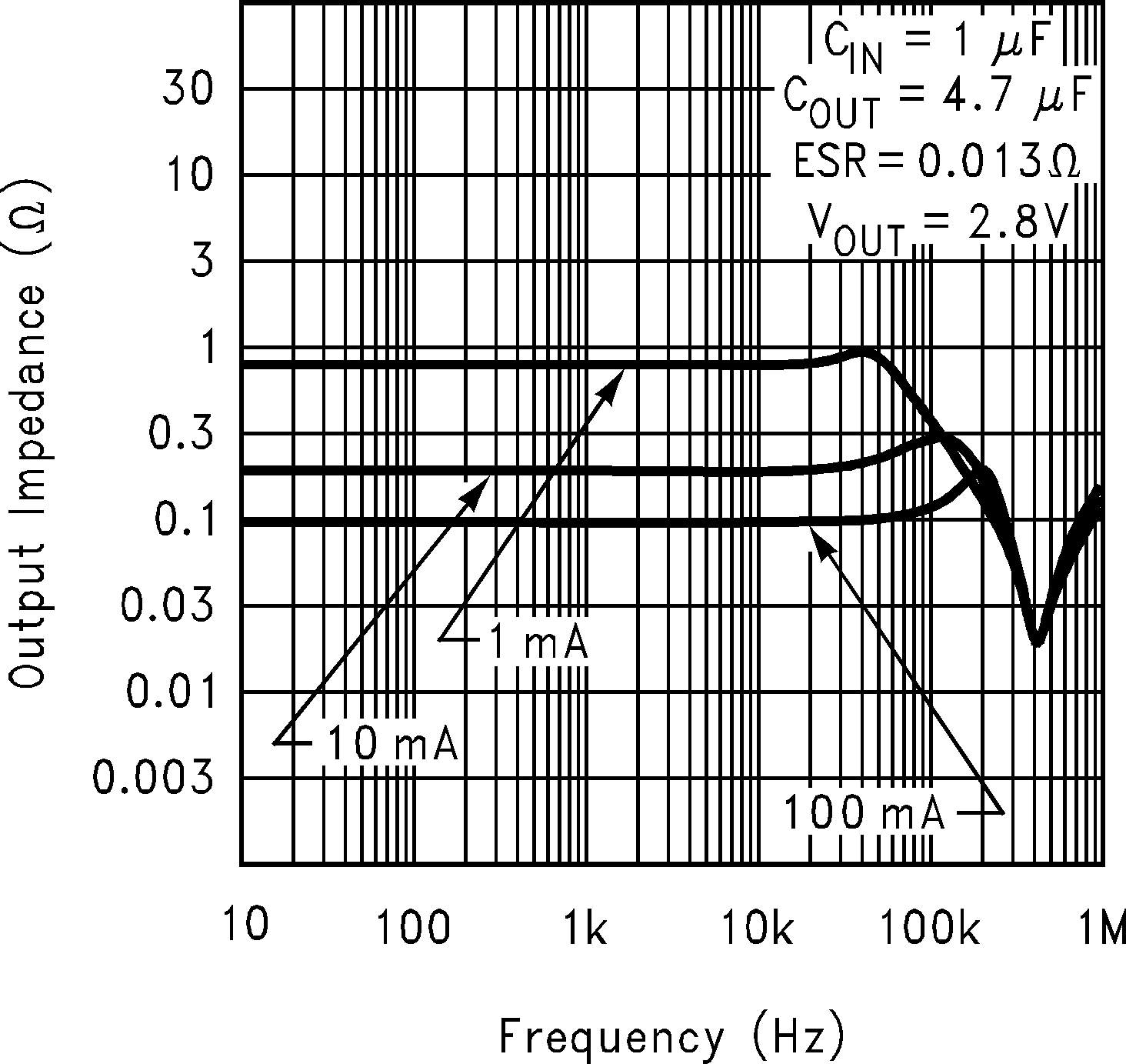

Figure 5-17 Output Impedance vs Frequency (Legacy Chip)

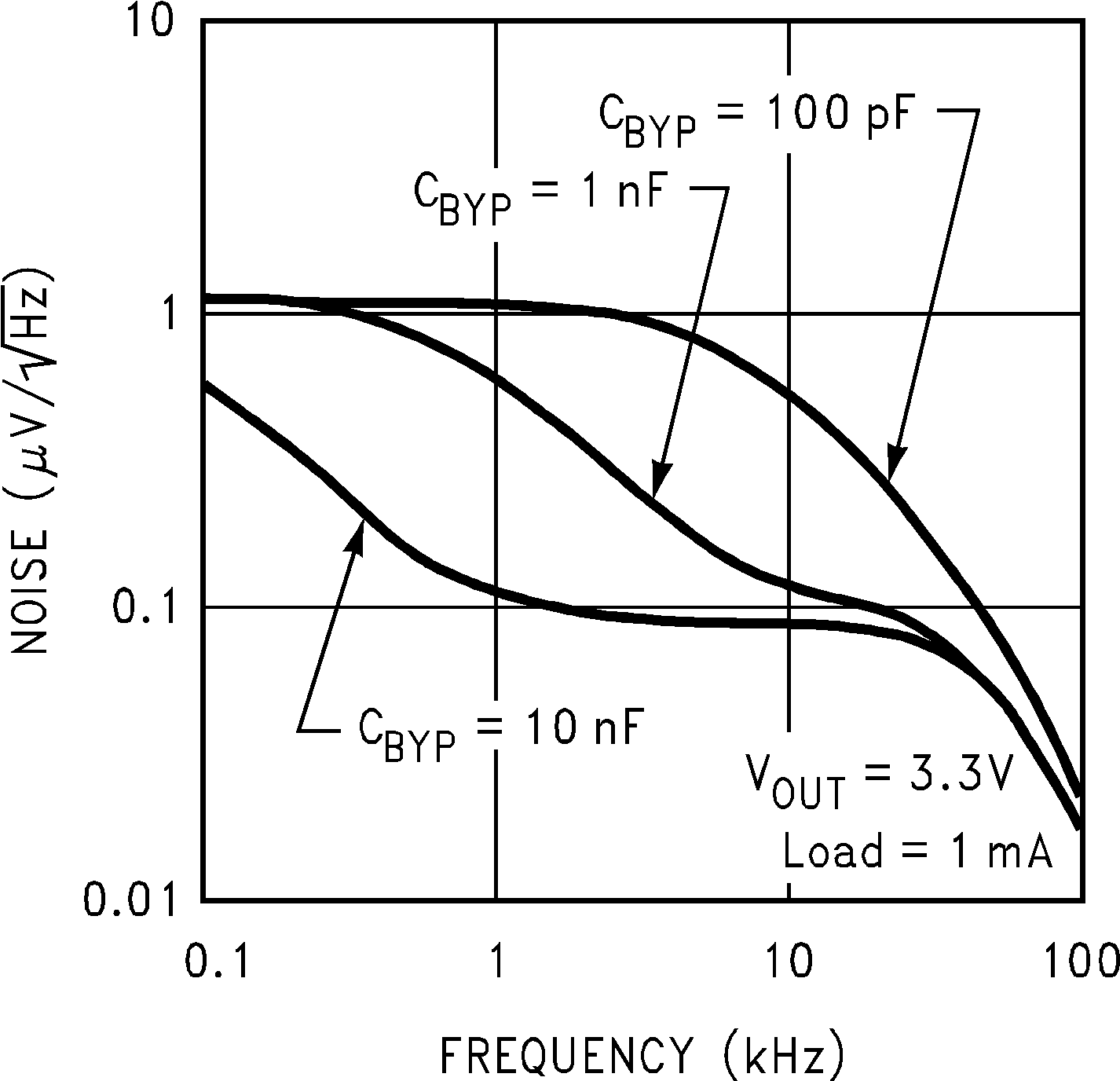

Figure 5-19 Output Noise Density (Legacy Chip)
Figure 5-21 Output Noise Density (Legacy Chip)

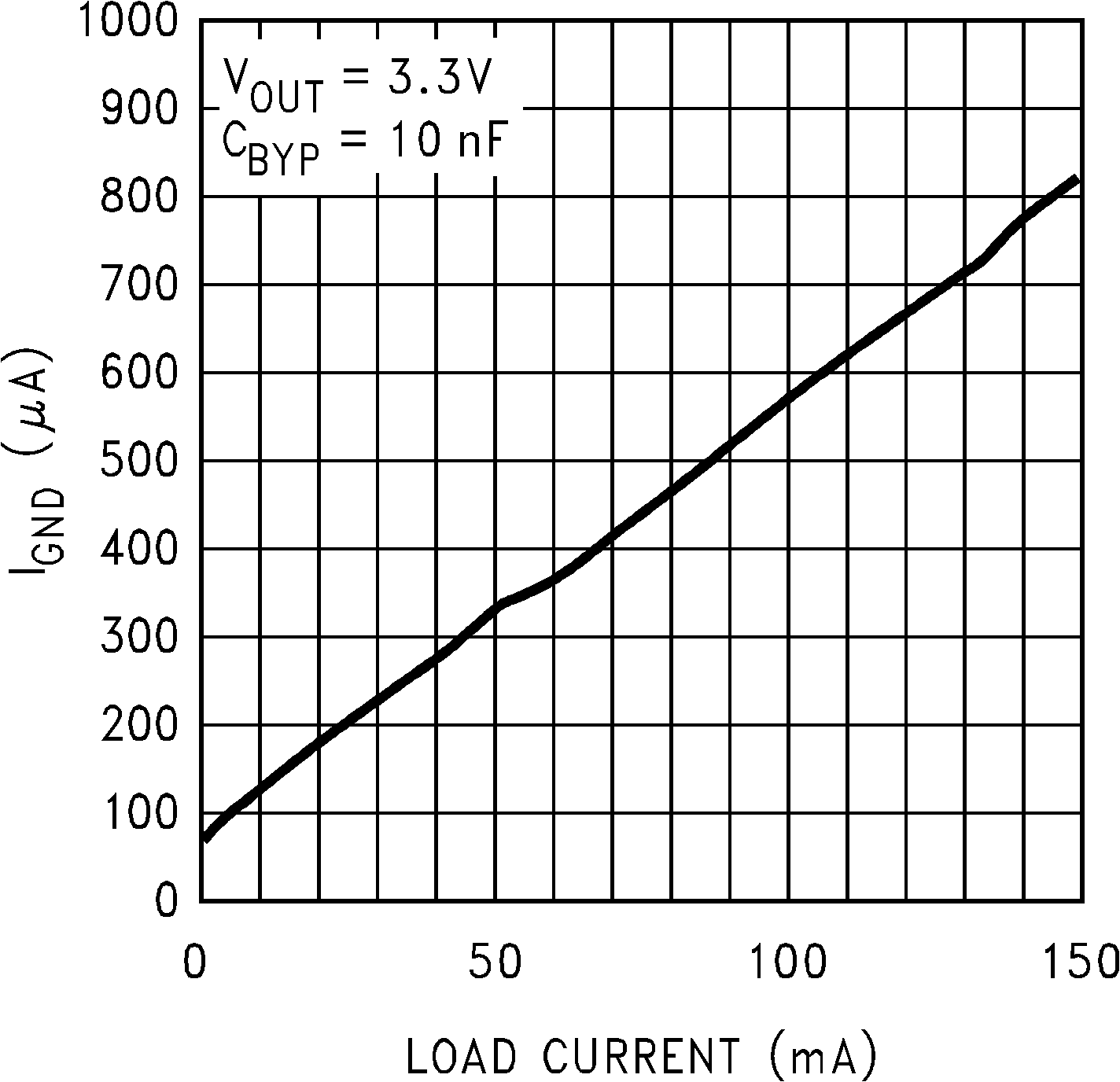

Figure 5-23 Ground Pin vs Load Current (Legacy Chip)

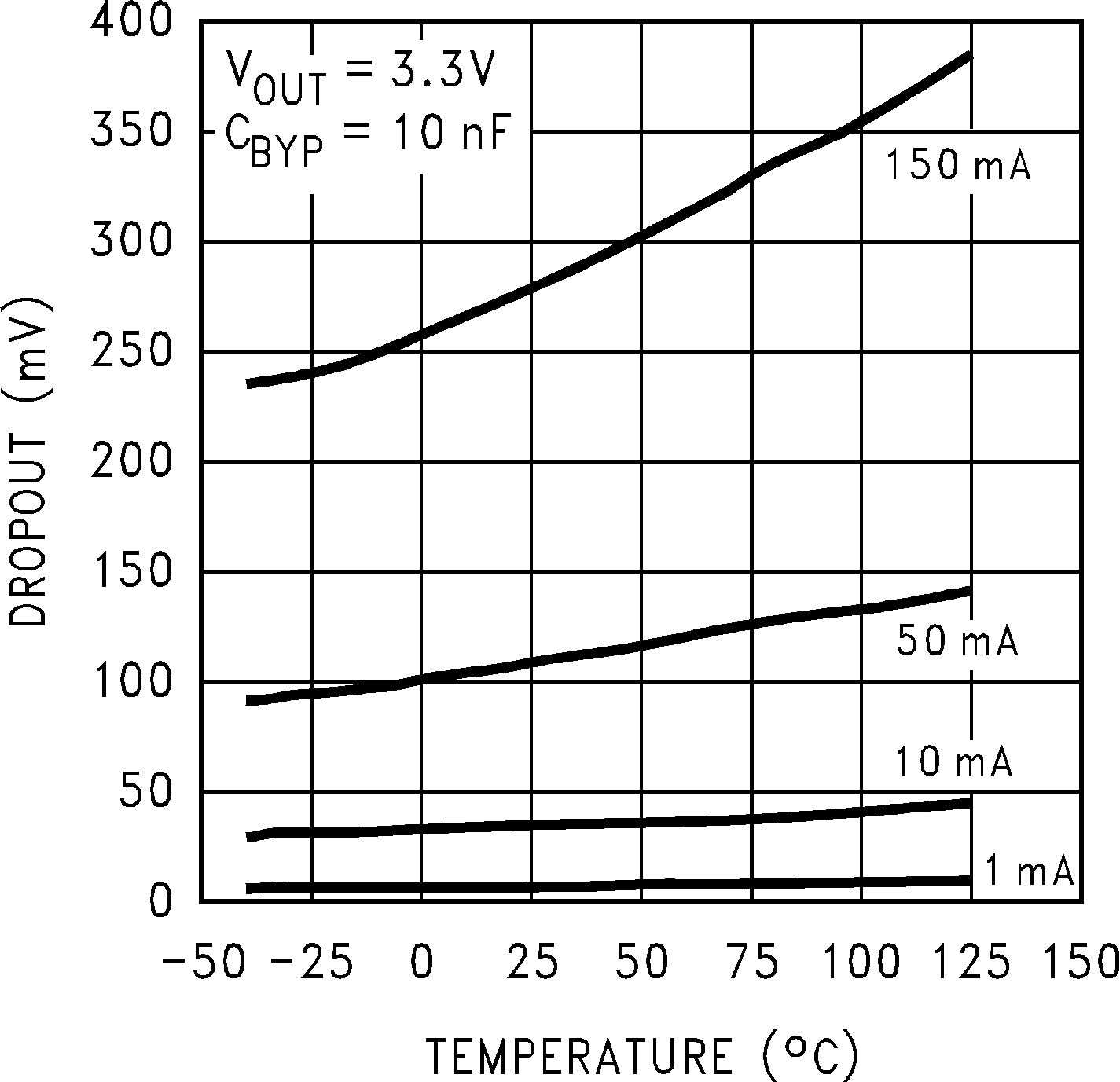

Figure 5-25 Dropout Voltage vs Temperature (Legacy Chip)
Figure 5-27 Input
Current vs VIN (Legacy Chip)

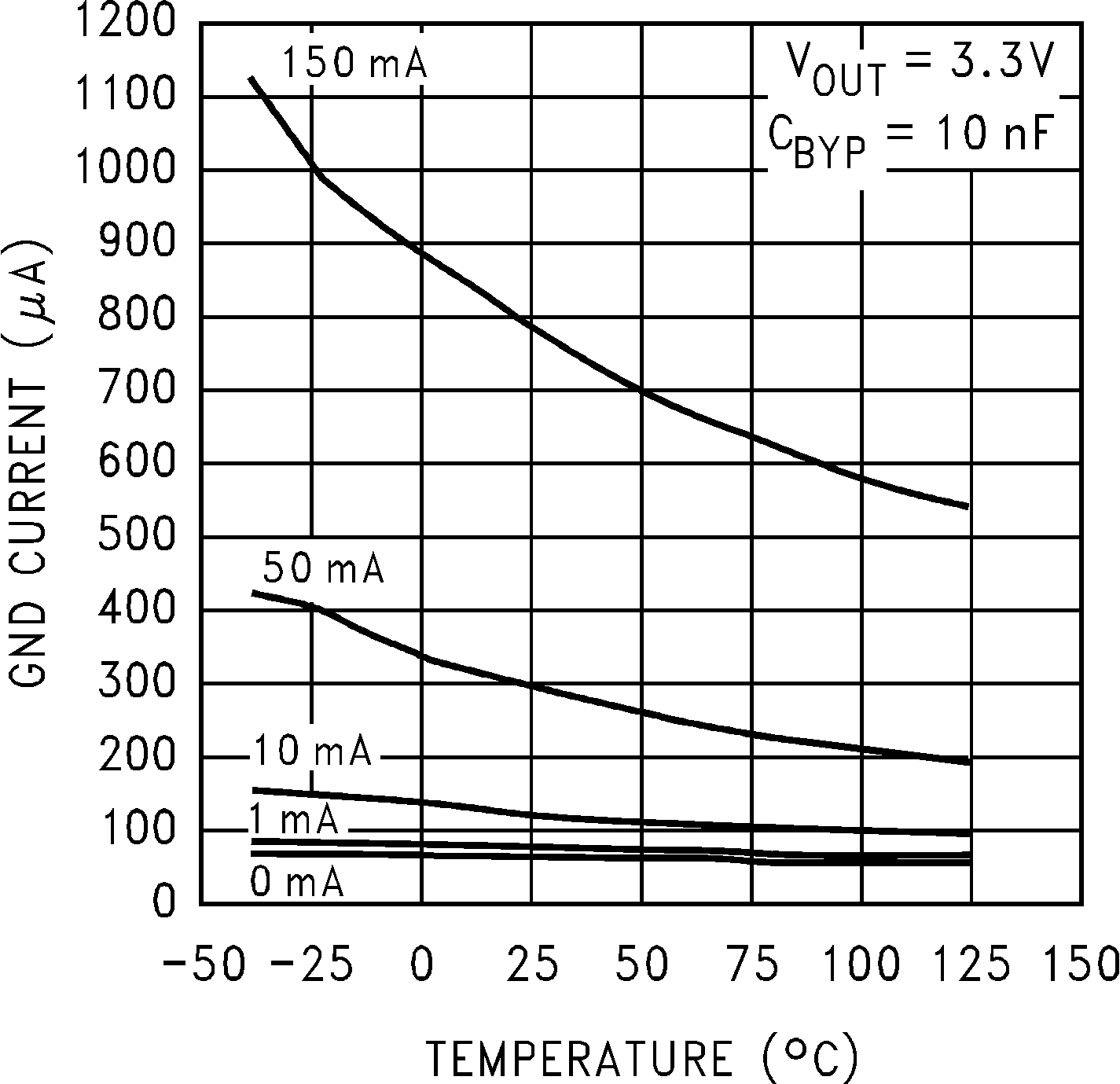

Figure 5-29 GND
Pin Current vs Temperature (Legacy Chip)

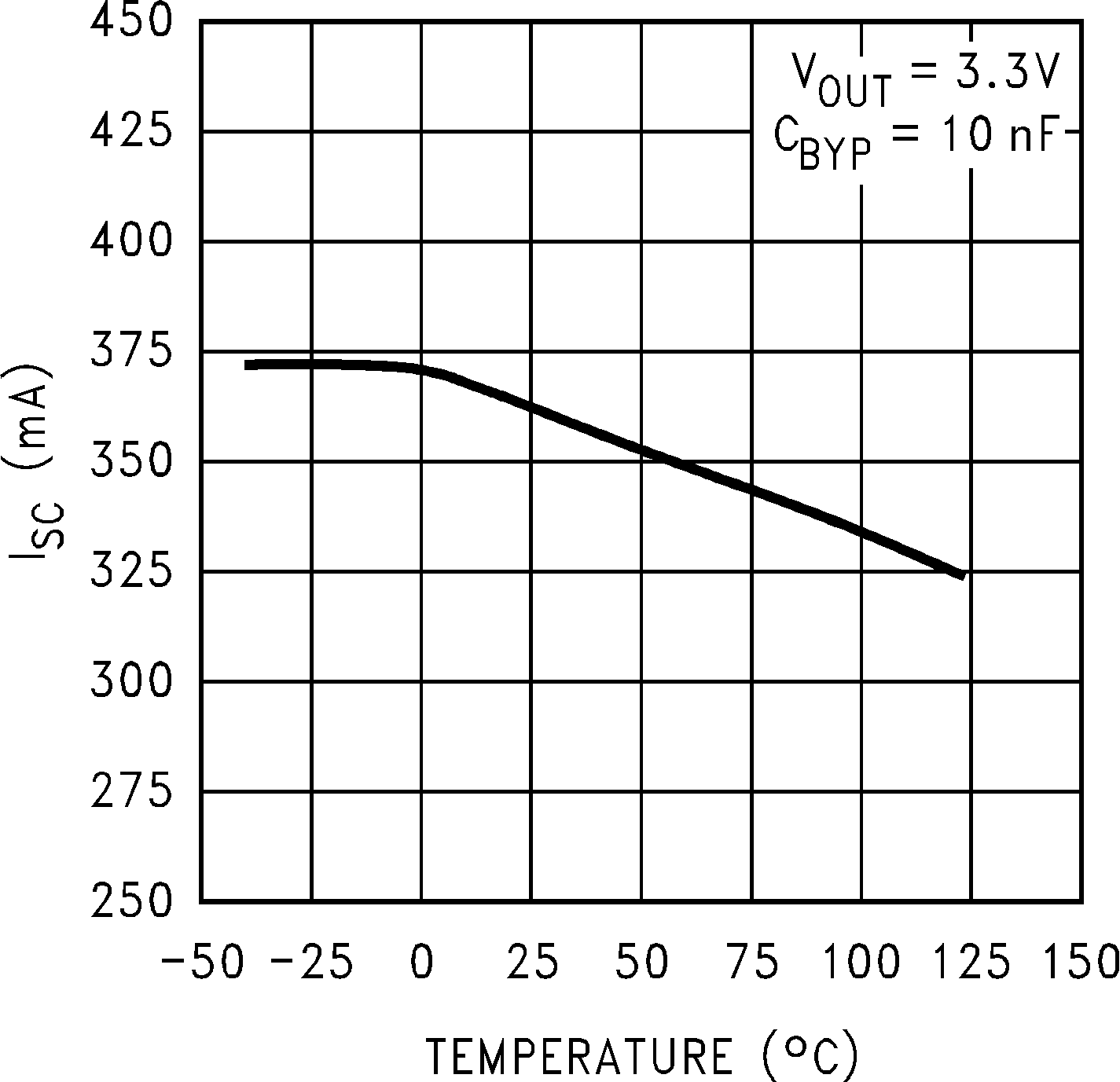

Figure 5-31 Instantaneous Short-Circuit Current (Legacy Chip)
Figure 5-2 VOUT vs Temperature (New Chip)
Figure 5-4 Short-Circuit Current vs
Output Voltage (New Chip)
Figure 5-6 Ripple Rejection vs Frequency (Legacy Chip)
Figure 5-8 Ripple Rejection vs Frequency (Legacy Chip)
Figure 5-10 Ripple Rejection vs Frequency (Legacy Chip)
Figure 5-12 Ripple Rejection vs Frequency (Legacy Chip)
| VIN = 3.7V, VOUT = 3.3V,
COUT = 10μF, CBYP =
0nF |
Figure 5-14 Ripple Rejection vs
Frequency (New Chip)
Figure 5-16 Ripple Rejection vs
Frequency (New Chip)
Figure 5-18 Output Impedance vs Frequency (Legacy Chip)
Figure 5-20 Output Noise Density vs
Frequency (New Chip)
Figure 5-22 Output Noise Density vs
Frequency (New Chip)
Figure 5-24 Ground Pin Current vs Load
Current (New Chip)
Figure 5-26 Dropout Voltage vs
Temperature (New Chip)
Figure 5-28 Input Current vs
VIN (New Chip)
Figure 5-30 GND
Pin Current vs Temperature (New Chip)
Figure 5-32 Short-Circuit Current vs
Temperature (New Chip)
