8.2.1.3 应用曲线

除非另有说明，否则以下条件适用：VIN = 24V，TA = 25°C。图 1-1 显示了 表 8-4 中的电路及相应 BOM。

LMR36520 效率
LMR36520A VOUT = 3.3V 400kHz
图 8-4 效率
LMR36520 效率
LMR36520A VOUT = 5V 400kHz
图 8-6 效率
LMR36520 效率
LMR36520A VOUT = 12V 400kHz
图 8-8 效率

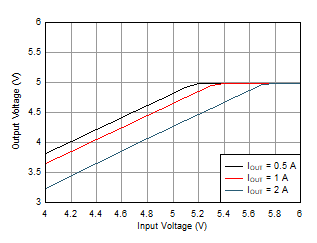

LMR36520 压降特性
VOUT = 5V 400kHz
图 8-10 压降特性

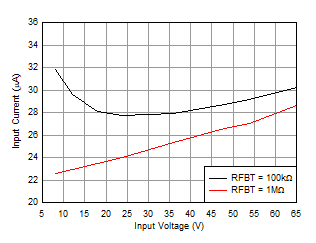

LMR36520 输入电源电流
VOUT = 3.3VIOUT = 0A
图 8-12 输入电源电流
LMR36520 使能启动波形
VIN = 24VVOUT = 3.3VILOAD = 2A
图 8-14 使能启动波形
LMR36520 负载瞬态
VOUT = 3.3V400kHzILOAD = 0.5A - 2A
压摆率 = 1 A/µs
图 8-16 负载瞬态
LMR36520 空载条件下的输出纹波
VIN = 24VVOUT = 5VILOAD = 0A
图 8-18 空载条件下的输出纹波
LMR36520 负载调整率
LMR36520A VOUT = 3.3V 400kHz
图 8-5 负载调整率

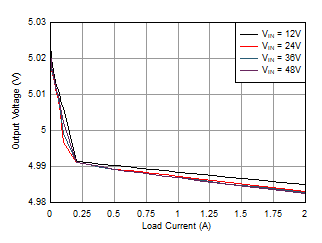

LMR36520 负载调整率
LMR36520A VOUT = 5V 400kHz
图 8-7 负载调整率
LMR36520 负载调整率
LMR36520A VOUT = 12V 400kHz
图 8-9 负载调整率
LMR36520 压降特性
VOUT = 12V 400kHz
图 8-11 压降特性
LMR36520 输入电源电流与负载电流间的关系
VOUT = 3.3VRFBT = 100kΩ
图 8-13 输入电源电流与负载电流间的关系
LMR36520 使能关断波形
VIN = 24VVOUT = 3.3VILOAD = 2A
图 8-15 使能关断波形
LMR36520 负载瞬态
VOUT = 5V400kHzILOAD = 0.5A - 2A
压摆率 = 1 A/µs
图 8-17 负载瞬态
LMR36520 1A 时的输出纹波
VIN = 24VVOUT = 5VILOAD = 1A
图 8-19 1A 时的输出纹波
LMR36520 典型应用曲线的电路图 8-20 典型应用曲线的电路
表 8-4 典型应用曲线的 BOM
VOUT频率LCOUTRFBTRFBBCFFIC
3.3V400kHz6.8µH，29.45mΩ3 x 22µF，25V46.4kΩ20.0kΩ无LMR36520A
5V400kHz10µH，29.82mΩ2 x 22µF，25V34.0kΩ + 46.4kΩ20.0kΩ无LMR36520A
12V400kHz33µH，57mΩ3 x 22µF，25V100kΩ9.09kΩ无LMR36520A
