3 说明

LMK1C110xA 是德州仪器 (TI) 的一款模块化、高性能、低偏斜、通用时钟缓冲器系列器件。整个系列采用模块化方法设计。提供五个不同的扇出选项：1:2、1:3、1:4、1:6 和 1:8。

该系列所有器件均互相引脚兼容，并向后兼容 CDCLVC110x 系列，便于操作。

LMK1C110xA 支持异步输出使能控制端 (1G)，可在 1G 处于低电平时将输出切换为低电平状态。异步使能和禁用对于 1PPS 应用和直流输入操作非常有用。这些器件具有失效防护输入，可防止在没有输入信号的情况下输出发生振荡并允许在提供 VDD 之前输入信号。

封装信息
器件型号 封装(1) 封装尺寸(2)
LMK1C1102A

TSSOP (8)

3.00mm × 4.40mm
LMK1C1103A
LMK1C1104A
LMK1C1106A TSSOP (14) 5.00mm × 4.40mm
LMK1C1108A TSSOP (16)
LMK1C1102A(3) WSON (8) 2.00mm × 2.00mm
LMK1C1104A(3)
(1) 有关更多信息，请参阅 节 12。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。
(3) 仅为预发布版。如需更多信息，请联系 TI。

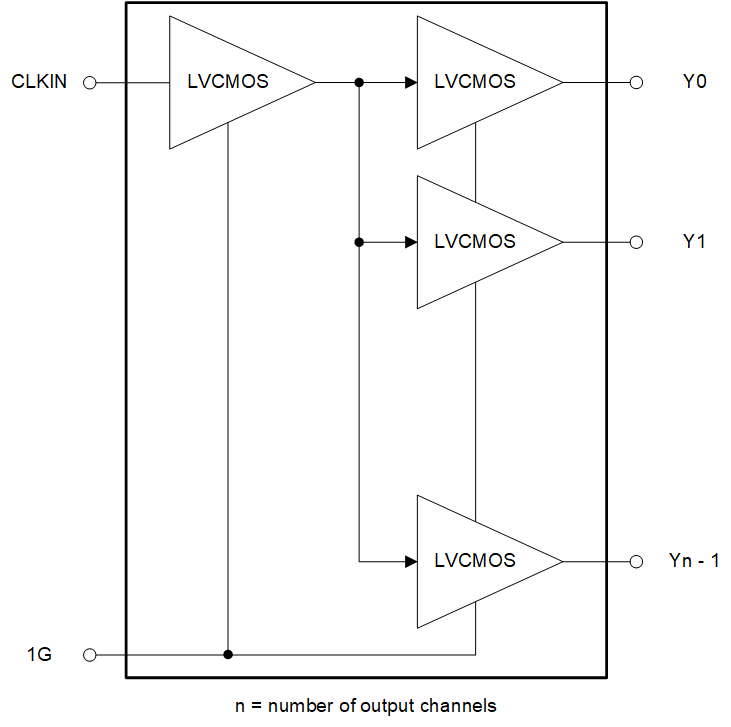

LMK1C1102A LMK1C1103A LMK1C1104A LMK1C1106A LMK1C1108A 功能方框图功能方框图
