7 参数测量信息

LMK1C1102A LMK1C1103A LMK1C1104A LMK1C1106A LMK1C1108A 测试负载电路图 7-1 测试负载电路
LMK1C1102A LMK1C1103A LMK1C1104A LMK1C1106A LMK1C1108A 带 50Ω 终端的应用负载图 7-2 带 50Ω 终端的应用负载
LMK1C1102A LMK1C1103A LMK1C1104A LMK1C1106A LMK1C1108A 带终端的应用负载图 7-3 带终端的应用负载
LMK1C1102A LMK1C1103A LMK1C1104A LMK1C1106A LMK1C1108A 输出 t1G_ON 和 t1G_OFF 时间图 7-4 输出 t1G_ON 和 t1G_OFF 时间

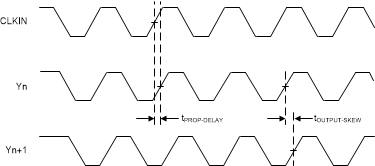

LMK1C1102A LMK1C1103A LMK1C1104A LMK1C1106A LMK1C1108A 传播延迟 tPROP-DELAY 和输出偏斜 tOUTPUT-SKEW图 7-5 传播延迟 tPROP-DELAY 和输出偏斜 tOUTPUT-SKEW
LMK1C1102A LMK1C1103A LMK1C1104A LMK1C1106A LMK1C1108A 上升和下降时间 tRISE-FALL图 7-6 上升和下降时间 tRISE-FALL
