8.2.3 应用曲线

除非另有说明，否则以下条件适用：VIN = 13.5V，TA = 25°C。表 8-4 显示了图 8-44 中的电路及相应 BOM。

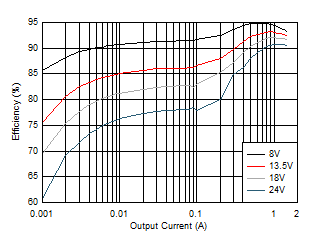

LM63615-Q1 LM63625-Q1 效率
LM63625 VOUT = 5V fSW = 400kHz (AUTO)
图 8-8 效率

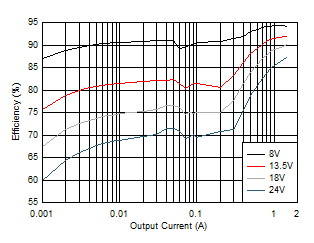

LM63615-Q1 LM63625-Q1 效率
LM63615 VOUT = 5V fSW = 400kHz (AUTO)
图 8-10 效率
LM63615-Q1 LM63625-Q1 效率
LM63625 VOUT = 3.3V fSW = 400kHz (AUTO)
图 8-12 效率

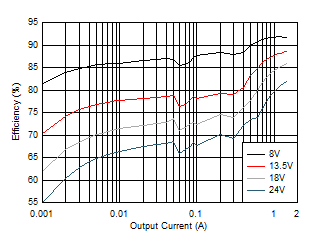

LM63615-Q1 LM63625-Q1 效率
LM63615 VOUT = 3.3V fSW = 400kHz (AUTO)
图 8-14 效率

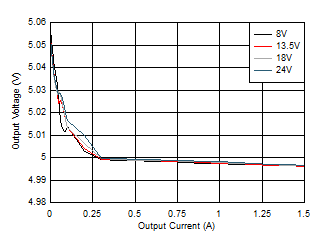

LM63615-Q1 LM63625-Q1 线性和负载调整率
LM63625 VOUT = 5V fSW = 2100kHz (AUTO)
图 8-16 线性和负载调整率
LM63615-Q1 LM63625-Q1 线性和负载调整率
LM63615 VOUT = 5V fSW = 2100kHz (AUTO)
图 8-18 线性和负载调整率

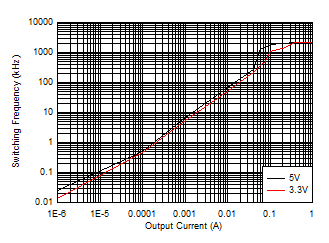

LM63615-Q1 LM63625-Q1 开关频率与输出电流间的关系
LM63625 VIN = 13.5V fSW = 2100kHz (AUTO)
图 8-20 开关频率与输出电流间的关系

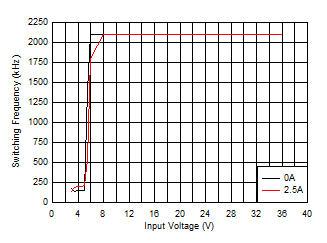

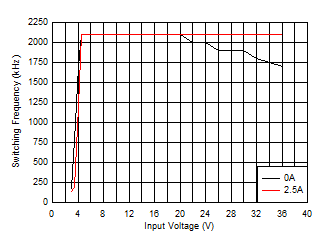

LM63615-Q1 LM63625-Q1 开关频率与输入电压间的关系
LM63625 VOUT = 3.3V fSW = 2100kHz (FPWM)
图 8-22 开关频率与输入电压间的关系

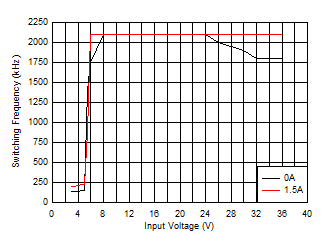

LM63615-Q1 LM63625-Q1 开关频率与输入电压间的关系
LM63615 VOUT = 3.3V fSW = 2100kHz (FPWM)
图 8-24 开关频率与输入电压间的关系

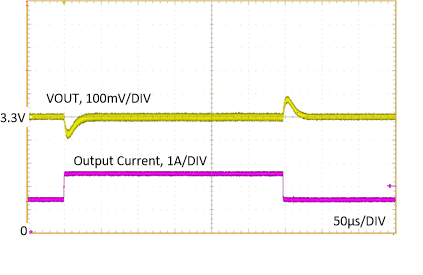

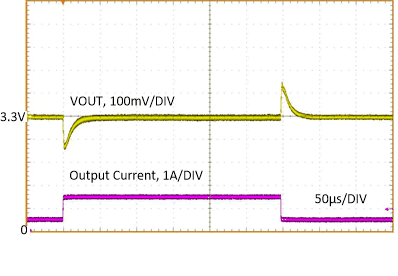

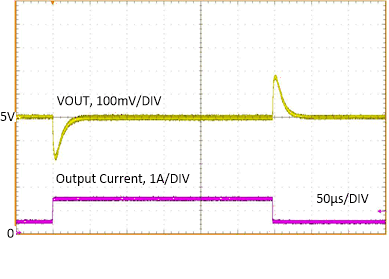

LM63615-Q1 LM63625-Q1 负载瞬态
LM63625 VOUT = 3.3V fSW = 2100kHz
0A 至 2.5A，2µs FPWM
图 8-26 负载瞬态
LM63615-Q1 LM63625-Q1 负载瞬态
LM63625 VOUT = 5V fSW = 2100kHz
0A 至 2.5A，2µs FPWM
图 8-28 负载瞬态
LM63615-Q1 LM63625-Q1 负载瞬态
LM63625 VOUT = 3.3V fSW = 2100kHz
1.5A 至 2.5A，2µs 自动
图 8-30 负载瞬态
LM63615-Q1 LM63625-Q1 负载瞬态
LM63625 VOUT = 5V fSW = 2100kHz
1.5A 至 2.5A，2µs 自动
图 8-32 负载瞬态

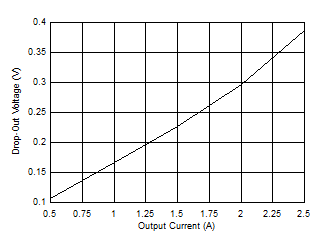

LM63615-Q1 LM63625-Q1 -1% 压降时电压降与输出电流间的关系
LM63625 fSW = 140kHz (AUTO)
图 8-34 -1% 压降时电压降与输出电流间的关系

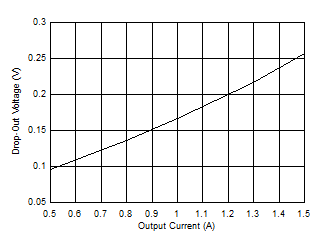

LM63615-Q1 LM63625-Q1 -1% 压降时电压降与输出电流间的关系
LM63615 fSW = 140kHz (AUTO)
图 8-36 -1% 压降时电压降与输出电流间的关系

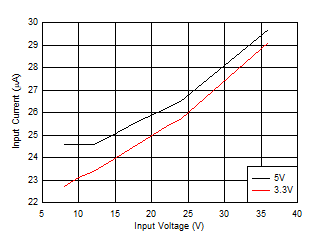

LM63615-Q1 LM63625-Q1 输入电源电流与输入电压间的关系
LM63625 IOUT = 0A fSW = 2100kHz (AUTO)
图 8-38 输入电源电流与输入电压间的关系

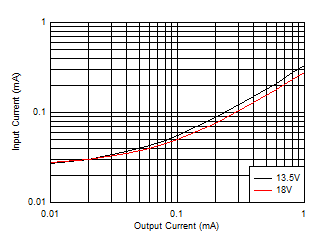

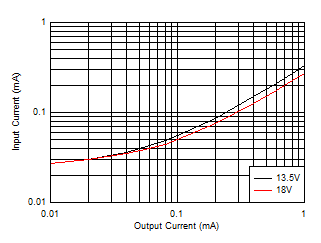

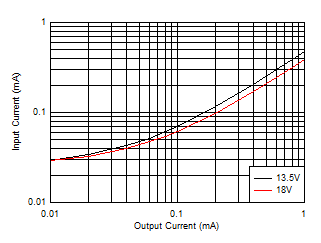

LM63615-Q1 LM63625-Q1 输入电源电流与输出电流间的关系
LM63625 VOUT = 5V fSW = 2100kHz (AUTO)
图 8-40 输入电源电流与输出电流间的关系
LM63615-Q1 LM63625-Q1 输入电源电流与输出电流间的关系
LM63625 VOUT = 3.3V fSW = 2100kHz (AUTO)
图 8-42 输入电源电流与输出电流间的关系
LM63615-Q1 LM63625-Q1 效率
LM63625 VOUT = 5V fSW = 2100kHz (AUTO)
图 8-9 效率
LM63615-Q1 LM63625-Q1 效率
LM63615 VOUT = 5V fSW = 2100kHz (AUTO)
图 8-11 效率
LM63615-Q1 LM63625-Q1 效率
LM63625 VOUT = 3.3V fSW = 2100kHz (AUTO)
图 8-13 效率
LM63615-Q1 LM63625-Q1 效率
LM63615 VOUT = 3.3V fSW = 2100kHz (AUTO)
图 8-15 效率

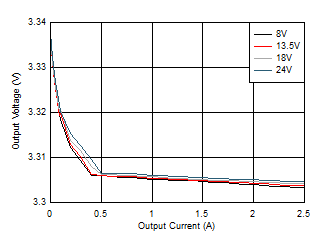

LM63615-Q1 LM63625-Q1 线性和负载调整率
LM63625 VOUT = 3.3V fSW = 2100kHz (AUTO)
图 8-17 线性和负载调整率

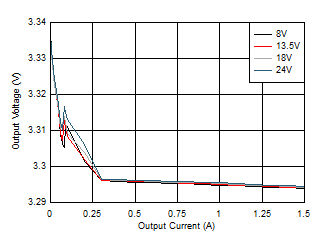

LM63615-Q1 LM63625-Q1 线性和负载调整率
A.
LM63615 VOUT = 3.3V fSW = 2100kHz (AUTO)
图 8-19 线性和负载调整率
LM63615-Q1 LM63625-Q1 开关频率与输出电流间的关系
LM63615 VIN = 13.5V fSW = 2100kHz (AUTO)
图 8-21 开关频率与输出电流间的关系
LM63615-Q1 LM63625-Q1 开关频率与输入电压间的关系
LM63625 VOUT = 5V fSW = 2100kHz (FPWM)
图 8-23 开关频率与输入电压间的关系
LM63615-Q1 LM63625-Q1 开关频率与输入电压间的关系
LM63615 VOUT = 5V fSW = 2100kHz (FPWM)
图 8-25 开关频率与输入电压间的关系

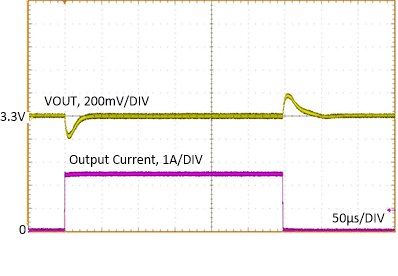

LM63615-Q1 LM63625-Q1 负载瞬态
LM63615 VOUT = 3.3V fSW = 2100kHz
0A 至 1.5A，2µs FPWM
图 8-27 负载瞬态
LM63615-Q1 LM63625-Q1 负载瞬态
LM63615 VOUT = 5V fSW = 2100kHz
0A 至 1.5A，2µs FPWM
图 8-29 负载瞬态
LM63615-Q1 LM63625-Q1 负载瞬态
LM63615 VOUT = 3.3V fSW = 2100kHz
0.5A 至 1.5A，2µs 自动
图 8-31 负载瞬态
LM63615-Q1 LM63625-Q1 负载瞬态
LM63615 VOUT = 5V fSW = 2100kHz
0.5A 至 1.5A，2µs 自动
图 8-33 负载瞬态

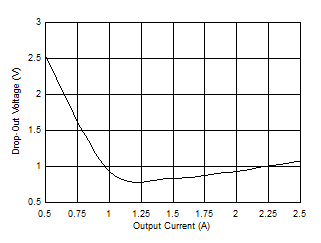

LM63615-Q1 LM63625-Q1 1.85MHz 时电压降与输出电流间的关系
LM63625 fSW = 1850kHz (AUTO)
图 8-35 1.85MHz 时电压降与输出电流间的关系
LM63615-Q1 LM63625-Q1 1.85MHz 时电压降与输出电流间的关系
LM63615 fSW = 1850kHz (AUTO)
图 8-37 1.85MHz 时电压降与输出电流间的关系

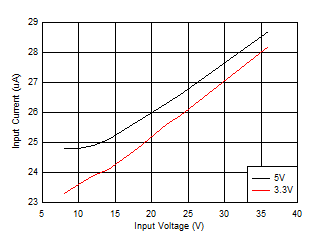

LM63615-Q1 LM63625-Q1 输入电源电流与输入电压间的关系
LM63615 IOUT = 0A fSW = 2100kHz (AUTO)
图 8-39 输入电源电流与输入电压间的关系
LM63615-Q1 LM63625-Q1 输入电源电流与输出电流间的关系
LM63615 VOUT = 5V fSW = 2100kHz (AUTO)
图 8-41 输入电源电流与输出电流间的关系
LM63615-Q1 LM63625-Q1 输入电源电流与输出电流间的关系
LM63615 VOUT = 3.3V fSW = 2100kHz (AUTO)
图 8-43 输入电源电流与输出电流间的关系

除非另有说明，否则以下条件适用：VIN = 13.5V，TA = 25°C。图 8-44 显示了表 8-4 中的电路及相应 BOM。

LM63615-Q1 LM63625-Q1 典型应用曲线的电路图 8-44 典型应用曲线的电路
表 8-4 典型应用曲线的 BOM
VOUT(1) 频率 输出电流 COUT L U1
3.3V 400kHz 2.5A 3 × 22µF 6.8µH，22mΩ LM63625D
3.3V 2100kHz 2.5A 3 × 22µF 2.2µH，15mΩ LM63625D
5V 400kHz 2.5A 3 × 22µF 6.8µH，22mΩ LM63625D
5V 2100kHz 2.5A 3 × 22µF 2.2µH，15mΩ LM63625D
3.3V 400kHz 1.5A 2 × 22µF 10µH，40mΩ LM63615D
3.3V 2100kHz 1.5A 1 × 10µF 4.7µH，30mΩ LM63615D
5V 400kHz 1.5A 2 × 22µF 10µH，40mΩ LM63615D
5V 2100kHz 1.5A 1 × 10µF 4.7µH，30mΩ LM63615D
(1) 选择此表中的值是为了增强某些性能标准，可能不代表典型值。
