8.6 典型特性

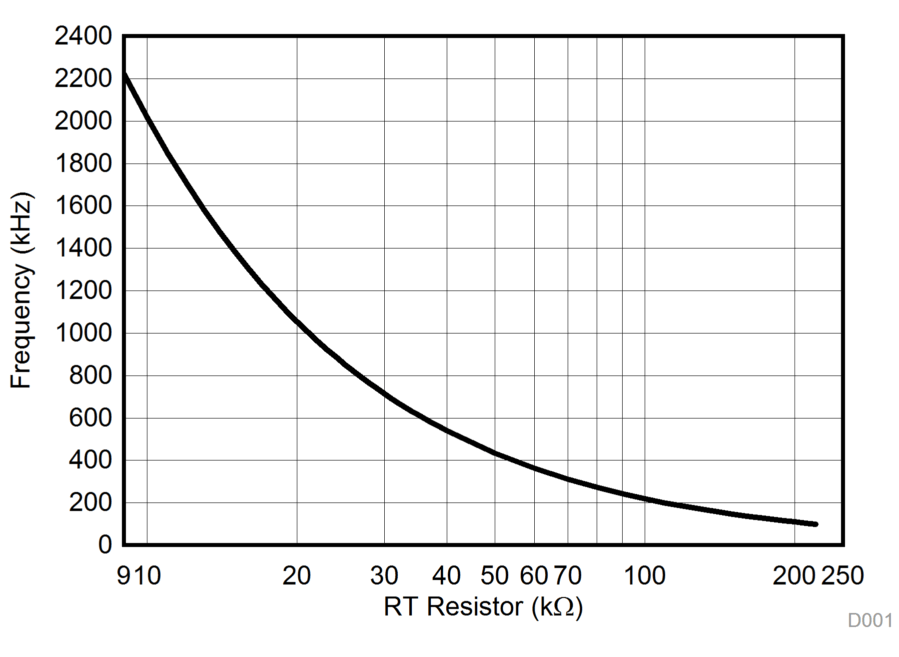

GUID-7055C0B9-6098-4331-B095-53E5D28487D0-low.gif图 8-1 频率与 RT 电阻间的关系
GUID-0BBC4087-65DC-4100-8000-9D1445F88725-low.gif图 8-3 VVCC 与 IVCC 间的关系

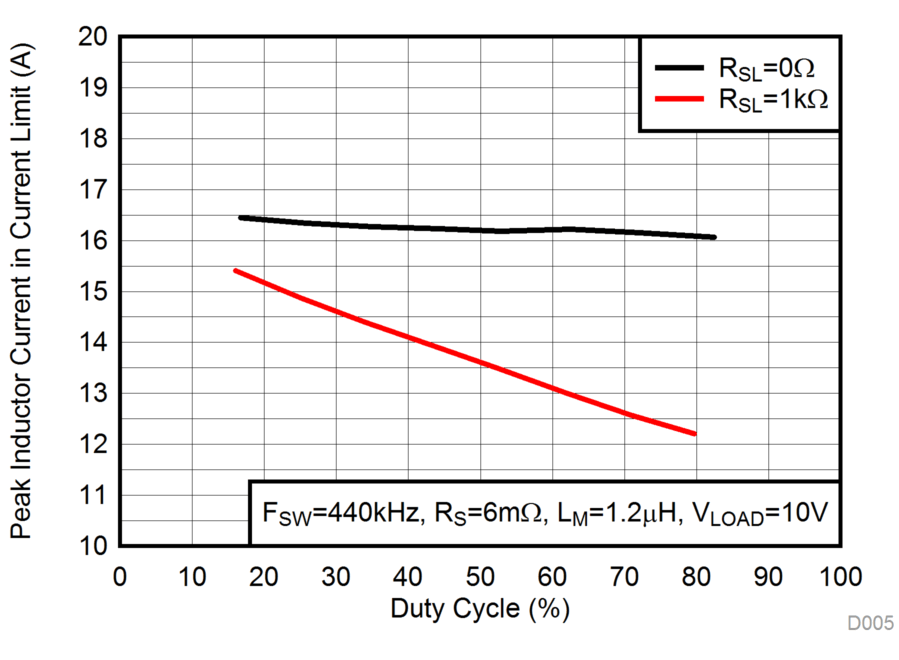

GUID-B622554C-5175-43E3-9BA3-760928278FA1-low.gif图 8-5 峰值电流限制与占空比间的关系
GUID-F76433D7-3447-4B86-977F-6D2622695DD3-low.gif图 8-7 FB 基准与温度间的关系
GUID-B9263B98-0A16-4075-B4CB-3D529FB7DA9A-low.gif图 8-9 IOPERATING(BIAS)（包括 RT 电流）与 VBIAS 间的关系

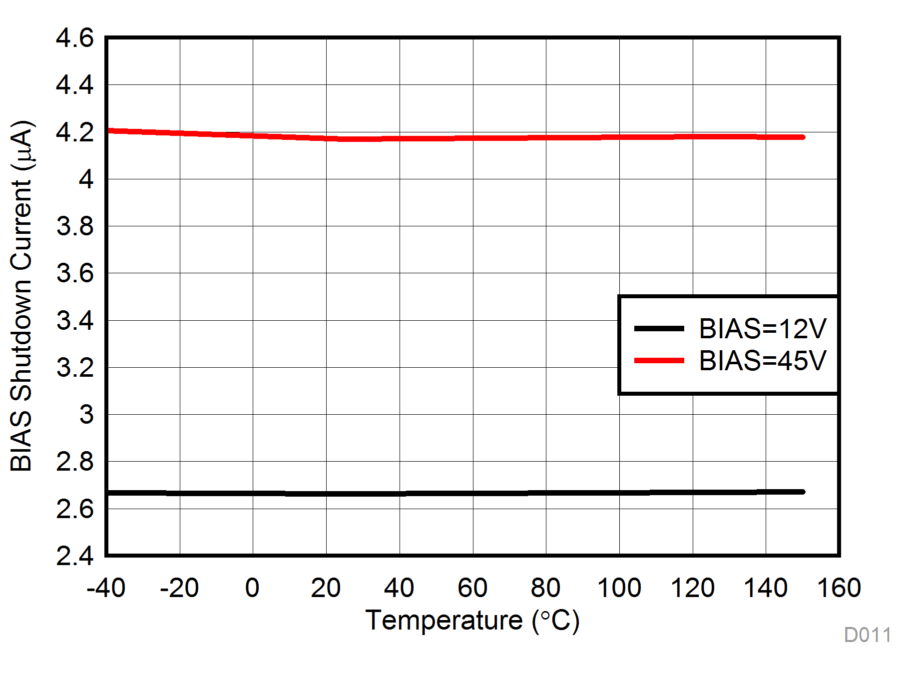

GUID-A8B62C44-1EF6-4200-AFA2-ED09FC26A3C6-low.gif图 8-11 ISHUTDOWN 与温度间的关系

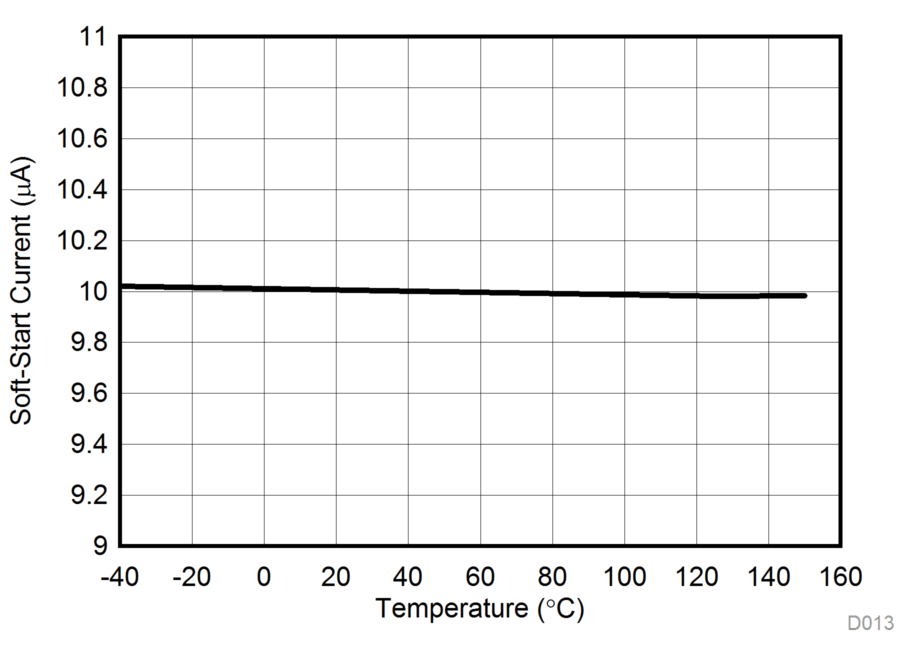

GUID-DBD4A9E7-EEA4-48D0-A5D4-FC9E432955D9-low.gif图 8-13 ISS 与温度间的关系

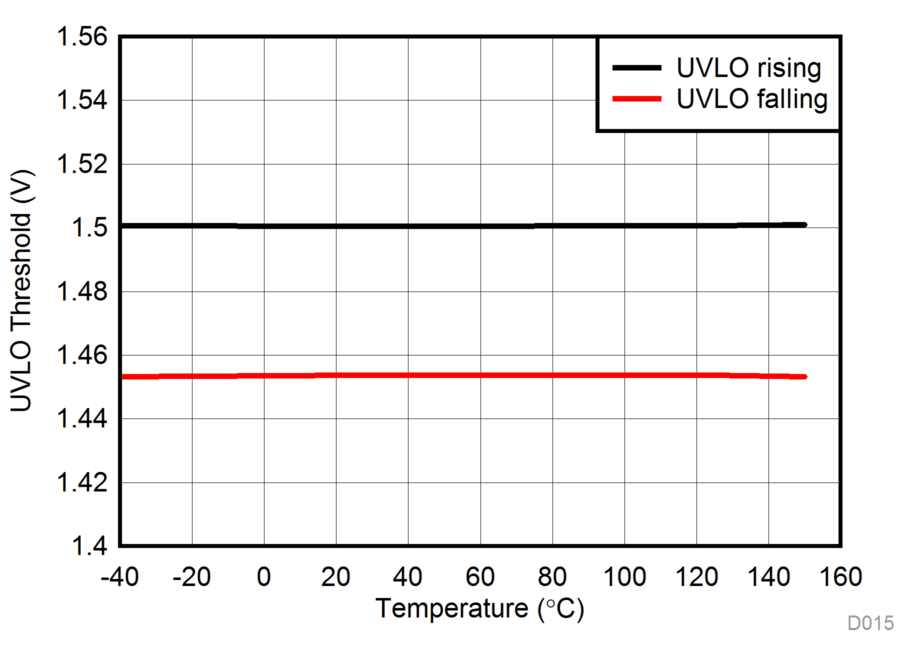

GUID-EB177216-0B9B-4174-AF17-27A51EA14E82-low.gif图 8-15 UVLO 阈值与温度间的关系

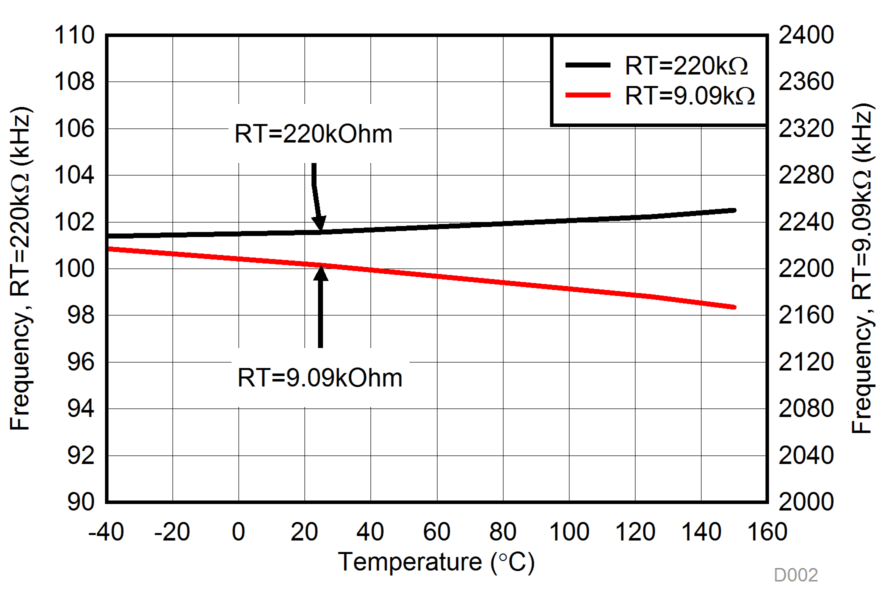

GUID-F7F3F6D7-A43D-4792-B253-B9F3F20E0C7B-low.gif图 8-2 频率与温度间的关系

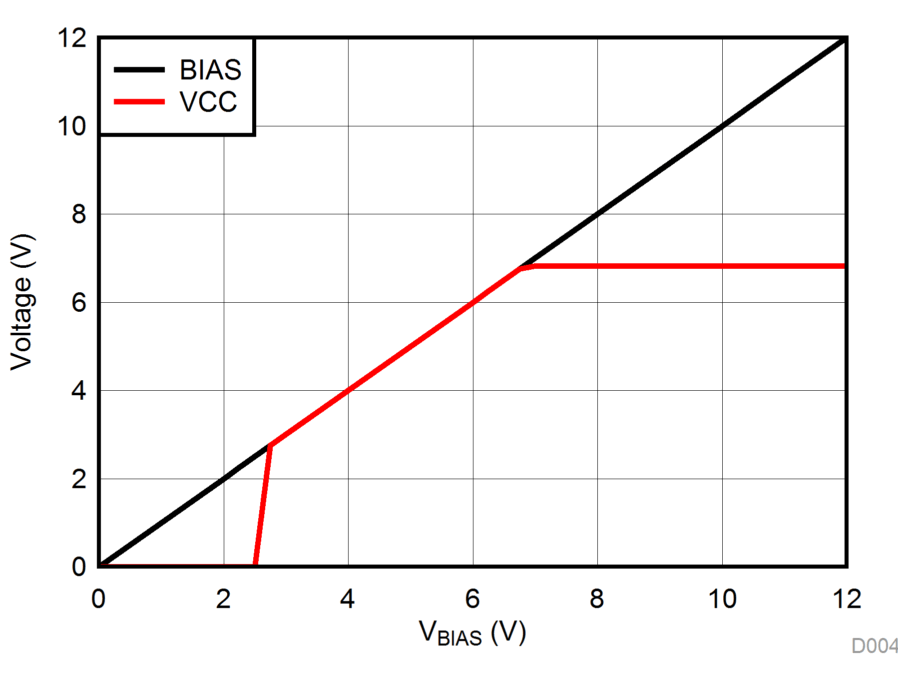

GUID-5E811605-0C8D-4A3C-969F-820377510AAE-low.gif图 8-4 VVCC 与 VBIAS 间的关系（空载）

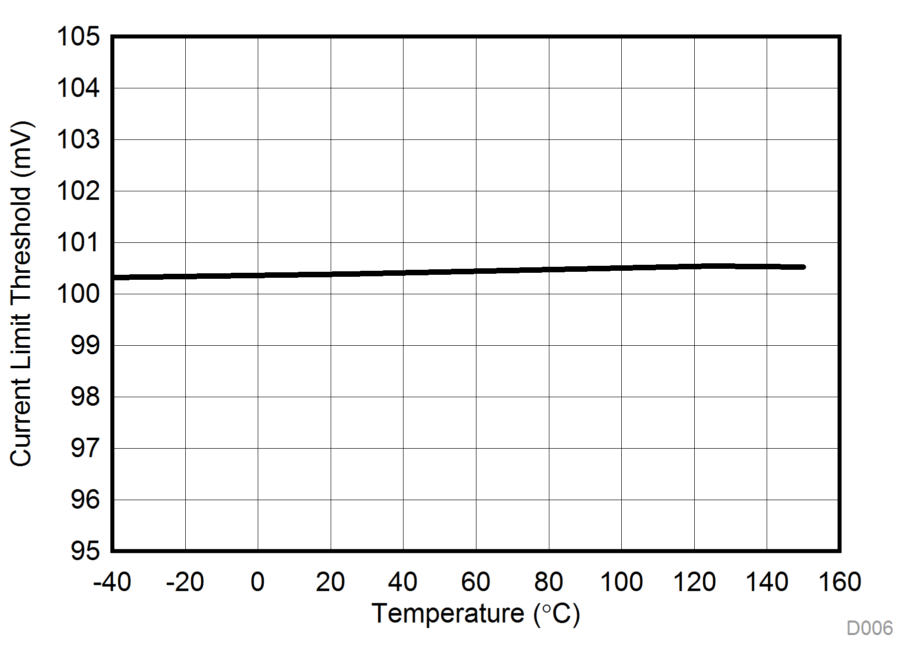

GUID-08168199-25DA-4635-989C-40654E2A86BA-low.gif图 8-6 电流限制阈值与温度间的关系
GUID-96FBCB86-5F0A-4DF5-8F37-DBCAAA3103E3-low.gif图 8-8 EN 阈值与温度间的关系
GUID-CB7D8942-1904-4B32-82CD-FF2D7A305C47-low.gif图 8-10 ISHUTDOWN(BIAS) 与 VBIAS 间的关系

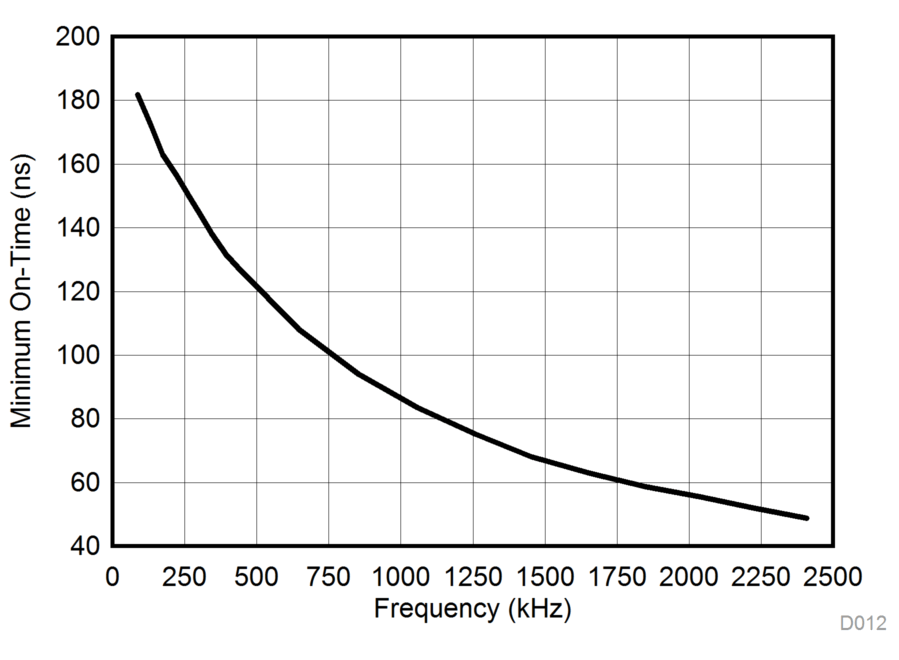

GUID-A647AF0C-D23A-4F86-8CB2-7950264B45E9-low.gif图 8-12 tON(MIN) 与频率间的关系

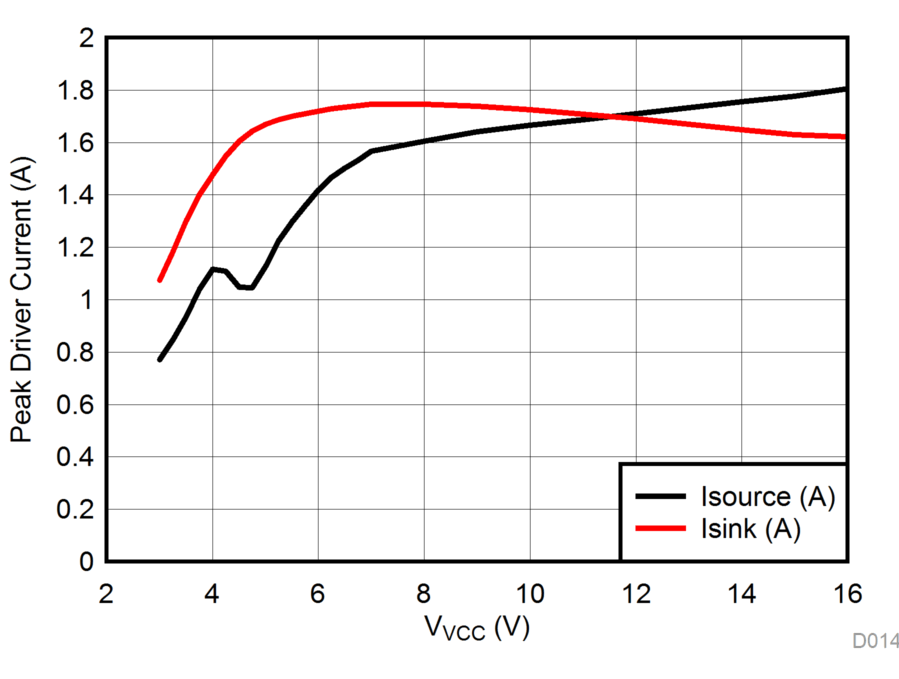

GUID-E314A25A-DCEF-4161-AEBE-1E4E03F53968-low.gif图 8-14 峰值驱动器电流与 VCC 间的关系

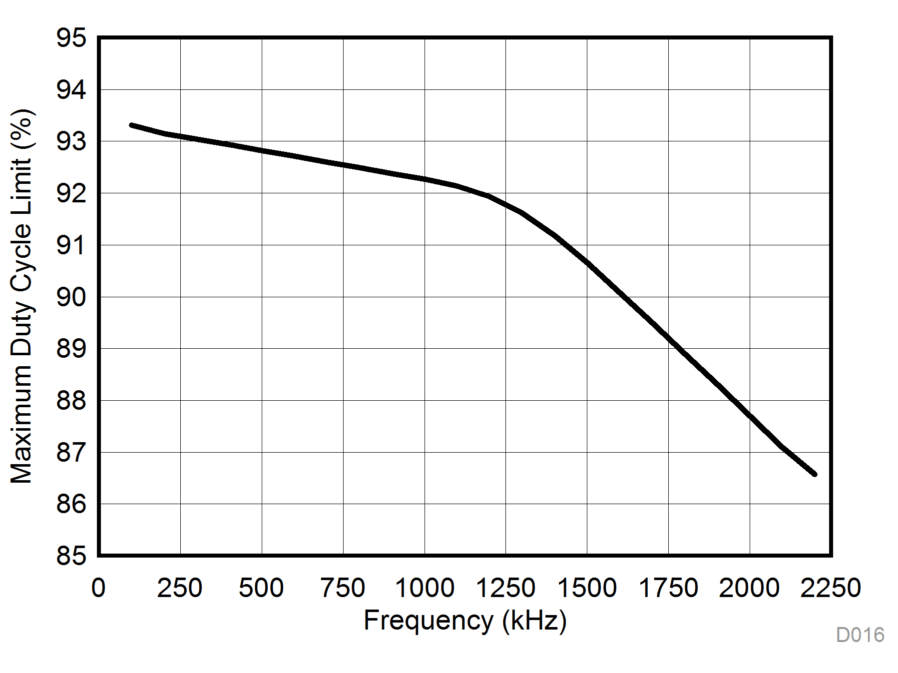

GUID-2B7B7A9C-1F44-45EF-82FD-1315B597E455-low.gif图 8-16 最大占空比与频率间的关系
