10.3 系统示例

GUID-A169F9EA-EE69-437C-944C-4A197C3E9206-low.gif图 10-3 典型升压应用
GUID-6CBD9698-ACCE-413F-9151-0BAD12E9BFE2-low.gif图 10-4 典型启停应用

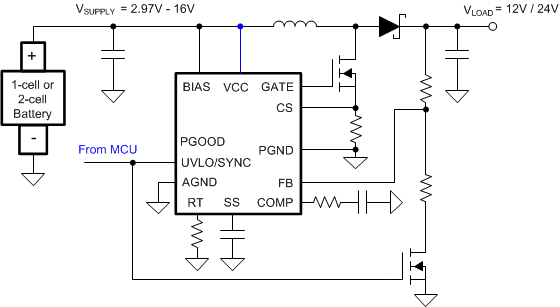

GUID-4FF42EA2-3EEE-4695-AC29-E2FFED287E89-low.gif图 10-5 紧急呼叫/按需升压/便携式扬声器
GUID-F0AFB9AD-26FA-49E6-A748-611EB97B4BE9-low.gif图 10-6 典型 SEPIC 应用
GUID-F86D27E6-1965-4200-B335-E6FA26A9A218-low.gif图 10-7 激光雷达辅助电源 1

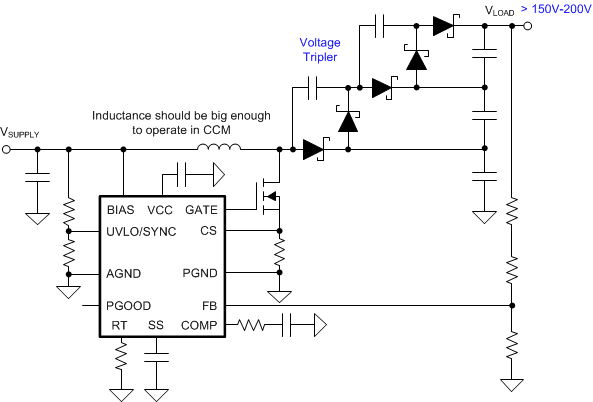

GUID-E08C0E2F-2EDF-4516-8902-101D42FDE6E1-low.gif图 10-8 激光雷达辅助电源 2
GUID-75732708-7DD0-4FEC-B085-3FAEBFDFE3A9-low.gif图 10-9 低成本 LED 驱动器

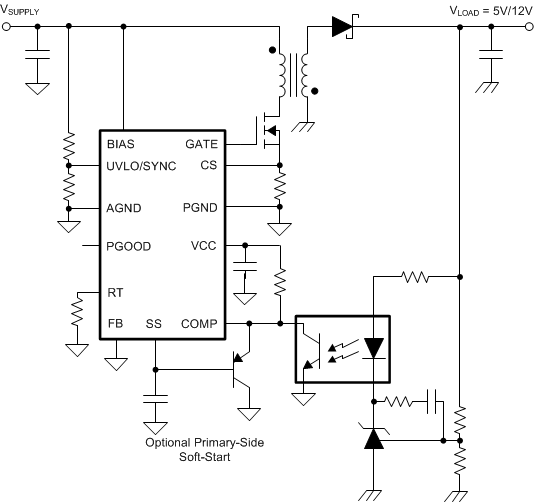

GUID-911875FD-0D9F-49EA-B74B-0638E1E29B3A-low.gif图 10-10 次级侧调节隔离型反激式
GUID-20230619-SS0I-NP1Z-4GZR-SPHZLZGXCSWF-low.gif图 10-11 初级侧调节多路输出隔离型反激式

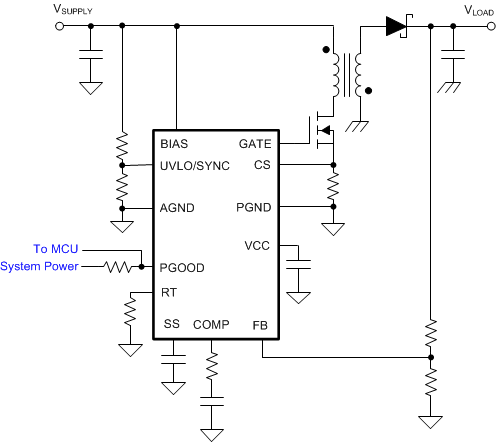

GUID-64584889-4AC3-406F-A712-0EBCDB7E3203-low.gif图 10-12 典型非隔离型反激式
GUID-6B0949A2-9455-4410-B1C5-680679A1963B-low.gif图 10-13 具有高侧电流检测功能的 LED 驱动器
GUID-821C6E0B-13D8-45E6-A414-D9A239D19A7D-low.gif图 10-14 两级汽车尾灯 LED 驱动器
