9.3.1 线路欠压锁定（UVLO/SYNC 引脚）

器件具有双电平 UVLO 电路。上电期间，如果 BIAS 引脚电压大于 2.7V，且 UVLO 引脚电压介于使能阈值 (VEN) 和 UVLO 阈值 (VUVLO) 之间的时间超过 1.5μs（请参阅节 9.3.5 了解更多详细信息），则器件启动且内部配置生效。该器件在进入待机模式之前通常需要 65μs 的内部启动延迟。在待机模式下，VCC 稳压器和 RT 稳压器可以运行，SS 引脚接地，GATE 输出端没有开关。

GUID-FE4211EE-B1E3-4E03-A86F-1783362B8DCA-low.gif图 9-1 线路 UVLO 和使能

当 UVLO 引脚电压高于 UVLO 阈值时，器件进入运行模式。在运行模式下，如果 VCC 电压大于 4.5V 或如果 VCC 电压超过 2.85V VCC UV 阈值 (VVCC-UVLO) 之后 50μs（以先发生者为准），则软启动序列会启动。UVLO 迟滞通过一个内部 50mV 电压迟滞和一个额外的 5μA 电流源（可开启或关闭）实现。当 UVLO 引脚电压超过 UVLO 阈值时，将启用电流源，以快速升高 UVLO 引脚电压。当 UVLO 引脚电压降至 UVLO 阈值以下时，将禁用电流源，导致 UVLO 引脚电压快速下降。当 UVLO 引脚电压低于使能阈值 (VEN) 时，器件会在 35µs（典型值）延迟后进入关断模式，并禁用所有功能。

GUID-B8329223-C0FF-48B1-A52B-46A1DFFD7216-low.gif图 9-2 升压启动波形情况 1：通过 2.85V VCC UVLO 启动，启动后进行 UVLO 切换
GUID-DE88A793-A5E8-44DA-92F3-3C18A3BE51E0-low.gif图 9-3 升压启动波形情况 2：当 VCC > 4.5V 时启动，启动后进行 EN 切换

外部 UVLO 电阻分压器的设计必须确保当输入电压处于所需工作范围内时，UVLO 引脚上的电压大于 1.5V（典型值）。RUVLOT 和 RUVLOB 的值可按方程式 1 和方程式 2 所示进行计算。

方程式 1. GUID-1A8B133E-F74B-418D-8732-4698E14DDBA4-low.gif

其中

  • VSUPPLY(ON) 是所需的转换器启动电压。
  • VSUPPLY(OFF) 是所需的转换器关断电压。
方程式 2. GUID-8BA5B2F1-FAA0-4409-A281-B8F54962801A-low.gif

需要使用一个 UVLO 电容器 (CUVLO)，以防在启动期间或在低输入电压下发生严重负载瞬态期间，输入电压瞬间降至 VSUPPLY(OFF) 以下。如果所需的 UVLO 电容器较大，则可以使用额外的串联 UVLO 电阻 (RUVLOS)，以便在 5μs 迟滞电流开启时快速升高 UVLO 引脚的电压。

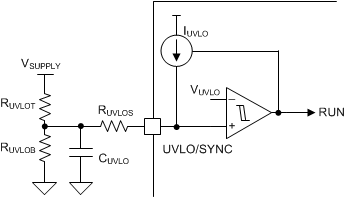

GUID-FCC4D8B6-4973-41B8-968E-A9908CED5BDF-low.gif图 9-4 采用三个 UVLO 电阻时的线路 UVLO

请勿将 UVLO 引脚悬空。不使用时连接到 BIAS 引脚。
