4 引脚配置和功能

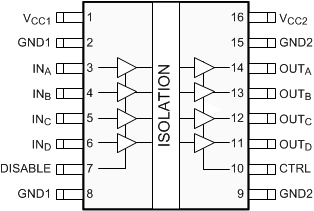

ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M ISO7240CF DW 封装16 引脚 SOIC顶视图图 4-1 ISO7240CF DW 封装16 引脚 SOIC顶视图
ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M ISO7241C DW 封装16 引脚 SOIC顶视图图 4-3 ISO7241C DW 封装16 引脚 SOIC顶视图
ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M ISO7240C DW 封装16 引脚 SOIC顶视图图 4-2 ISO7240C DW 封装16 引脚 SOIC顶视图
ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M ISO7242C DW 封装16 引脚 SOIC顶视图图 4-4 ISO7242C DW 封装16 引脚 SOIC顶视图
表 4-1 引脚功能
引脚 类型(1) DESCRIPTION3
名称 编号
ISO7240CF ISO7240C
 ISO7241C
 ISO7242C
CTRL 10 — — — I 失效防护输出控制。当 DISABLE 为高电平或 VCC1 断电时，输出状态由 CTRL 引脚确定。当 CTRL 为高电平或开路时，输出为高电平；当 CTRL 为低电平时，输出为低电平。
DISABLE 7 — — — I 输入禁用。当 DISABLE 为高电平时，禁用所有输入引脚；当 DISABLE 为低电平或开路时，启用所有输入引脚。
EN — 10 — — I 输出使能。当 EN 为高电平或开路时，启用所有输出引脚，当 EN 为低电平时，禁用所有输出引脚。
EN1 — — 7 7 I 输出使能 1。EN1 为高电平或开路时，启用 1 侧的输出引脚；当 EN1 为低电平时，禁用 1 侧的输出引脚。
EN2 — — 10 10 I 输出使能 2。EN2 为高电平或开路时，启用 2 侧的输出引脚；当 EN2 为低电平时，禁用 2 侧的输出引脚。
GND1 2、8 2、8 2、8 2、8 — VCC1 的接地连接
GND2 9、15 9、15 9、15 9、15 — VCC2 的接地连接
INA 3 3 3 3 I 输入，通道 A
INB 4 4 4 4 I 输入，通道 B
INC 5 5 5 12 I 输入，通道 C
IND 6 6 11 11 I 输入，通道 D
NC — 7 — — — 无连接引脚悬空且无内部连接
OUTA 14 14 14 14 O 输出，通道 A
OUTB 13 13 13 13 O 输出，通道 B
OUTC 12 12 12 5 O 输出，通道 C
OUTD 11 11 6 6 O 输出，通道 D
VCC1 1 1 1 1 — 电源，VCC1
VCC2 16 16 16 16 — 电源，VCC2
(1) I = 输入；O = 输出
