5.15 典型特性

ISO7220A-Q1 ISO7221A-Q1 ISO7221C-Q1 3.3V RMS 电源电流与信令速率间的关系 (Mbps)图 5-1 3.3V RMS 电源电流与信令速率间的关系 (Mbps)
ISO7220A-Q1 ISO7221A-Q1 ISO7221C-Q1 ISO722xA-Q1 和 ISO722xC-Q1 输入电压低至高电平开关阈值与自然通风条件下的温度间的关系图 5-3 ISO722xA-Q1 和 ISO722xC-Q1 输入电压低至高电平开关阈值与自然通风条件下的温度间的关系
ISO7220A-Q1 ISO7221A-Q1 ISO7221C-Q1 高电平输出电流与高电平输出电压间的关系图 5-5 高电平输出电流与高电平输出电压间的关系

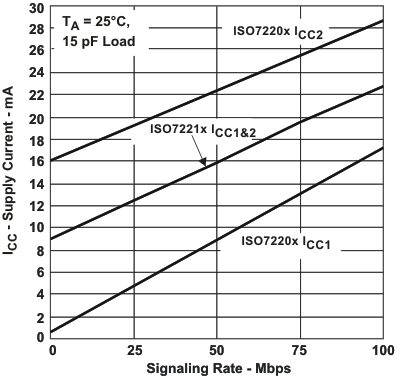

ISO7220A-Q1 ISO7221A-Q1 ISO7221C-Q1 5V RMS 电源电流与信令速率间的关系 (Mbps)图 5-2 5V RMS 电源电流与信令速率间的关系 (Mbps)
ISO7220A-Q1 ISO7221A-Q1 ISO7221C-Q1 VCC 失效保护阈值与自然通风条件下的温度间的关系图 5-4 VCC 失效保护阈值与自然通风条件下的温度间的关系
ISO7220A-Q1 ISO7221A-Q1 ISO7221C-Q1 低电平输出电流与低电平输出电压间的关系图 5-6 低电平输出电流与低电平输出电压间的关系
