3 说明

ISO1044B 器件是一款符合 ISO11898-2 (2016) 标准规格的电隔离控制器局域网 (CAN) 收发器。ISO1044B 器件提供 ±58V 直流总线故障保护电压和 ±12V 共模电压范围。该器件在 CAN FD 模式下最高支持 5Mbps 数据速率，与经典 CAN 相比可实现更为快速的载荷传输。该器件采用二氧化硅 (SiO2) 绝缘隔栅，可承受 3000VRMS 的电压和 450VRMS 的工作电压。电磁兼容性得到了显著增强，可实现系统级 ESD、EFT 和浪涌并符合辐射标准。与隔离式电源一起使用，此器件可抵御高电压冲击，并防止总线的噪声电流进入本地接地。ISO1044B 器件支持 –40°C 至 +125°C 的宽环境温度范围。该器件可采用小型 SOIC-8 (D) 封装，与使用光耦合器隔离 CAN 收发器的传统方法相比，能显著降低解决方案尺寸。

器件信息
器件型号(1)封装封装尺寸（标称值）
ISO1044BSOIC (8)4.90mm × 3.91mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

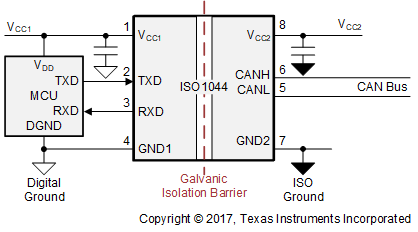

GUID-2870C590-8CD3-452E-90EF-9CA687CFB9FF-low.gif应用图表
