典型特性

在 TA = 25°C,VVS = 3.3V,VCM = 12V,ISENSE = 0A 和 VVBUS = 12V 时测得(除非另有说明)

INA701 输入偏移电流产生分布图
图 5-2 输入偏移电流产生分布图
INA701 共模抑制比产生分布图
图 5-4 共模抑制比产生分布图
INA701 电流测量增益误差产生分布图
VCM = 12V VSENSE = 1A
图 5-6 电流测量增益误差产生分布图
INA701 电流测量增益误差与共模电压间的关系
图 5-8 电流测量增益误差与共模电压间的关系
INA701 总线电压偏移与温度间的关系
图 5-10 总线电压偏移与温度间的关系
INA701 总线电压增益误差与温度间的关系
图 5-12 总线电压增益误差与温度间的关系
INA701 输入偏置电流 (IB+ + IB–) 与温度间的关系
图 5-14 输入偏置电流 (IB+ + IB) 与温度间的关系
INA701 静态电流与温度间的关系,运行
图 5-16 静态电流与温度间的关系,运行
INA701 关断 IQ 与电源电压间的关系
图 5-18 关断 IQ 与电源电压间的关系
INA701 静态电流与时钟频率间的关系,运行
图 5-20 静态电流与时钟频率间的关系,运行
INA701 内部时钟频率与电源间的关系
图 5-22 内部时钟频率与电源间的关系
INA701 输入失调电流与温度间的关系
图 5-3 输入失调电流与温度间的关系
INA701 共模抑制比与温度间的关系
图 5-5 共模抑制比与温度间的关系
INA701 电流测量增益误差与温度间的关系
ISENSE = 1A
图 5-7 电流测量增益误差与温度间的关系
INA701 总线电压偏移产生分布图
图 5-9 总线电压偏移产生分布图
INA701 总线电压增益误差产生分布图
图 5-11 总线电压增益误差产生分布图
INA701 输入偏置电流 (IB+ + IB–) 与共模电压间的关系
图 5-13 输入偏置电流 (IB+ + IB) 与共模电压间的关系
INA701 输入偏置电流 (IB+ + IB–) 与温度间的关系,关断
图 5-15 输入偏置电流 (IB+ + IB) 与温度间的关系,关断
INA701 静态电流与电源电压间的关系,运行
图 5-17 静态电流与电源电压间的关系,运行
INA701 静态电流与温度间的关系,关断
图 5-19 静态电流与温度间的关系,关断

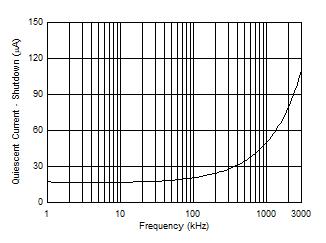

INA701 静态电流与时钟频率间的关系,关断
图 5-21 静态电流与时钟频率间的关系,关断
INA701 内部时钟频率与温度间的关系
图 5-23 内部时钟频率与温度间的关系
