7.3 其他应用


INA133 INA2133 精密仪表放大器
图 7-3 精密仪表放大器

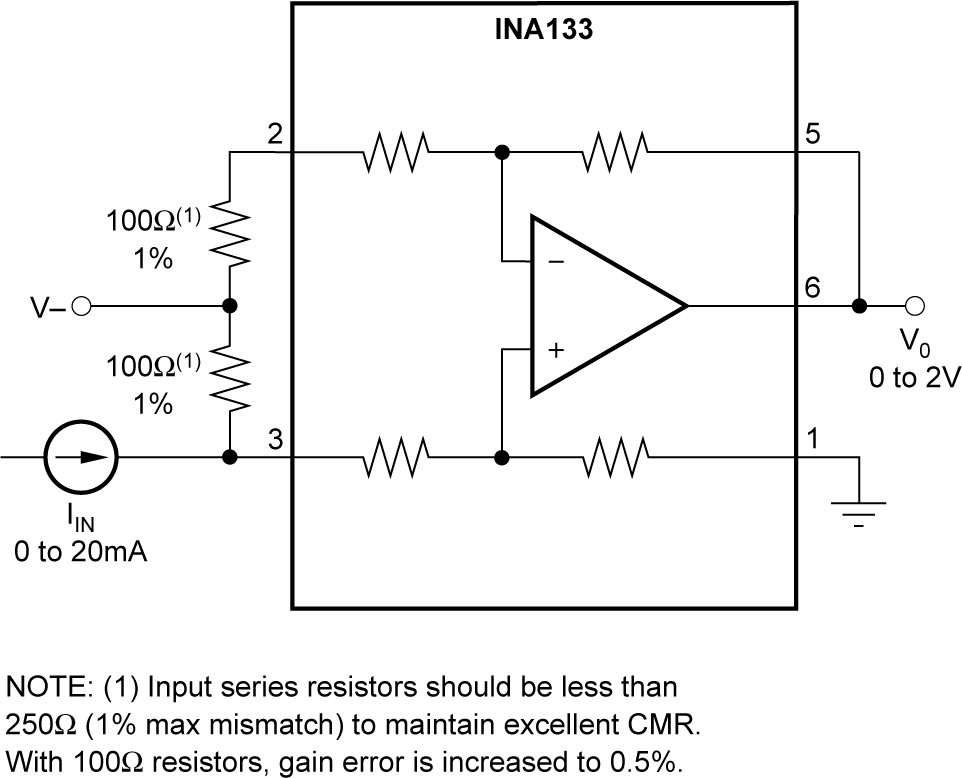

INA133 INA2133 符合电源轨要求的电流接收器图 7-4 符合电源轨要求的电流接收器

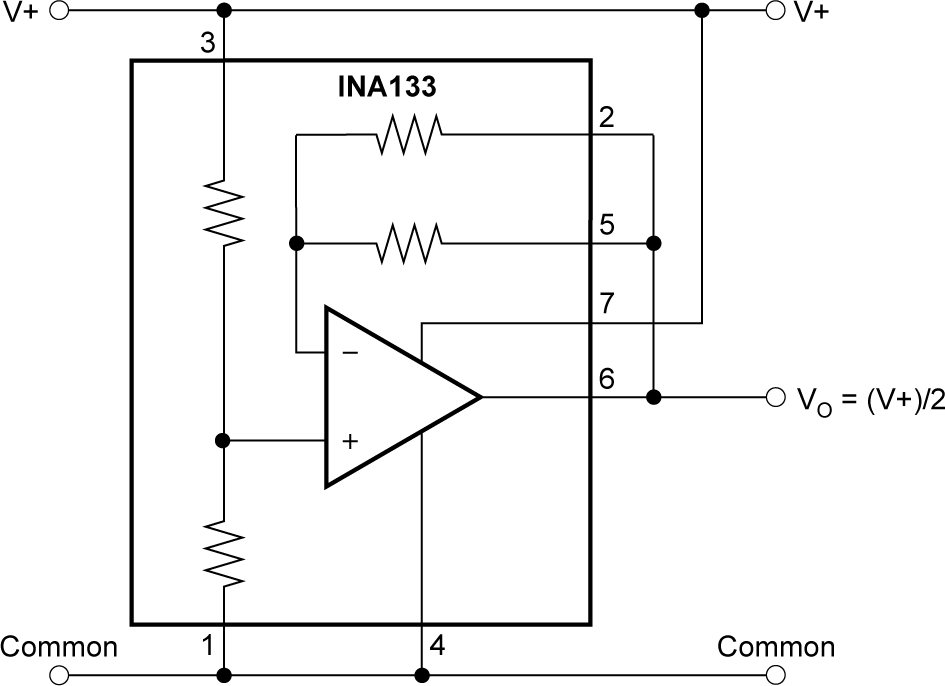

INA133 INA2133 伪接地发生器图 7-5 伪接地发生器
INA133 INA2133 精密单位增益反相放大器图 7-6 精密单位增益反相放大器
INA133 INA2133 增益 = 2 的精密放大器图 7-7 增益 = 2 的精密放大器
INA133 INA2133 增益 = 1/2 的精密放大器图 7-8 增益 = 1/2 的精密放大器

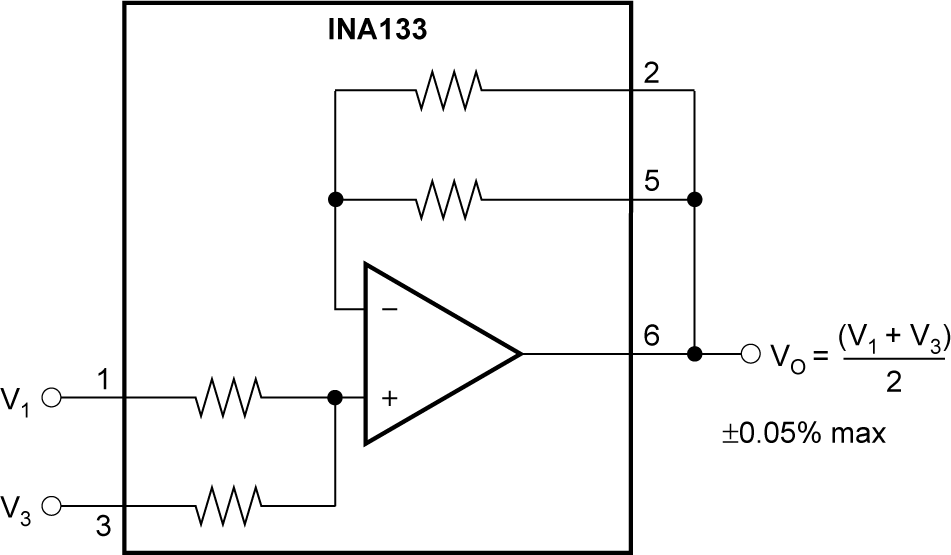

INA133 INA2133 精密平均值放大器图 7-9 精密平均值放大器
INA133 INA2133 精密加法放大器图 7-10 精密加法放大器

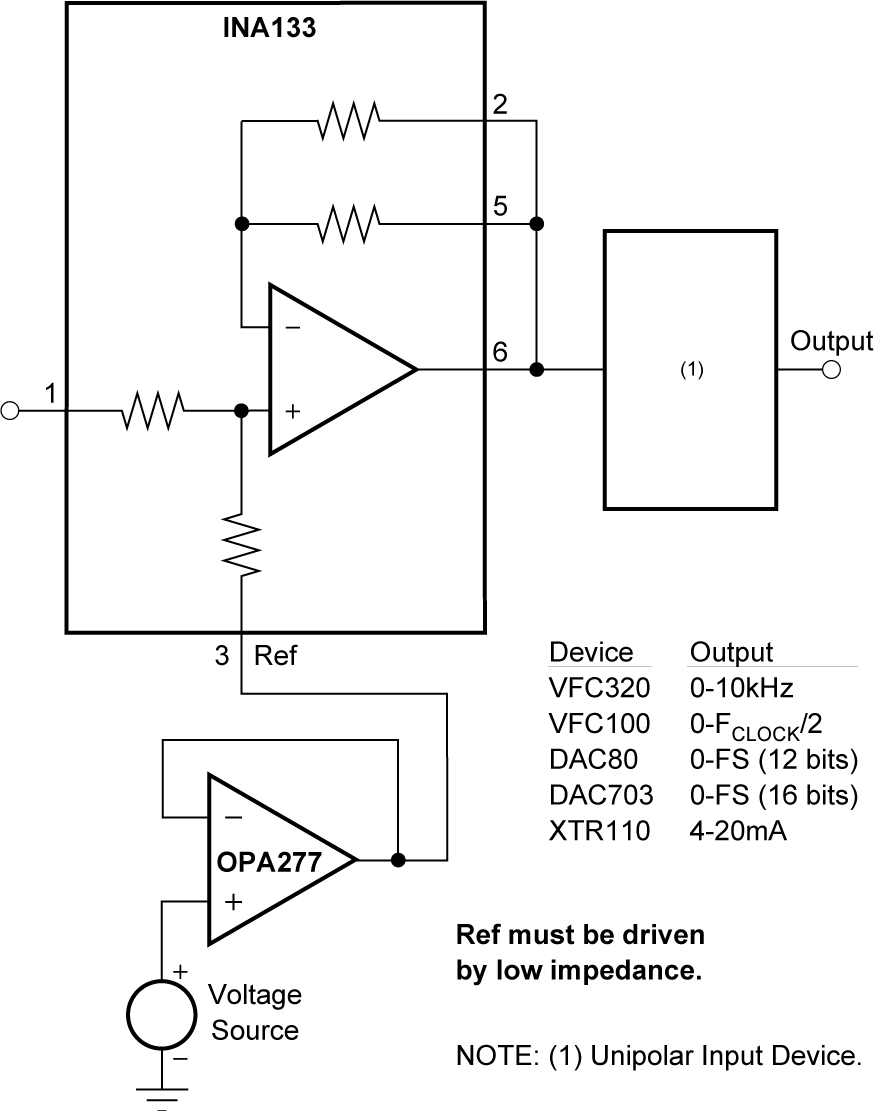

INA133 INA2133 精密双极偏移图 7-11 精密双极偏移
INA133 INA2133 带增益的精密加法放大器图 7-12 带增益的精密加法放大器
INA133 INA2133 仪表放大器防护装置驱动发电机图 7-13 仪表放大器防护装置驱动发电机
INA133 INA2133 精密加法仪表放大器图 7-14 精密加法仪表放大器

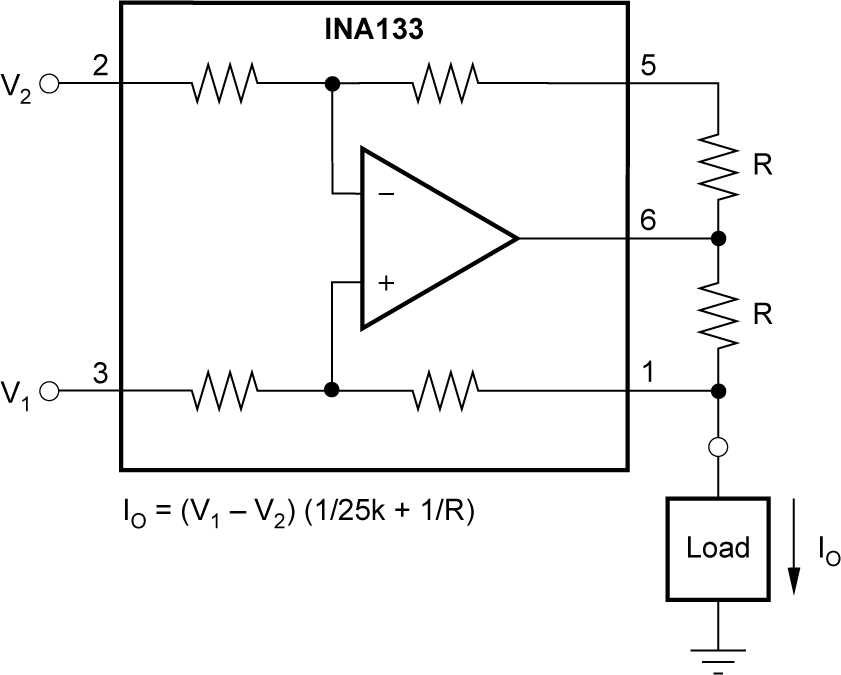

INA133 INA2133 带差分输入的精密电压至电流转换器图 7-15 带差分输入的精密电压至电流转换器

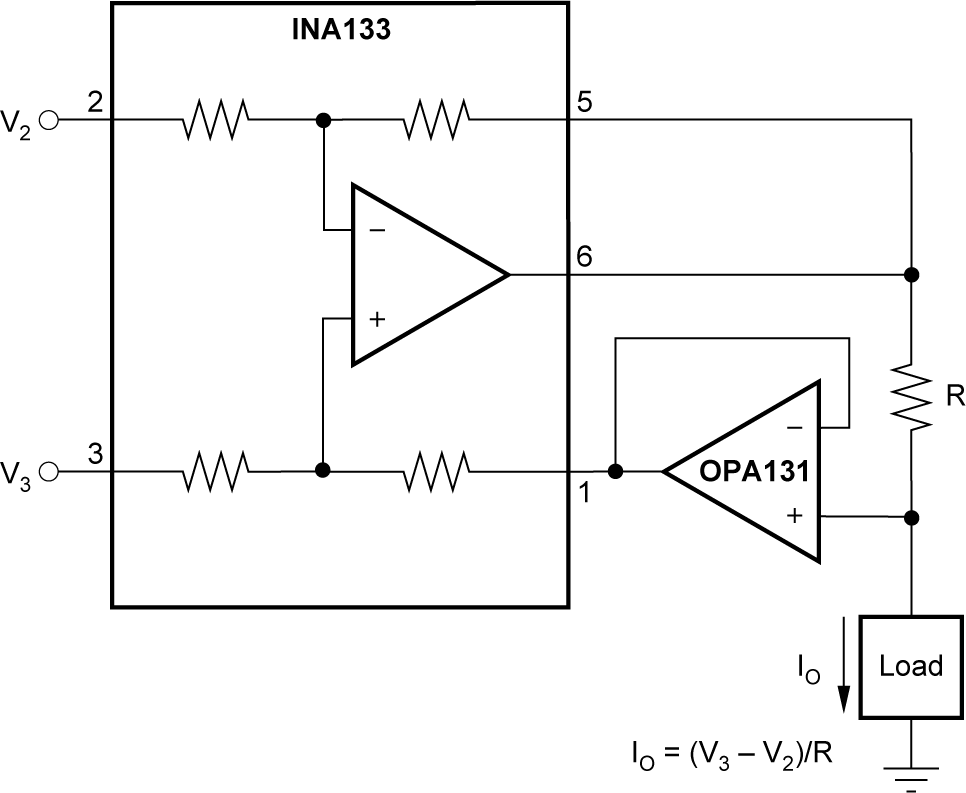

INA133 INA2133 实现低 IOUT 的差分输入电压至电流转换器图 7-16 实现低 IOUT 的差分输入电压至电流转换器

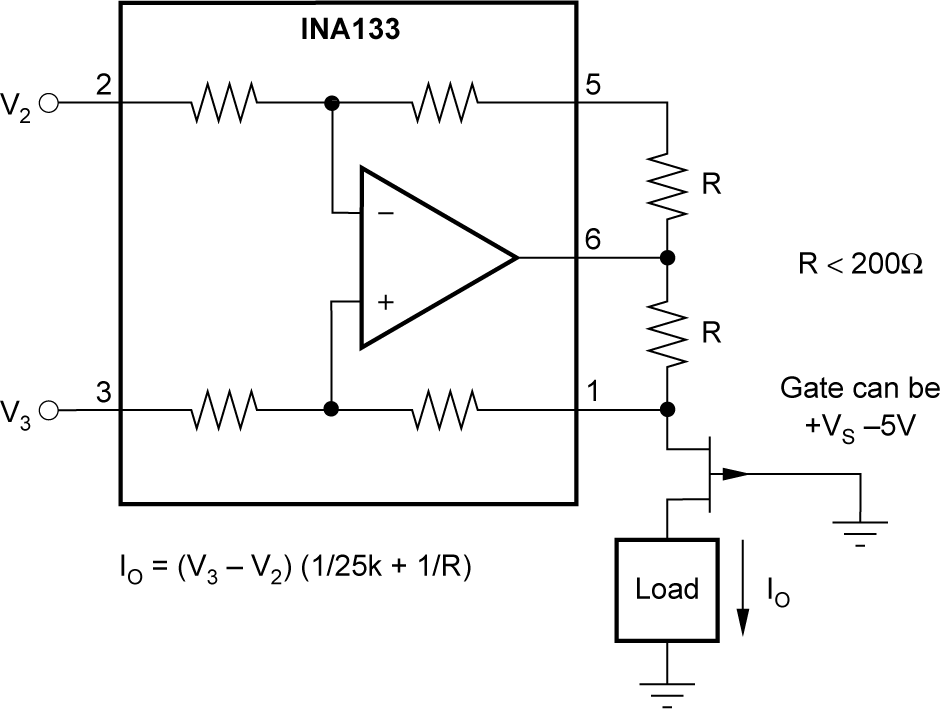

INA133 INA2133 隔离电流源图 7-17 隔离电流源
INA133 INA2133 差分输出差分放大器图 7-18 差分输出差分放大器
INA133 INA2133 采用缓冲放大器隔离电流源以提高精度图 7-19 采用缓冲放大器隔离电流源以提高精度
INA133 INA2133 差分输入数据采集图 7-20 差分输入数据采集
INA133 INA2133 增益为 ±1 的数字控制型放大器图 7-21 增益为 ±1 的数字控制型放大器

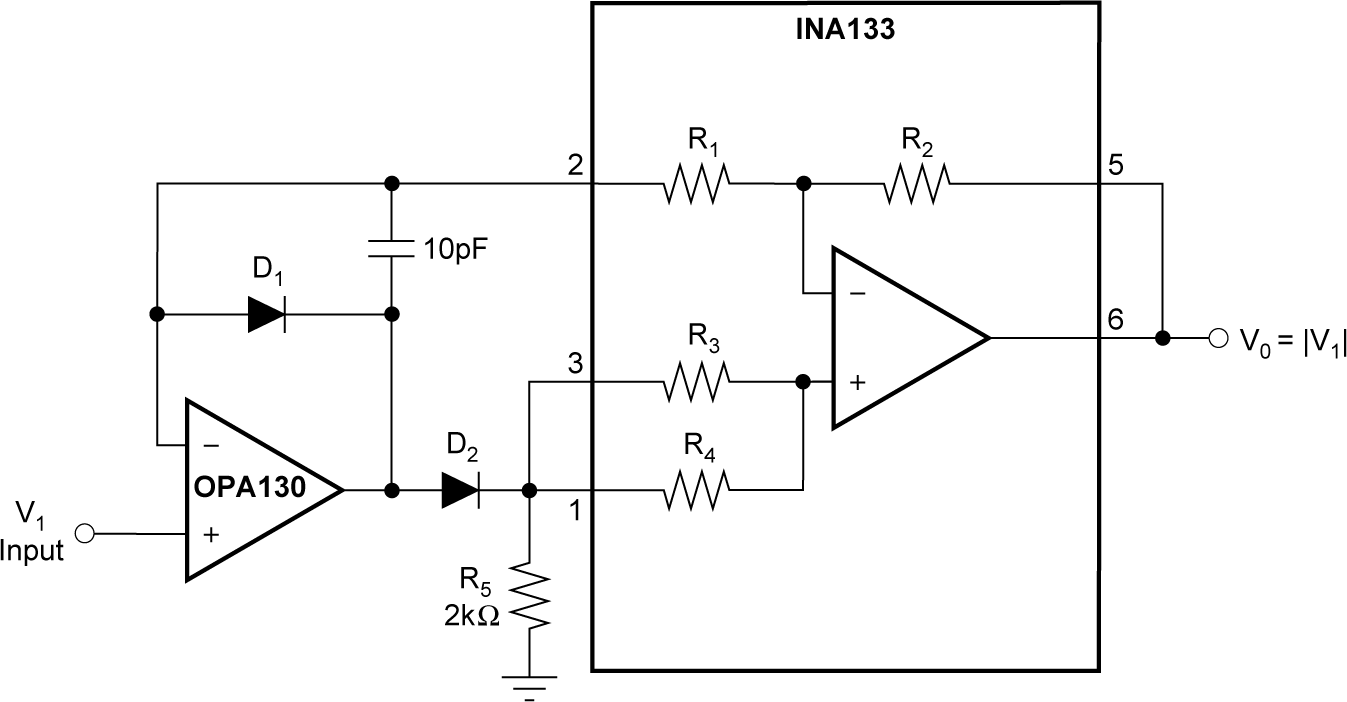

INA133 INA2133 精密绝对值缓冲器图 7-22 精密绝对值缓冲器
INA133 INA2133 ±10V 精密电压基准图 7-23 ±10V 精密电压基准

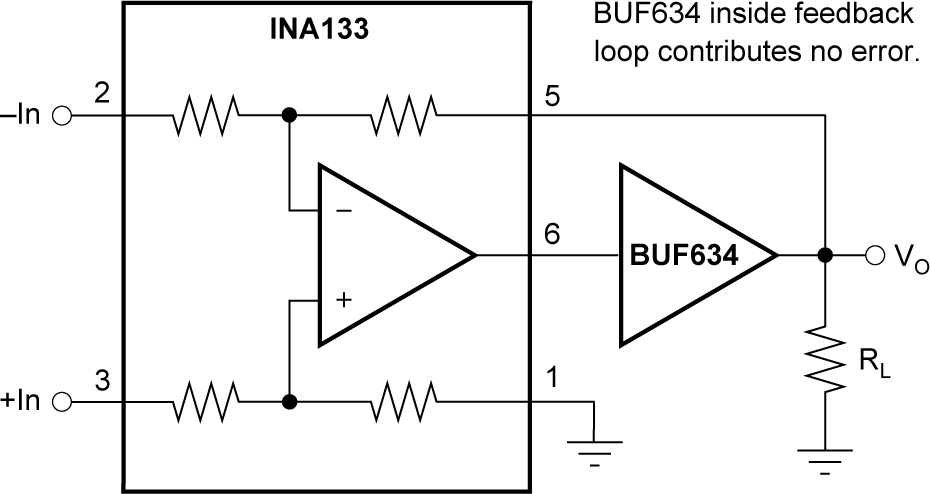

INA133 INA2133 高输出电流精密差分放大器图 7-24 高输出电流精密差分放大器

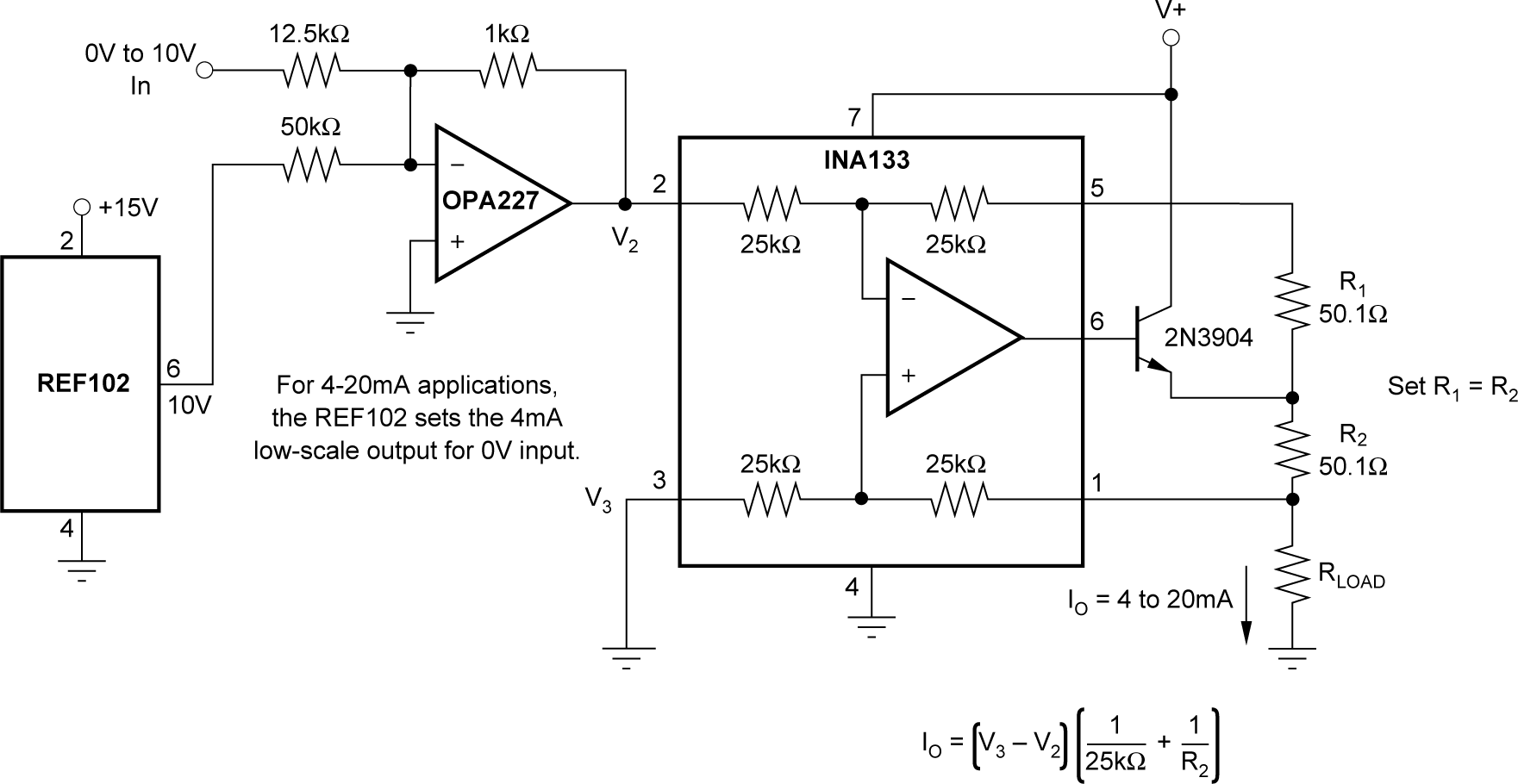

INA133 INA2133 精密电压至电流转换图 7-25 精密电压至电流转换
