7.1.3 失调电压调整

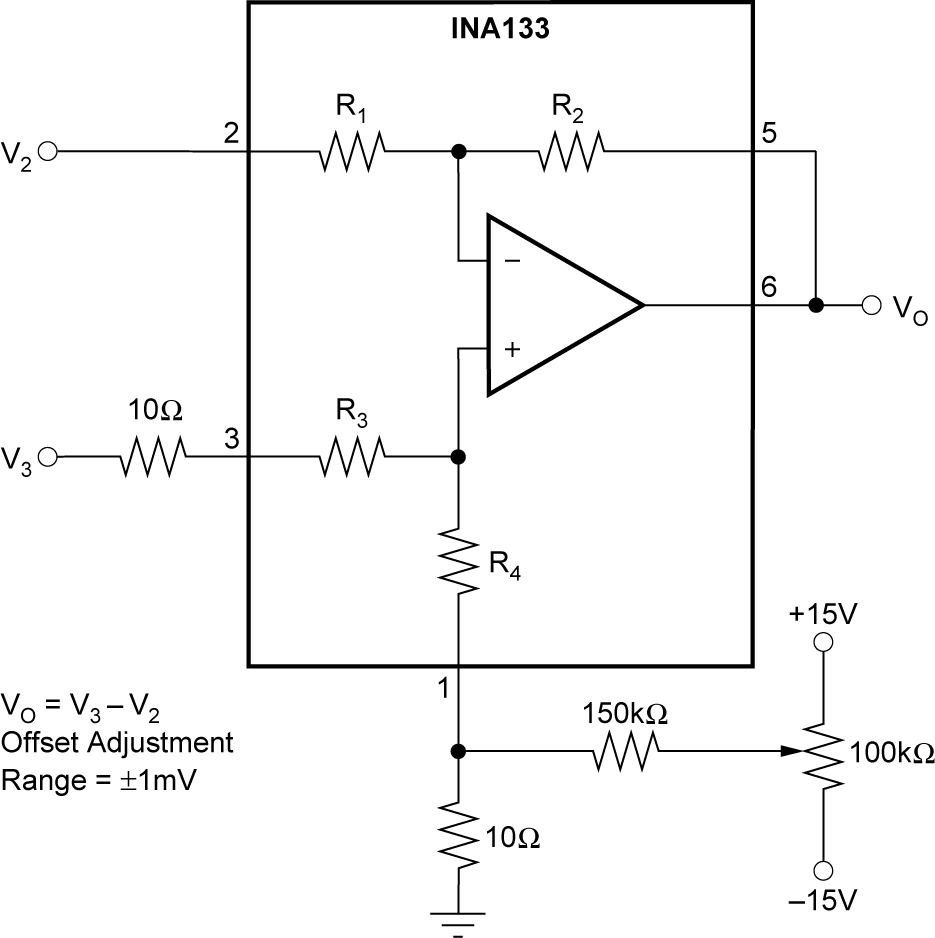

INA133 和 INA2133 会针对低偏移电压和温漂进行激光修整。大多数应用不要求进行外部失调电压调整。图 7-1 显示了用于调整输出失调电压的可选电路。输出称为输出基准端子（引脚 1），该端子通常接地。将施加到基准端子的电压与输出信号相加。此项操作能将偏移电压清零，如 图 7-1 所示。为保持良好的共模抑制，请确保施加到基准端子的信号源阻抗小于 10Ω。

INA133 INA2133 偏移量调整图 7-1 偏移量调整
