3 说明

DS92LV040A 属于总线 LVDS 收发器系列产品，专用于高速、低功耗背板或电缆接口。器件由 3.3 V 单电源供电运行，并包括四个差动线路驱动器和四个接收器。要将总线负载降至最低，驱动器输出端和接收器输入端需进行内部连接。此外，该器件还具备 一只 直通式外引脚，以支持短接线柱在其引脚和连接器之间轻松实现 PCB 路由。

驱动器可将 3 V LVTTL 电平（单端）转换为差动总线 LVDS (BLVDS) 输出电平。该功能可以在支持高速运行的同时将功耗降至最低并降低 EMI。此外，该差动信令可提供大于 ±1 V 的共模噪声抑制。

接收器阈值小于 +0/70 mV。接收器可将差动总线 LVDS 转换为标准 (LVTTL/LVCMOS) 电平。（请参阅应用信息 部分了解详细信息。）

Device Information(1)

PART NUMBERPACKAGEBODY SIZE (NOM)
DS92LV040A WQFN (44) 7.00mm x 7.00mm
  1. 要了解所有可用封装，请参阅数据表末尾的可订购产品附录。

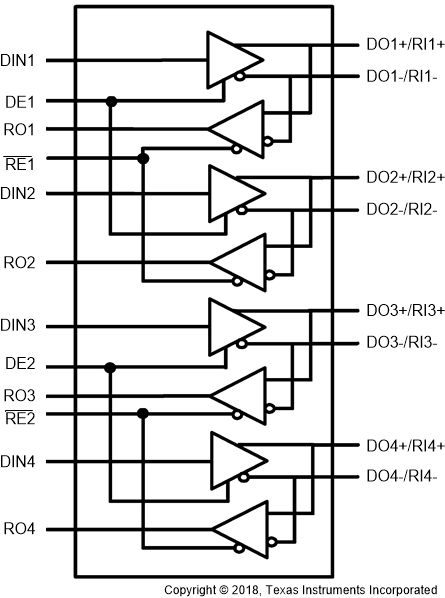

简化功能图

DS92LV040A Simplified_Functional_Diagram_SNOS521.gif
