7.3.6.5 智能调优纹波控制

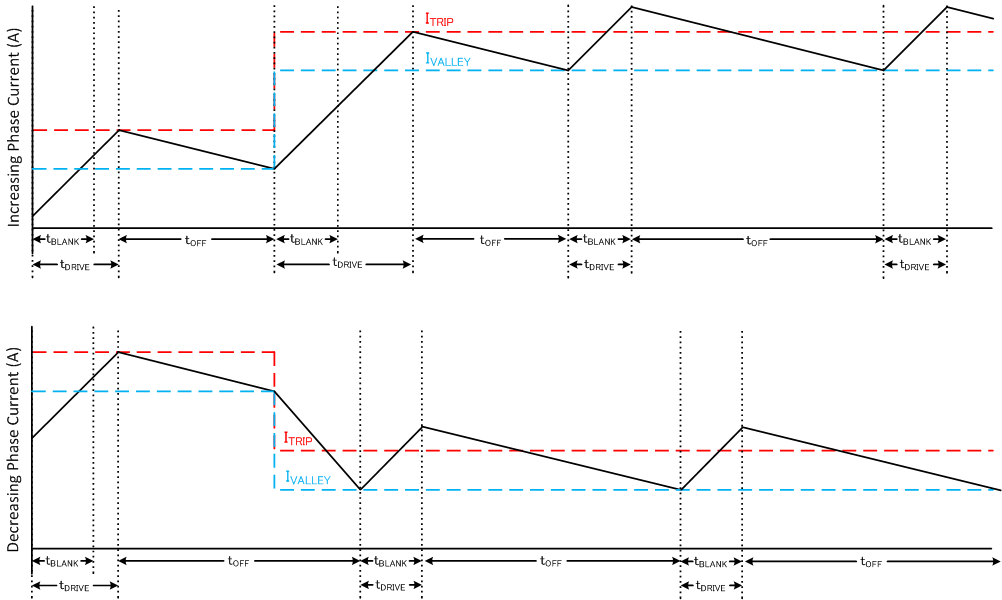

GUID-8CA93C2B-C716-4A45-A186-BFBD7628615C-low.gif图 7-12 智能调优纹波控制衰减模式

智能调优纹波控制通过在 ITRIP 电平旁设置一个 IVALLEY 电平来进行操作。当电流电平达到 ITRIP 时，驱动器将进入慢速衰减，直到达到 IVALLEY，而不是直到 tOFF 时间结束。慢速衰减的工作原理类似于模式 1，其中两个低侧 MOSFET 都导通，允许电流再循环。在此模式下，tOFF 根据电流电平和运行条件而变化。

通过 TOFF 引脚对该衰减模式下的纹波电流进行编程。纹波电流取决于特定微步进级别的 ITRIP。

表 7-7 电流纹波设置
TOFF特定微步进级别下的电流纹波
019mA + ITRIP 的 1%
119mA + ITRIP 的 2%
高阻态19mA + ITRIP 的 4%
330kΩ 至 GND19mA + ITRIP 的 6%

该纹波控制方法可以更严格地调节电流电平，从而提高电机效率和系统性能。智能调优纹波控制适用于能够承受可变关断时间调节方案的系统，以在电流调节中实现小电流纹波。选择低纹波电流设置可确保 PWM 频率不处于可闻范围之内。不过，较高的纹波电流值会降低 PWM 频率，从而降低开关损耗。
